模块 1：产品概述

SN2506 机械冲击试验机严格遵循 GB10963.1‑2020 第 9.13.1 条款、IEC60898‑1:2015 标准，专门用于交流空气式断路器外露零部件机械抗冲击性能试验；设备采用伺服电机凸轮驱动，40mm 标准跌落高度，配置弹性系数 25N/mm 螺旋弹簧止动板，可 90° 四方向切换试样姿态，触摸屏预置冲击循环次数；整机重 110kg，AC380V 供电，广泛用于断路器生产厂、CNAS 第三方质检实验室、计量检测机构。

模块 2：执行标准对照表

模块 3：测试原理与适用范围

1. 测试原理

   将交流断路器试样固定于旋转转台安装板；电机凸轮机构抬升安装板至 40mm 跌落高度，瞬间自由跌落撞击 25N/mm 螺旋弹簧金属止动板，同一方向循环冲击 50 次；转台依次旋转 90° 切换另外 3 个方位，每个方向重复 50 次冲击；试验完成检查断路器外壳、操作手柄等外露部件是否开裂、变形、损坏，判定产品抗机械冲击能力。

2. 适用试样

   家用及类似场所交流空气式断路器（MCB）。

3. 应用行业

   小型断路器制造企业、低压电器整机厂、CCC 型式认证实验室、电力计量检测院。

4. 产品矩阵搭配说明

   SN2506 完成断路器机械冲击项目，搭配 SN2501 断路器脱扣特性综合试验机，组成家用断路器全套型式试验检测方案.

模块 4：核心技术参数

模块 5：设备核心差异化优势

1. 完全匹配国标试验工况：40mm 跌落高度、25N/mm 标准弹簧、四向 90° 旋转转台，完整复现 GB10963.1‑2020 试验流程，报告可用于 CCC、IEC 型式认证；

2. 凸轮偏心定高跌落：凸轮机构限定跌落高度，每次跌落高度无偏差，消除人工操作带来试验离散误差；

3. 全套标准配件配齐：硬木基座平台、全套配重砝码全部标配，到货即可开展试验，无需额外采购配件；

4. 伺服 + PLC 触摸屏控制：冲击次数、间隔时间全部触摸屏预置存储，一键调用国标 50 次循环程序；

5. 成套断路器检测配套：搭配 SN2501 脱扣温升试验机一站式采购，享受批量阶梯优惠。

模块 6：整机结构说明

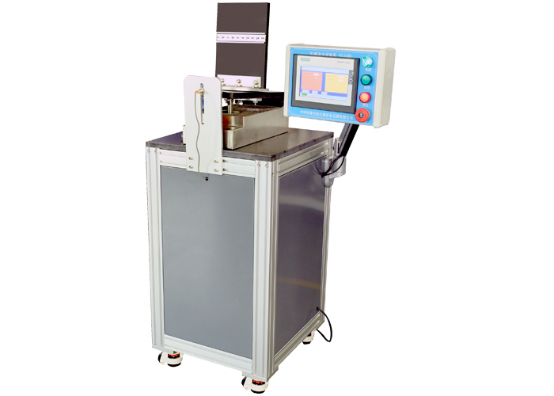

整机铝型材钣金台式机架，底部带万向脚轮与水平调平脚垫；台面集成伺服凸轮驱动机构、90° 可旋转试样转台、25N/mm 螺旋弹簧止动组件；侧面外置独立触摸屏操作面板；整机结构紧凑，跌落冲击工况运行稳定无移位。

模块 7：配套服务与信任背书

1. 出厂附带 GB10963.1‑2020 标准操作说明书，全套砝码、硬木基座配件配齐，支持第三方 CNAS 计量校准；

2. 成套采购低压断路器全套型式检测设备享批量阶梯优惠；

3. 整机质保 1 年，伺服、PLC 核心部件延长质保，终身成本维修；

4. 标准常规款 7‑10 天交付，非标定制砝码、工装 7‑15 个工作日。

模块 8：FAQ 常见问题

1. Q：SN2506 主要用来测试什么产品？

   A：用于家用交流空气式断路器 MCB，考核手柄、外壳外露部件抗机械冲击性能。

2. Q：四个方向每个方向冲击多少次？

   A：每个方向标准 50 次循环冲击，转台依次旋转 90° 完成全部四个方位测试。

3. Q：跌落高度是否可以随意修改？

   A：国标固定 40mm 高度，凸轮机构定高；如需非标高度需要定制凸轮组件。

4. Q：设备供电必须 380V 吗？

   A：标准配置 AC380V 1kVA，可按需定制 220V 版本。
