模块 1：产品概述

SN1112E 弯曲试验装置严格遵循 GB/T13033.1、JG/T313‑2014、GB/T34926‑2017、IEC60702‑1/2 矿物绝缘电缆标准，专门针对铜护套矿物绝缘（MI/BTTRZ）耐火电缆开展 180° 正反向交替弯曲性能试验；设备电机驱动双工位结构，PLC + 触摸屏人机交互，配套全套规格弯曲轮，*大适配 630mm² 导体截面电缆，整机重 250kg，AC380V 供电，广泛用于矿物电缆生产厂、CNAS 第三方质检实验室、计量检测机构。

模块 2：执行标准对照表

模块 3：测试原理与适用范围

1. 测试原理

   电机驱动大直径转盘，转盘弯曲柄带动滚轮对电缆试样完成 180° 正向弯曲，到位自动停止；松开试样，电缆沿自身轴线旋转 180°，设备再完成反向 180° 弯曲。外径≤Φ14mm 电缆正反各弯曲 2 次；外径＞Φ14mm 电缆正反各弯曲 1 次；试验后检查金属护套开裂、绝缘损伤，判定矿物电缆弯曲可靠性。

2. 适用试样

   额定 750V 及以下矿物绝缘电缆、0.6/1kV 金属护套无机矿物电缆、云母带波纹铜护套 BTTRZ 耐火电缆，*大适配导体截面积630mm²。

3. 应用行业

   矿物绝缘耐火电缆制造企业、消防线缆厂、CCC 型式认证实验室、计量院检测部门。

4. 产品矩阵搭配说明

   SN1112E 完成矿物电缆弯曲项目，可搭配电缆压扁、冲击试验机，配齐矿物绝缘电缆全套型式检测设备。

模块 4：核心技术参数

模块 5：设备核心差异化优势

1. 完全匹配矿物电缆国标流程：严格复现 GB/T13033 正‑反交替弯曲试验工艺，出具报告可直接用于耐火电缆 CCC、型式检验；

2. 大小双工位一体化：小轮工位适配细径电缆，大轮工位适配大截面矿物电缆，一台覆盖多种规格试样，无需更换整机；

3. 全套标配多规格弯曲轮：40‑500mm 全套弯曲轮配齐，不同外径电缆直接更换工装，减少客户额外采购成本；

4. PLC 触摸屏智能控制：弯曲角度到位自动停机，次数预置，操作简单，降低人为操作带来试验误差；

5. 成套耐火电缆检测配套：可搭配矿物电缆其他力学设备一站式采购，享受批量阶梯优惠。

模块 6：整机结构说明

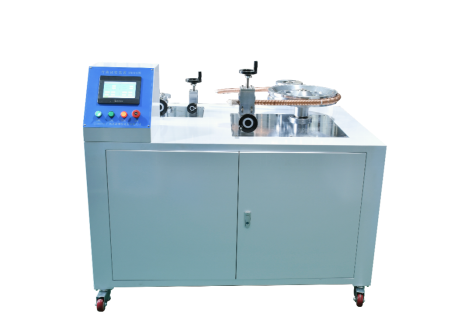

整机落地钣金机柜，底部万向脚轮加可调支撑脚垫；台面集成大尺寸旋转转盘、双工位弯曲滚轮组件、可调机械夹紧工装；柜体左侧集成 PLC 触摸屏操作面板，内部安装驱动电机与减速传动机构，设备运行稳定，大截面电缆测试无抖动偏移。

模块 7：配套服务与信任背书

1. 出厂附带 GB/T13033 标准操作说明书，全套弯曲轮工装配齐，支持第三方 CNAS 计量校准；

2. 成套采购矿物绝缘电缆全套检测设备享批量折扣；

3. 整机质保 1 年，传动核心部件延长质保，终身成本维修；

4. 标准常规款现货 7‑10 天交付，非标定制弯曲轮、工位规格 10‑18 个工作日。

模块 8：FAQ 常见问题

1. Q：SN1112E 可以测试多大截面矿物绝缘电缆？

   A：标准机型*大支持 630mm² 导体截面积的矿物绝缘电缆。

2. Q：外径 14mm 上下电缆弯曲次数有什么区别？

   A：外径 Φ14mm 及以下正反各弯曲 2 次；大于 Φ14mm 正反各弯曲 1 次，设备按标准流程执行。

3. Q：设备供电必须 380V 吗？

   A：标准配置 AC380V、2.0kW；可按需定制 220V 电机版本。

4. Q：弯曲轮是标配还是需要单独采购？

   A：标准出厂配齐 40‑500mm 全套弯曲轮，无需额外加购。
