模块 1：产品概述

SN2142 导线连接拉力试验装置严格遵循 GB/T2099.1‑2021 第 13.4 条款图 46、IEC60884‑1:2006 clause13.4 标准，用于考核家用无螺纹端子插座导线连接可靠性；设备分手动 SN2142 与电动 SN2142A 两个版本，双滑块导轨结构，标配 Φ50 试具 1 钢球，完成 120N 推力、30N 拉力组合试验，试验时长 1min 自动复位；整机 100kg，AC220V 供电，广泛用于插座生产厂、CNAS 第三方安规实验室、电器附件型式检验机构。

模块 2：执行标准对照表

模块 3：测试原理与适用范围

1. 测试原理

   将无螺纹端子插座试样固定在多功能可调平钳夹具；SN2142 手动版摇动手轮滑台，通过 Φ50 试具 1 钢球对插座连接断开装置施加120N 推力；力值达标后设备自动驱动凸轮机构释放砝码，对接入插座的导线施加30N 持续拉力；保持 1min 试验时长，砝码托盘自动复位，避免超时加大严酷等级；双滑台错位结构保证试具钢球不会触碰导线；观察导线是否从无螺纹端子脱出，以此判定插座端子结构是否安全可靠。SN2142A 电动版本全部施力流程电机自动完成，无需手摇。

2. 适用试样

   带无螺纹接线端子的家用墙壁插座。

3. 应用行业

   插头插座电器附件制造企业、墙壁开关插座整机厂、CCC 型式认证实验室、安规研发检测部门。

4. 产品矩阵搭配说明

   SN2142 完成无螺纹端子导线连接拉力项目，搭配 SN2119C 温升试验机、断路器全套检测设备，组成家用电器附件 CCC 型式试验整套方案。

5.


模块 4：核心技术参数

模块 5：设备核心差异化优势

1. 完全对标国标图 46 试验结构：120N 推力 + 30N 拉力、Φ50 试具 1，完整复现 GB/T2099.1‑2021 试验流程，出具报告支持 CCC、CE 型式认证；

2. 双滑台错位机构：施力钢球不会触碰被测导线，消除附加外力带来试验误差；

3. 砝码自动复位保护：达到 1min 标准时间砝码托盘自动抬起复位，不会因人工忘记停机增大试验严酷等级；

4. 双版本可选：SN2142 手动手摇版本性价比高；SN2142A 全电动版本全程自动化，适合大批量实验室检测；

5. 多维可调夹持工装：多功能平钳夹具上下左右可调，适配市面上绝大多数无螺纹端子插座；

6. 成套电器附件检测配套：搭配温升试验机一站式采购，享受批量阶梯优惠。

7.


模块 6：整机结构说明

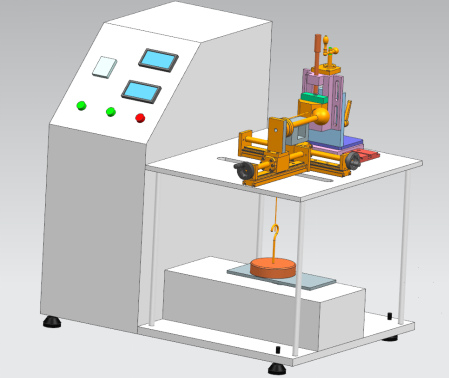

整机台式机架，分为操作控制区、双滑台施力机构、砝码拉力释放组件、试样夹持夹具；手动版配置手摇驱动滑台，电动 SN2142A 替换为伺服电动滑台；数显力值表、计时表集中在操作面板；砝码托盘由凸轮电机控制释放与自动复位；多功能平钳夹具可多维调节，适配不同规格插座试样。

模块 7：配套服务与信任背书

1. 出厂附带 GB/T2099.1‑2021 标准操作说明书，标配 Φ50 试具 1 钢球、多功能平钳夹具，支持第三方 CNAS 计量校准；

2. 成套采购插头插座、低压电器全套型式检测设备享批量阶梯优惠；

3. 整机质保 1 年，传感器、电机核心部件延长质保，终身成本维修；

4. 标准常规款 7‑10 天交付，SN2142A 电动版、非标夹具定制 10‑15 个工作日。

模块 8：FAQ 常见问题

1. Q：SN2142 和 SN2142A 有什么区别？

   A：SN2142 是手动手摇滑台施加推力；SN2142A 电动版本，推力、拉力整套流程电机自动执行，适合高频次实验室测试。

2. Q：设备是同时施加 120N 推力与 30N 拉力吗？

   A：达到 120N 推力后，设备自动释放砝码对导线施加 30N 拉力，两个力同时保持 1 分钟。

3. Q：会不会出现超时导致拉力一直作用？

   A：设置标准 60s 计时，时间到砝码托盘自动抬起复位，杜绝过试验严酷。

4. Q：只能测试无螺纹端子插座吗？

   A：本设备专为 GB/T2099.1‑2021 无螺纹端子插座设计，其它试样需要定制工装。

5. Q：供电需要 380V 吗？

   A：整机仅 AC220V，普通实验室插座直接供电。
