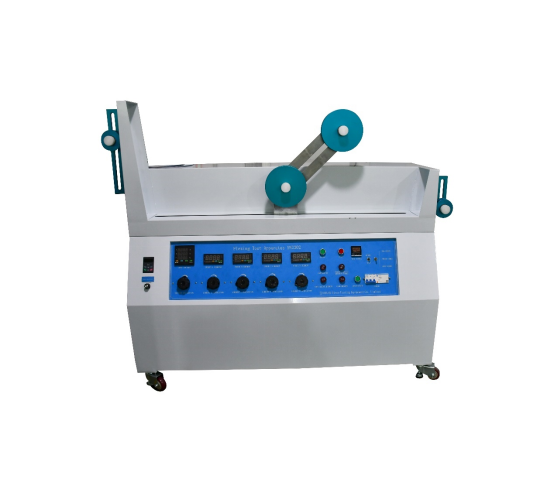

SN2302 曲挠试验机
发布时间: 2026-08-15 09:15
SN2302 曲挠试验机严格遵循 GB/T5013、GB/T5023、IEC60245、IEC60227 全套电缆检测标准，针对 2-18 芯、0.2-4mm² 成品软电缆开展往复曲挠机械强度试验；设备采用 1m 标准往复行程，配备电流断路、导体短路自动故障检测，滑轮规格、砝码重量均可按需选配，广泛用于电缆生产厂、第三方质检实验室、计量院。
模块 1：产品概述
SN2302 曲挠试验机严格遵循 GB/T5013、GB/T5023、IEC60245、IEC60227 全套电缆检测标准，针对 2-18 芯、0.2-4mm² 成品软电缆开展往复曲挠机械强度试验；设备采用 1m 标准往复行程，配备电流断路、导体短路自动故障检测，滑轮规格、砝码重量均可按需选配，广泛用于电缆生产厂、第三方质检实验室、计量院。
模块 2：执行标准
| 国内标准 | 国际 IEC 标准 |
|---|
| GB/T5013.1-2008、GB/T5013.2-2008 橡皮绝缘电缆 | IEC60245-1-2008、IEC60245-2-1998 |
| GB/T5023.1-2008、GB/T5023.2-2008PVC 绝缘电缆 | IEC60227-1:2007、IEC60227-2:2003 |
模块 3：测试原理与适用范围
测试原理
取 5m 长电缆试样，通过双滑轮完成 1000mm 行程往复弯曲运动，模拟电线长期弯折工况，同步加载电压电流，实时监测绝缘破损、导体短路、断线故障，判定电缆耐曲挠使用寿命。
适用试样
成品软电缆，适配 2-18 芯，导体截面 0.2-4mm²；不适用于 18 芯以上多层同心结构电缆。
应用行业
电线电缆制造厂、第三方质检机构、计量检测院、家用电器线束厂。
模块 4：核心技术参数
| 参数项目 | SN2302 曲挠试验机指标 |
|---|
| 试验行程 | 1000±20mm |
| 试验速度 | 0.33m/s |
| 计数范围 | 0-999999 次（可预置） |
| 负载电压 / 电流 | 0-400V / 0-25A |
| 适配线芯 | 2~18 芯 |
| 适用线径 | 0.2~4mm² |
| 可选滑轮直径 | 60/80/120/160/200mm（标配 3 种） |
| 配套砝码 | 0.5~8kg 组合砝码 |
| 故障检测 | 导体断路、导体间短路、线缆滑轮短路报警 |
| 整机尺寸 | 1400×800×1450mm（W×D×H） |
| 整机重量 | 280kg |
| 供电环境 | AC380V±10%，50/60Hz；0-40℃，湿度 30%-90% |
模块 5：设备优势
全标准覆盖：同时满足橡皮、PVC 两类电缆国标 + 国际 IEC 标准，一台设备适配多品类线缆检测；
智能故障监测：试验过程实时监控短路、断线，无需人工值守，自动停机记录故障次数；
配件灵活定制：滑轮、砝码可按需选配，兼容不同线径、不同标准测试要求；
数显精准控制：独立数显计数器，试验次数自由设定，运行稳定；
工业稳固机身：带移动脚轮，承重 280kg，长期连续测试不变形。
模块 6：设备结构说明
整机由试样输送滑轮组、往复驱动机构、电气负载控制系统、故障检测模块、移动机架组成；左右限位导轮固定试样，中部双滑轮完成往复弯折，控制面板集成电压、电流、计数、启停、报警一体化操作。
模块 7：配套服务
出厂校准：设备出厂附带校准说明，可配合第三方计量；
定制服务：滑轮、砝码、电压负载可按需调整；
售后保障：整机质保 1 年，终身维修，提供上门调试指导；
交付周期：常规现货 3-7 天，定制款 10-15 工作日。
模块 8：FAQ 常见问题
Q：SN2302 可以测多粗的电线？
A：适配 0.2-4mm²，2-18 芯软电缆，更大线径可咨询定制机型。
Q：设备是否符合 3C 检测实验室标准？
A：完全匹配 GB/T5013、GB/T5023 国标，计量院、电缆厂质检通用。
Q：曲挠试验出现断线会自动停机吗？
A：支持断路、短路双重检测，故障立即停机并记录当前试验次数。
Q：滑轮规格可以更换吗？
A：标配 3 种滑轮，60/80/120/160/200mm 可额外选配。
