模块 1：产品概述

SN2303 静态曲挠试验机完全匹配 GB/T5013、GB/T5023、IEC60245、IEC60227 电缆静态曲挠全套检测标准，专门针对 3m 成品软电缆开展静态 U 型弯曲试验，模拟电缆长期固定弯折工况，判定线缆绝缘、导体机械耐久性能；夹持头支持 180° 旋转，标准试验仅需 2 次循环，整机轻量化框架（110kg），安装占地小，广泛用于电线电缆生产企业、第三方质检实验室、计量检测机构。本设备不适用于 18 芯以上多层同心结构电缆。

模块 2：执行标准对照表

模块 3：测试原理与适用范围测试原理

1. 取 3±0.05m 标准电缆试样，两端固定于 A、B 夹持头，初始夹持距离 200mm；移动一端使线缆形成标准 U 型弯曲，夹持头可 180° 旋转，整套试验循环 2 次，完成静态弯曲应力测试，检验电缆长期静态弯折后的绝缘开裂、导体断裂问题。

2. 适用试样

   成品软电缆，仅限≤18 芯电缆；18 芯以上两层同心层电缆不适用。

3. 应用场景

   电线电缆厂出厂质检、3C 第三方检测实验室、电线线束研发实验室、计量院校准检测。

4. 和 SN2302 动态曲挠机区分

   SN2302：动态往复 1 米行程弯曲疲劳测试；SN2303：静态 U 型定型弯曲测试，两套设备搭配可完整覆盖国标全套曲挠检测要求。

模块 4：核心技术参数

模块 5：设备核心优势

1. 双标准兼容：同时覆盖橡皮绝缘、PVC 绝缘电缆国标 + 国际 IEC 标准，一台设备满足两类线缆静态曲挠检测；

2. 标准 180° 旋转夹持：完全贴合标准测试动作，夹持结构稳固，试样无滑脱，试验数据精准；

3. 轻量化立式框架：整机仅 110kg，立式占地小，实验室、车间均可摆放，移动便捷；

4. 简易电控操作：控制面板集成启停、计数功能，一键完成标准 2 次循环试验，无需复杂调试；

5. 配套动态曲挠 SN2302：动静组合成套检测方案，一站式满足电缆全套曲挠试验需求。

模块 6：整机结构说明

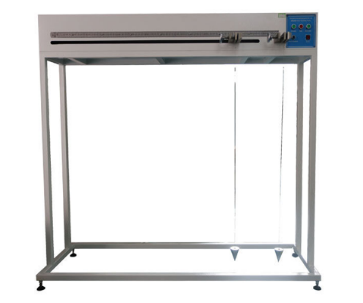

整机为立式金属框架结构，上部横向移动滑台 + 双旋转夹持头，底部落地支撑脚；电控面板集成于设备右侧，独立控制试样夹持移动、旋转动作，整体结构简洁稳定，符合实验室检测设备规范。

模块 7：配套服务与信任背书

1. 出厂附带标准测试说明书，支持第三方计量校准；

2. 可配套 SN2302 动态曲挠试验机成套采购，成套优惠；

3. 整机质保 1 年，终身维修，提供远程操作指导；

4. 常规现货 3-7 天交付，定制夹持工装 7-12 工作日。

模块 8：FAQ 常见问题

1. Q：SN2303 静态曲挠试验机和 SN2302 动态款有什么区别？

   A：SN2303 做静态 U 型定型弯曲试验，SN2302 做 1 米往复动态疲劳弯曲，国标要求两类试验需分别测试，建议两台搭配采购。

2. Q：设备只能测 3 米电缆吗？

   A：设备适配国标标准 3m 试样，如需其他长度可定制夹持行程。

3. Q：设备供电是 380V 还是 220V？

   A：SN2303 静态款采用民用 AC220V 供电，车间、实验室插座可直接使用。

4. Q：可以检测 18 芯以上多层同心电缆吗？

   A：标准试验规范不支持，18 芯以下成品软电缆适用。
