模块 1 产品简介

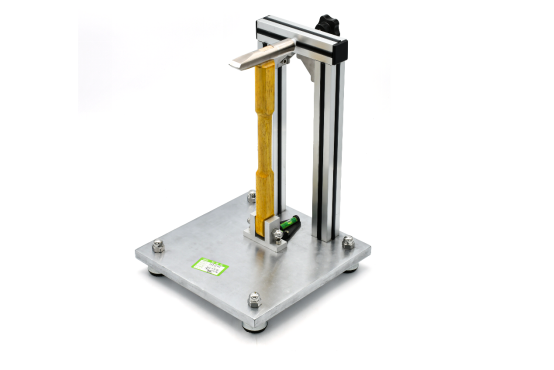

SN2209 锤击试验装置严格依据 GB/T2694-2018《输电线路铁塔制造技术条件》附录 B、YDT757-95《微波铁塔技术条件》附录 C 研发制造，是电力输电铁塔、通信微波铁塔热浸镀锌层附着力专用检测设备。设备采用 210g 淬硬 45 钢标准锤头，固定 300mm 跌落高度，橡木标准锤柄，加厚带水平泡钢制底座；依靠锤头自由跌落冲击试样，直观判定锌层是否起皮、脱落，满足铁塔出厂质检、第三方钢结构检测、电力监理现场抽检需求；可配套 SN2208 弹簧冲击器校准装置、SN2202 钢球冲击试验机搭建完整钢结构力学冲击检测实验室。

模块 2 适配标准表格

模块 3 产品核心优势

1. 标准全套复刻：锤头 210g±1g、跌落高度 300mm±1mm 全部对标国标，无需单独配锤，可直接用于出厂检验报告；

2. 耐磨淬硬锤头：45 号钢整体淬硬至肖氏 40 以上，长期反复锤击不变形、重量不衰减；

3. 标准橡木锤柄：70g 原木锤柄，完全还原标准冲击工况，避免测试误差；

4. 水平稳固底座：250×250×15mm 加厚钢板底座，自带水平气泡 + 调节脚垫，测试不晃动；

5. 一机多场景：实验室固定检测、工地现场抽检均可携带使用，操作零门槛；

6. 成套配套兼容：与 SN2208 冲击校准台、SN2202 落球冲击机配套，完善钢结构检测线。

模块 4 完整性能参数表

模块 5 适用试样 & 目标采购客户

1. 检测试样：输电铁塔角钢、通信基站微波塔、热浸镀锌钢结构、电力金具；

2. 目标客户

• 电力铁塔生产厂、通信塔材制造企业质检部；

• 钢结构防腐第三方检测机构、电力工程监理单位；

• 电网物资入库检验、钢结构实验室、高校材料防腐实验室。

模块 6 FAQ 问答

1. Q：SN2209 是否满足 GB/T2698 铁塔出厂检验要求？

   A：完全符合 GB/T2694-2018 附录 B 全部尺寸重量要求，测试数据可直接写入出厂质检报告，通过电网入库审核。

2. Q：锤头重量和跌落高度误差大吗？

   A：出厂严格校准，锤头 210g±1g，固定导轨保证 300mm 跌落高度无偏差，每次冲击力度统一。

3. Q：可以带到工地现场抽检吗？

   A：整机轻量化铝合金立柱 + 钢板底座，拆装简单，工地、车间、实验室通用。

4. Q：能和 SN2208 弹簧冲击校准装置配套采购吗？

   A：可以成套采购，覆盖镀锌层锤击、外壳冲击、冲击器校准全流程检测。
