一、产品整体介绍

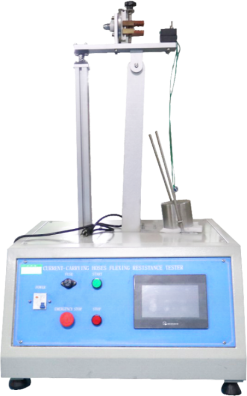

SN1704 载流管耐弯曲试验机是完全对标国标、国际家电安规条款开发的吸尘器软管专用耐久检测设备，整机台式一体化结构，搭配 PLC 智能触控系统，电机驱动偏心轮实现标准 40° 抬臂往复弯曲动作。设备标配 2.5kg、5kg 两套标准砝码、3° 金属斜坡、300mm 标准摆臂，完整复现 GB/IEC 标准规定测试工况，模拟吸尘器软管日常反复拖拽弯曲场景，验证载流管长期弯折后内部导线、护套绝缘层完整性。测试数据可直接用于 3C、CE 出口认证报告，广泛用于吸尘器生产车间质检、第三方 CNAS 家电安全实验室、吸水清洁器具研发认证机构。

二、设备执行全套检测标准

2.1 国内 GB 国家标准

1. GB4706.1-2005《家用和类似用途电器的安全 第 1 部分：通用要求》

2. GB4706.7-2014《家用和类似用途电器的安全 真空吸尘器和吸水式清洁器具的特殊要求》第 21.103 条款

3. GB/T 20291.1-2014《家用真空吸尘器 第 1 部分 干式真空吸尘器 性能测试方法》第 6.9 条款及图 17

2.2 IEC 国际出口检测标准

1. IEC60335-1:2004《Household and similar electrical appliances-Safety-Part1:General requirements》

2. IEC60335-2-2:2009《Household and similar electrical appliances-Safety-Part2-2:Particular requirements for vacuum cleaners》clause 21.103

3. IEC60312-1:2010 《Vacuum cleaners for household use - Part 1: Dry vacuum cleaners》clause 6.9 and figure 17

4. OD5014 行业通用检测规范

三、可测试试样适用范围

1. 干式家用真空吸尘器载流导电软管；

2. 吸水式清洁设备连接载流管；

3. 洗衣机导电输水软管（非标适配测试）；

   测试目的：完成标准 5000 次循环弯曲试验后，复检软管电气强度、导线导通性能，判定护套、导线无断裂、开裂、漏电隐患，满足家电强制性安全认证。

四、设备完整标准测试工作原理

1. 将吸尘器动力清洁头侧软管末端固定于设备枢臂夹具，控制枢轴与软管刚性入口距离 300±50mm；

2. 软管自由端悬挂 5kg 标准砝码，砝码放置在 3° 金属斜坡上，保证软管*大偏斜角 3°±1°；

3. PLC 触屏预设弯曲速率、总试验次数，电机偏心轮带动枢臂从水平抬升至 40°±1°，完成单次弯曲循环；

4. 标准流程：先循环 2500 次，将软管旋转 90° 再重复 2500 次，合计 5000 次标准测试；

5. 计数到达预置值设备自动停机，取出样品开展电气强度、导通完整性复检，判断软管是否达标。

五、核心完整技术参数表

六、设备整机结构与使用环境说明

6.1 整机结构划分

1. 触控电控操作台：机身正面集成触摸屏、电源 / 启动 / 急停实体按键，参数一键设置，操作简单；

2. 标准弯曲执行机构：铝合金枢臂、软管专用夹持夹具、偏心轮升降抬臂组件；

3. 配套标准工装组件：3° 金属斜坡、2.5/5kg 砝码、砝码滑动支架，全套匹配 GB/IEC 图纸标准；

4. 台式防滑底座，底部防滑脚垫，整机体积小巧，无需空压机气源，小型工厂简易实验室均可摆放使用。

6.2 使用环境要求

设备放置常温干燥室内，无粉尘、腐蚀性水汽；仅需稳定 220V 单相市电供电，无需配套空压机，降低车间设备配套成本。

七、本机可开展全部检测项目

1. 吸尘器载流软管 5000 次标准 40° 往复弯曲耐久测试（GB4706.7 第 21.103）；

2. 干式吸尘器软管 GB/T20291.1 第 6.9 条款弯曲性能验证试验；

3. 出口吸尘器 IEC60335-2-2 国际标准软管安规弯曲测试；

4. 吸水清洁器具载流管长期弯折后电气强度、导通性能复检配套试验；

5. 梯度砝码负载对比测试，评估不同壁厚软管抗弯折耐用等级。

八、SN1704 设备核心竞争优势

1. 1:1 复刻国标标准试验装置：40° 弯曲角、300mm 摆臂、3° 斜坡、5kg 砝码全部匹配标准图 102，检测报告直接用于 3C、CE 认证；

2. 双砝码标配设计：2.5kg、5kg 砝码成套配置，兼顾国标出厂抽检与研发梯度测试；

3. PLC 触屏智能计数：0~999999 次超大计数区间，长周期耐久测试无需人工值守，达标自动停机；

4. 无气源纯电动驱动：电机偏心轮传动，不用空压机，减少车间设备投入与维护；

5. 一体式全套工装：夹具、斜坡、砝码随设备配套发货，无需额外采购配件；

6. 非标拓展定制：支持加长摆臂、多工位同步弯曲、不同重量砝码定制改造。

九、客户选型高频 FAQ 问答

1. Q：标准测试必须用 5kg 砝码吗？2.5kg 砝码什么时候使用？

   A：GB4706.7 强制安规测试采用 5kg 砝码；研发对比、轻型软管预测试可使用 2.5kg 砝码。

2. Q：弯曲角度 40° 可以调整更改吗？

   A：标准机型固定 40°±1°，满足国标强制条款；特殊非标软管可定制可调角度机型。

3. Q：设备运行需要空压机气源吗？

   A：不需要，电机偏心轮机械抬臂结构，仅接入 220V 市电即可完整开展弯曲试验。

4. Q：一次完整国标测试需要循环多少次？

   A：标准流程为软管正向 2500 次，旋转 90° 再 2500 次，合计 5000 次弯曲循环。

5. Q：除吸尘器软管外，还能测试其他管材吗？

   A：标准机型适配吸尘器、吸水清洁器具载流管；洗衣机水管、小型导电软管可定制加长夹具拓展测试。
