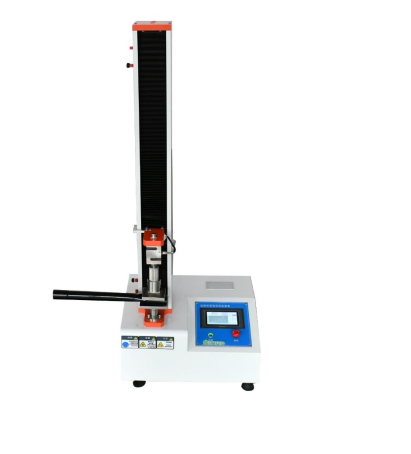

载流管耐挤压试验机 SN1702
发布时间: 2026-07-31 17:12
SN1702 载流管耐挤压试验机是依据家电安规国标、国际标准研发的专用吸尘器软管抗压检测设备，立式一体化机身搭配液晶智能控制系统，电机驱动精密压力传感器精准输出挤压力，配备国标规格圆角挤压压板，模拟吸尘器软管日常受重物挤压工况，验证载流管受压后绝缘、导通、机械结构完整性。设备支持 10-2000N 宽范围力值调节、自定义保压时长，测试数据稳定可直接用于产品认证报告，广泛用于吸尘器生产工厂质检车间、第三方 CNAS 家电安全检测实验室、清洁器具研发认证机构。
一、产品整体介绍 SN1702 载流管耐挤压试验机是依据家电安规国标、国际标准研发的专用吸尘器软管抗压检测设备，立式一体化机身搭配液晶智能控制系统，电机驱动精密压力传感器精准输出挤压力，配备国标规格圆角挤压压板，模拟吸尘器软管日常受重物挤压工况，验证载流管受压后绝缘、导通、机械结构完整性。设备支持 10-2000N 宽范围力值调节、自定义保压时长，测试数据稳定可直接用于产品认证报告，广泛用于吸尘器生产工厂质检车间、第三方 CNAS 家电安全检测实验室、清洁器具研发认证机构。
二、设备执行检测标准
2.1 国内 GB 国家标准 GB4706.1-2005《家用和类似用途电器的安全 第 1 部分：通用要求》
GB4706.7-2014《家用和类似用途电器的安全 真空吸尘器和吸水式清洁器具的特殊要求》第 21.101 条款
2.2 IEC 国际出口检测标准 IEC60335-1:2004《Household and similar electrical appliances-Safety-Part1:General requirements》
IEC60335-2-2:2009《Household and similar electrical appliances-Safety-Part2-2:Particular requirements for vacuum cleaners and water-suction cleaning appliances》clause 21.101
三、可测试试样适用范围 家用真空吸尘器载流软管、吸水式清洁设备导电连接软管；
测试目的：检验载流软管受标准压力挤压后，内部导线无断裂、绝缘层无破损、不发生漏电短路，满足家电强制性安全认证要求。
四、设备完整测试工作原理 将吸尘器载流软管水平放置于上下挤压压板之间，软管轴线与压板长边呈直角摆放；
液晶面板预设挤压目标力值、挤压速度、恒力保压时间；
电机驱动上压板匀速向下施压，压力传感器实时采集力值，达到预置力值后自动进入保压阶段；
保压计时结束后设备自动抬升压板退回初始位置，完成单次挤压试验；
试验后可取出软管开展电气强度、导通性复检，判断软管挤压后安全性能是否达标。
五、核心完整技术参数表 参数项目 详细技术指标 产品型号 SN1702 测试工位 单工位独立挤压测试 控制方式 液晶显示屏智能操作，力值、时间、速度数字化设置 驱动方式 精密伺服电机驱动，施压平稳无冲击 挤压力调节范围 10~2000N，标准测试默认 1500N 试验行程 0~600mm 触屏可调 挤压运行速度 10~250mm/min，标准工况 50mm/min 标准挤压压板 尺寸 100×50×20mm，长边倒圆角 R1，上下成对配置 恒力保压时长 0~99.9s 自由设定 整机外形尺寸 500×450×1150mm（宽 × 深 × 高） 整机净重 100kg 供电电源 AC220V±10%/50-60Hz 适用工作环境 环境温度 0~40℃，相对湿度 30%~90% RH，室内干燥无尘场地
六、设备机身结构与使用环境说明
6.1 整机结构划分 立式精密传动机架 ：铝合金直线滑杆，传动间隙小，压力输出精度高；
液晶电控操作台 ：机身右侧集成显示屏、启停 / 急停实体按键，参数设置直观；
国标挤压工装组件 ：上下配套圆角测试压板，完全匹配 GB4706.7 标准尺寸；
台式防滑底座 ，底部防滑脚垫，放置稳固，无需空压机气源，安装门槛低。
6.2 使用环境要求 设备放置常温干燥室内，无粉尘、腐蚀性水汽；仅需稳定 220V 单相市电供电，无需配套气源，小型吸尘器工厂、简易实验室均可直接部署使用。
七、本机可开展全部检测项目 吸尘器载流软管 1500N 标准压力耐挤压强度测试（GB4706.7 第 21.101）；
吸水式清洁器具导电软管受压绝缘完整性验证试验；
不同挤压力梯度对比测试，评估软管壁厚、护套材质抗压等级；
挤压保压耐久试验，模拟重物长时间碾压软管的安全性能检测；
出口吸尘器 IEC 标准软管挤压安规认证配套测试。
八、SN1702 设备核心竞争优势 完全匹配国标挤压工装 ：100×50mm 圆角压板、标准 1500N 力值，检测报告可直接用于 3C、CE 认证；
宽幅力值可调区间 ：10-2000N 全覆盖，兼顾研发梯度测试与出厂标准抽检；
恒力保压精准控制 ：支持自定义保压时长，复现标准长时间挤压试验工况；
无气源纯电动驱动 ：无需空压机配套，降低车间设备采购与维护成本；
液晶数字化操作 ：力值、速度、时间一键设置，数据实时显示，无需人工记录；
非标定制能力 ：可定制加宽压板、加长行程、多工位同步挤压机型。
九、客户选型高频 FAQ 问答 Q：SN1702 标准测试力值 1500N 可以修改吗？
A：设备支持 10-2000N 任意力值设置，国标强制测试采用 1500N，研发测试可自定义调整。
Q：挤压压板尺寸能不能更换非标准规格？
A：标配 100×50mm 国标圆角压板，特殊软管测试可定制不同长宽压板工装。
Q：设备运行需要空压机气源吗？
A：不需要，电机伺服传动结构，仅接入 220V 市电即可完整开展挤压试验。
Q：保压时间*长可以设置多久？
A：保压计时范围 0~99.9 秒，满足安规标准规定的静置挤压时长要求。
Q：除吸尘器软管外还能测试其他载流管材吗？
A：标准机型适配吸尘器清洁器具软管，电线套管、小型载流管材可定制加长工装拓展测试。
