洗衣机门耐久试验机 SN1401
发布时间: 2026-07-31 16:15
SN1401 洗衣机门耐久试验机为双工位一体化检测设备，可同时独立测试滚筒洗衣机平开门、波轮洗衣机上开盖，完全匹配 GB4706 国标、IEC 国际家电安全标准条款测试需求。设备分体式结构：独立 PLC 触控控制柜 + 双工位测试机架，气动真空吸盘无损吸附门体模拟人手往复开合；搭载高精度力传感器与伺服电机闭环联动，精准采集门锁联锁锁闭拉力，百万次自动循环耐久测试，同时可配套脱水、化霜试验完成自动开关门辅助动作，广泛用于洗衣机生产企业质检车间、第三方家电安全检测实验室、干衣机 / 脱水机认证检测机构。
一、产品整体介绍
SN1401 洗衣机门耐久试验机为双工位一体化检测设备，可同时独立测试滚筒洗衣机平开门、波轮洗衣机上开盖，完全匹配 GB4706 国标、IEC 国际家电安全标准条款测试需求。设备分体式结构：独立 PLC 触控控制柜 + 双工位测试机架，气动真空吸盘无损吸附门体模拟人手往复开合；搭载高精度力传感器与伺服电机闭环联动，精准采集门锁联锁锁闭拉力，百万次自动循环耐久测试，同时可配套脱水、化霜试验完成自动开关门辅助动作，广泛用于洗衣机生产企业质检车间、第三方家电安全检测实验室、干衣机 / 脱水机认证检测机构。
二、设备执行检测标准
2.1 国内 GB 国家标准
GB4706.20-2004《家用和类似用途电器的安全 滚筒式干衣机的特殊要求》第 20.101 条款
GB4706.24-2008《家用和类似用途电器的安全 洗衣机的特殊要求》第 18 条、22.104 条款
GB4706.26-2008《家用和类似用途电器的安全 离心式脱水机的特殊要求》第 18 条
2.2 IEC 国际出口检测标准
IEC60335-2-11:2008 滚筒干衣机 clause 20.101
IEC60335-2-7:2016 家用洗衣机 clause 18、22.104
IEC60335-2-4:2017 离心脱水机 clause 18
三、可测试试样适用范围
适配单相 / 多电压洗涤类家电，负载容量≤10kg：
滚筒式洗衣机、滚筒干衣机（侧开玻璃门）
波轮全自动洗衣机、双桶洗衣机（顶部翻盖）
家用离心脱水机
电压适配：单相≤250V、其他交流≤480V、直流 DC≤24V；
测试对象：洗衣机门铰链、门锁联锁装置、门封条、翻盖锁扣疲劳耐久与锁闭拉力性能。
四、设备完整测试工作原理
双工位独立机械臂配备气动真空吸盘，分别吸附滚筒侧开门、波轮上翻盖；
PLC 程序预设开关门角度、开合速度、总循环次数，伺服电机驱动机械臂往复自动开合；
机械臂集成力传感器，与伺服系统闭环控制，精准采集 0-200N 门锁锁闭拉力数值；
设备内置 0-250V 可调负载电源，模拟洗衣机整机通电工况，同步控制联锁装置通断电；
可预置 0~999999 次试验循环，计数达标、拉力异常、门体脱落自动停机并留存故障测试数据；
可选配按压气缸，模拟洗衣机启动按键辅助动作，完整复现用户实际使用流程。
五、核心完整技术参数表
| 参数项目 | 详细技术指标 |
|---|
| 标准测试工位 | 双工位独立运行，滚筒洗衣机、波轮洗衣机分开测试，互不干扰 |
| 控制系统 | PLC 智能集成控制 + 7 寸人机触摸屏操作 |
| 驱动系统 | 伺服电机闭环驱动，力值精准可控 |
| 门盖夹持方式 | 气动真空吸盘，不伤门体玻璃、塑料外壳 |
| 开关门速度 | 0-360°/s（*高 1.5m/s），触屏自定义预置 |
| 开关门开合角度 | 0-130° 连续可调，适配各类大小门体 |
| 试验计数范围 | 总开合次数 0-999999 次，达标自动停机 |
| 门锁拉力检测 | 0-200N 实时显示，可设置合格阈值自动判定 |
| 负载可调电源 | 0-250V 电压连续调节，模拟整机通电测试工况 |
| 选配辅助机构 | 洗衣机启动按压气缸（按需定制加装） |
| 整机外形尺寸 | 2500×1300×1300mm（宽 × 深 × 高） |
| 整机重量 | 180kg |
| 设备供电电源 | AC220V±10%/50-60Hz，整机功率 6KW |
| 配套气源需求 | 压缩空气 0.5-0.7MPa（5~7kg/cm²） |
| 适用环境条件 | 气压 80～106kpa；环境温度 5～40℃；湿度 20%~80% RH；无粉尘、腐蚀、强电磁干扰场地 |
| 安全保护配置 | 整机漏电保护、电机超载 / 短路双重防护 |
六、设备结构划分与使用环境说明

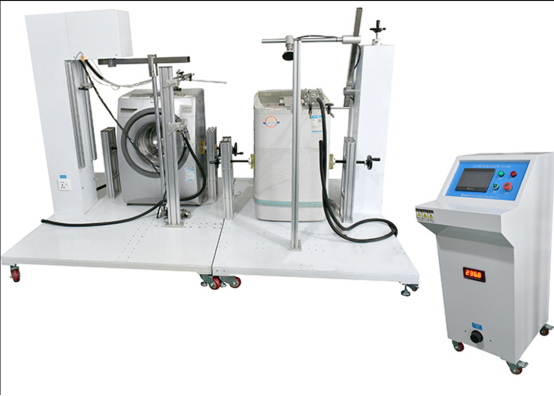

6.1 整机分体结构
独立移动控制柜：内置 PLC、7 寸触控屏、负载调压模块、启停急停按键，底部万向脚轮，可远离测试机架摆放，避免水汽、震动干扰电控；
双工位一体化测试机架：左侧滚筒洗衣机测试区、右侧波轮开盖测试区，铝合金型材机架，底部带移动脚轮，适配车间灵活移位；
伺服机械执行组件：真空吸盘、力传感模块、可调升降支架，适配不同尺寸洗衣机样品。
6.2 使用环境要求
设备放置常温干燥室内，无剧烈震动、易燃易爆、腐蚀性气体；配套稳定空压机提供 0.5-0.7MPa 气源，220V 稳定单相供电，保障真空吸附与伺服驱动稳定运行。
七、本机可开展全部检测项目
滚筒洗衣机门联锁装置百万次耐久寿命测试（GB4706.20 第 20.101、GB4706.24 第 18.101）；
波轮洗衣机上开盖联锁耐久循环测试；
波轮洗衣机脱水开盖安全性能测试（GB4706.24 第 18.102、GB4706.26 第 18）；
洗衣机门锁联锁锁闭拉力定量检测（GB4706.24 第 22.104）；
滚筒干衣机、离心脱水机翻盖开合疲劳老化测试；
配套脱水、冷媒、化霜试验自动重复开关门辅助动作。
八、SN1401 设备核心竞争优势
双工位独立并行测试：一台设备同时测滚筒、波轮两类洗衣机，两套系统互不干扰，大幅提升质检效率，节省采购成本；
伺服闭环测力系统：区别普通气动简易机型，精准采集门锁拉力，检测数据可直接用于产品认证报告；
真空吸盘无损夹持：吸附力度均匀，不会刮花洗衣机玻璃门、塑料面板，无需定制硬性夹具；
全数字化触屏调节：开合角度、速度、拉力阈值、试验次数全部屏幕设置，无需手动机械调节；
多重安全防护机制：电机过载、漏电、门体脱落、拉力超标自动停机，完整记录故障数据，方便不良品分析；
拓展定制能力：可加装按压气缸、加宽机架适配超大容量洗衣机，支持多工位非标改造。
九、客户选型高频 FAQ 问答
Q：SN1401 两个工位可以分开单独运行吗？
A：双工位完全独立控制系统，可单工位单独测试，也可两个工位同时开展不同样品试验。
Q：设备没有空压机能不能正常使用？
A：门盖真空吸盘夹持、选配按压气缸均需要 0.5-0.7MPa 气源，无气源场景可定制纯伺服机械夹持无气版本。
Q：试验次数上限多少，达到次数会自动停机保存数据吗？
A：*大预置 999999 次循环，计数完成、拉力异常、门体脱落都会自动停机并留存全部测试记录。
Q：负载电源的作用是什么，空载测试可以关闭负载吗？
A：0-250V 负载模拟洗衣机整机通电状态，验证带电时门锁联锁安全性；仅做机械耐久测试可关闭负载空载运行。
Q：大容量对开门滚筒洗衣机可以适配测试吗？
A：标准机架适配常规家用洗衣机，超大容量商用机型可定制加长加宽机架、加长机械臂。
