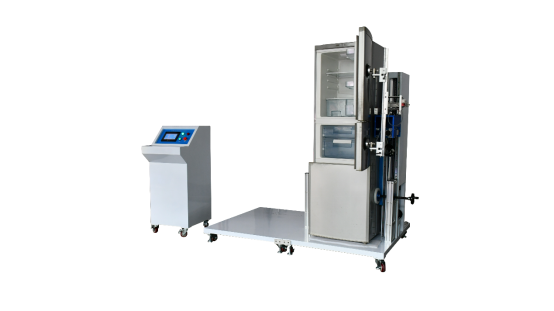

冰箱冷柜开关门寿命试验机 SN1201
发布时间: 2026-07-31 14:08
SN1201 冰箱冷柜开关门寿命试验机是针对制冷器具门体、联锁装置开发的专用耐久检测设备，完全匹配国标 GB4706.13、IEC60335-2-24 国际安全标准第 22.112 条款测试要求。设备采用分体式设计：独立 PLC 触控控制柜 + 伺服机械测试机架，真空吸盘吸附门体模拟人手往复开关门；搭载高精度力传感器形成伺服闭环控制，可精准采集开门拉力数值，既能完成门联锁装置百万次耐久循环测试，也可配套化霜、冷媒泄漏等试验自动执行开关门动作，广泛用于冰箱冷柜生产企业质检车间、第三方家电检测实验室。
一、产品整体介绍 SN1201 冰箱冷柜开关门寿命试验机是针对制冷器具门体、联锁装置开发的专用耐久检测设备，完全匹配国标 GB4706.13、IEC60335-2-24 国际安全标准第 22.112 条款测试要求。设备采用分体式设计：独立 PLC 触控控制柜 + 伺服机械测试机架，真空吸盘吸附门体模拟人手往复开关门；搭载高精度力传感器形成伺服闭环控制，可精准采集开门拉力数值，既能完成门联锁装置百万次耐久循环测试，也可配套化霜、冷媒泄漏等试验自动执行开关门动作，广泛用于冰箱冷柜生产企业质检车间、第三方家电检测实验室。
二、设备执行检测标准
2.1 国内 GB 国家标准 GB4706.13-2014《家用和类似用途电器的安全 制冷器具、冰淇淋机和制冰机的特殊要求》第 22.112 条款，用于验证冰箱、冷柜门联锁装置耐久可靠性与锁门拉力性能。
2.2 IEC 国际检测标准 IEC60335-2-24:2012《Household and similar electrical appliances-Safety-Part2-24:Particular requirements for refrigerating appliances, ice-cream appliances and ice-makers》clause 22.112，出口制冷家电认证专用测试设备。
三、可测试试样范围 家用立式冰箱、卧式冷柜、对开门冰箱；
商用展示冷柜、冰淇淋机、制冰机；
电压适配：单相≤250V、其他交流≤480V、直流 DC≤24V；
测试对象：冰箱门铰链、门封条、门锁联锁机构、门体整体疲劳耐久。
四、设备测试工作原理 机械臂前端真空吸盘气动吸附冰箱 / 冷柜门体，伺服电机驱动机械臂做往复开合动作；
机械臂集成高精度力传感器，与伺服系统闭环联动，精准控制、实时采集 0-200N 开门拉力；
触摸屏预置开关门角度、速度、总试验次数，设备自动循环运行；
到达预设次数自动停机，同步记录拉力异常、门体脱落等故障数据；
可外接 0-250V 负载电压，模拟整机通电工况下的门联锁耐久测试。
五、核心完整技术参数表 参数项目 详细技术指标 标准测试工位 单工位，支持定制 2 工位 / 6 工位机型（带抽屉动作可选） 控制系统 PLC 智能集成控制 + 7 寸人机触摸界面 驱动系统 伺服电机闭环驱动，力值精准可控 门体夹持方式 气动真空吸盘，不伤冰箱门表面 开关门速度 0-360°/s（*高 1.5m/s），触屏自由预置 开关门开合角度 0-130° 连续可调 试验计数范围 0-999999 次，达标自动停机 开门力值检测 0-200N 实时显示、自动判断合格 / 不合格 负载可调电源 0-250V 电压连续调节 选配机构 直线按压气缸（抽屉推拉辅助动作） 整机外形尺寸 1500×1300×2200mm（宽 × 深 × 高） 整机重量 140kg 设备供电电源 AC220V±10%/50-60Hz，整机功率 6KW 配套气源需求 压缩空气 0.5-0.7MPa（5~7kg/cm²） 适用环境条件 气压 80～106kpa；环境温度 5～40℃；湿度 20%~80% RH；无粉尘、腐蚀、强电磁干扰场地 安全保护配置 整机漏电保护、电机超载 / 短路双重保护
六、设备结构划分与使用环境
6.1 整机分体结构 独立电气控制柜 ：内置 PLC、7 寸触摸屏、负载电压调节模块、启停急停按键，底部万向脚轮可灵活移位；
伺服测试机架 ：承载冰箱 / 冷柜样品平台、伺服机械臂、真空吸盘工装、力传感检测组件；
整机落地带移动脚轮，车间、实验室可随意调整摆放位置。
6.2 适用使用环境要求 设备需放置在常温干燥室内，无剧烈震动、易燃易爆、腐蚀性气体环境；配套稳定空压机提供 0.5-0.7MPa 气源，供电稳定 220V 单相交流电，保证伺服与真空吸盘正常工作。
七、本机可开展全部检测项目 冰箱、冷柜门联锁装置百万次耐久寿命测试（GB4706.13 第 22.112 条）；
制冷器具锁门拉力定量检测，判定联锁机构锁闭可靠性；
冰箱门铰链、门封条疲劳老化循环测试；
配套化霜试验、冷媒泄漏试验自动重复开关门辅助动作；
冰淇淋机、制冰机翻盖开合耐久测试。
八、SN1201 设备核心竞争优势 伺服闭环测力系统 ：区别普通气动机型，实时精准采集开门力，检测数据满足认证报告要求；
分体式独立控制柜 ：操作面板远离测试工位，避免制冷设备散热、水汽干扰电控系统，使用寿命更长；
多规格非标定制 ：单 / 双 / 六工位可选，可加装抽屉推拉气缸，适配多门、抽屉式冷柜；
真空吸盘无损夹持 ：吸附力均匀，不会刮花冰箱玻璃门、塑料门板；
多重安全防护 ：电机过载、漏电、门体脱落自动停机，留存故障测试数据；
全参数数字化可调 ：开合角度、速度、拉力阈值、试验次数全部触摸屏设置，无需手动机械调节。
九、客户选型高频 FAQ 问答 Q：SN1201 能不能测试对开门冰箱、卧式冷柜？
A：标准机型适配常规单门立式冰箱，对开门、卧式大冷柜可定制加长机械臂与加宽样品平台。
Q：设备不带空压机可以正常使用吗？
A：夹持门体的真空吸盘、选配抽屉气缸均需要 0.5-0.7MPa 气源，无气源场景可联系工程师定制纯伺服无气版本。
Q：试验次数上限多少，达到次数会自动停机吗？
A：*大可预置 999999 次循环，计数达标、拉力异常、门体脱落三种情况均会自动停机并保存数据。
Q：负载电源作用是什么，一定要接负载测试吗？
A：0-250V 负载模拟冰箱整机通电工况，用于检测通电状态下门联锁安全性能；仅做机械耐久测试可关闭负载空载运行。
Q：多工位机型交货周期多久，能否上门安装调试？
A：2 工位、6 工位非标机型周期 7-15 天，所有设备出厂后支持全国上门安装、操作人员免费培训。
