电熨斗跌落试验机 SN1501
发布时间: 2026-07-31 16:38
SN1501 电熨斗跌落试验机是依据国标、国际家电安全标准开发的专用跌落强度检测设备，封闭式安全箱体结构，可模拟电熨斗日常使用反复跌落冲击工况，验证整机机械结构强度；同时适配电热毯控制装置耐跌落性能检测。设备采用电机凸轮驱动结构，精准控制 40mm 标准跌落高度，每分钟≤20 次自动循环跌落，累计完成 1000 次标准试验，箱体透明可视窗口全程观测样品跌落状态，底部万向脚轮方便车间移位，广泛用于电熨斗生产工厂质检、第三方家电安全检测实验室、电热器具认证机构。
一、产品整体介绍
SN1501 电熨斗跌落试验机是依据国标、国际家电安全标准开发的专用跌落强度检测设备，封闭式安全箱体结构，可模拟电熨斗日常使用反复跌落冲击工况，验证整机机械结构强度；同时适配电热毯控制装置耐跌落性能检测。设备采用电机凸轮驱动结构，精准控制 40mm 标准跌落高度，每分钟≤20 次自动循环跌落，累计完成 1000 次标准试验，箱体透明可视窗口全程观测样品跌落状态，底部万向脚轮方便车间移位，广泛用于电熨斗生产工厂质检、第三方家电安全检测实验室、电热器具认证机构。
二、设备执行检测标准
2.1 国内 GB 国家标准
GB4706.2-2007《家用和类似用途电器的安全 第 2 部分：电熨斗的特殊要求》第 21.101 条款
GB4706.8-2008《家用和类似用途电器的安全 电热毯、电热垫及类似柔性发热器具的特殊要求》第 21.101 条款
2.2 IEC 国际出口检测标准
IEC60335-2-3:2005 电熨斗安全标准 clause 21.101
IEC60335-2-17:2006 电热毯、加热垫安全标准 clause 21.101
三、可测试试样适用范围
各类家用干式电熨斗、蒸汽电熨斗（不含无绳电熨斗）整机跌落强度测试；
电热毯、电热垫配套控制开关、控制器耐跌落冲击测试；
测试目的：验证产品外壳、手柄、内部元器件经受反复跌落冲击后无开裂、断裂、漏电、功能失效问题，满足安规认证检测要求。
四、设备完整测试工作原理
通过绳索将电熨斗悬吊，调整至底板水平标准位置，锁定 40mm 固定跌落高度；
电机驱动凸轮机构循环升降释放样品，从 40mm 高度自由跌落至刚性钢板；
跌落速率严格控制≤20 次 / 分钟，单次循环保证样品 15% 时长静置在钢板上；
计数器预置总跌落次数 0~9999 次，达标自动停机；设备内置市电**插座，可模拟样品额定功率通电状态同步测试；
封闭式箱体防止样品跌落飞溅，透明窗口可全程观察外壳破损、手柄开裂等不良现象。
五、核心完整技术参数表
| 参数项目 | 详细技术指标 |
|---|
| 产品型号 | SN1501 |
| 测试工位 | 单工位独立测试 |
| 控制方式 | 按键电气控制，预置计数自动停机 |
| 驱动结构 | 电机 + 凸轮升降驱动，动作稳定无偏差 |
| 样品夹持 | 绳索悬吊式工装，适配各类常规电熨斗 |
| 标准跌落高度 | 40mm，配高度定位块固定高度 |
| 跌落试验速率 | ≤20 次 / 分钟，匀速循环运行 |
| 计数设置范围 | 0~9999 次，到达预设次数自动停机 |
| 标准支承钢板 | 厚度≥15mm，整机质量≥15kg 刚性钢板 |
| 负载供电模块 | 内置**市电插座，支持样品通电测试 |
| 整机外形尺寸 | 600×550×1200mm（宽 × 深 × 高） |
| 整机净重 | 80kg |
| 设备供电电源 | AC220V±10%，50-60Hz |
| 适用工作环境 | 环境温度 0~40℃，相对湿度 30%~90% RH，室内干燥无尘场地 |

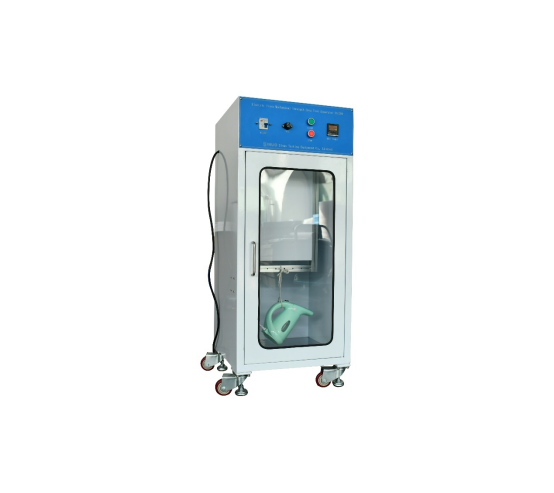

六、设备箱体结构与使用环境说明
6.1 整机箱体结构
封闭式安全防护箱体：全金属钣金柜体，正面透明可视钢化玻璃门，防止跌落碎片飞溅，保障操作人员安全；
顶部操作控制面板：集成启停按键、总电源开关、数显计数器、运行指示灯，操作简单易上手；
底部移动底座：四组万向带刹车脚轮，实验室、质检车间可随意移动，固定时锁死脚轮防滑移；
内部跌落工装组件：凸轮升降机构、悬吊绳索、标准刚性测试钢板，整套工装符合国标尺寸重量要求。
6.2 使用环境要求
设备放置常温干燥室内，无粉尘、腐蚀性气体，避免阳光直射；稳定 220V 单相市电供电，无需外接气源，安装摆放门槛低，小型质检车间均可适配。
七、本机可开展全部检测项目
电熨斗整机 40mm 高度 1000 次循环跌落机械强度测试（GB4706.2 第 21.101）；
电热毯、电热垫配套控制器耐跌落冲击耐久测试（GB4706.8 第 21.101）；
通电工况下电熨斗跌落安全性能检测，验证跌落无漏电、短路故障；
电熨斗手柄、外壳、电源线连接部位抗跌落老化验证试验。
八、SN1501 设备核心竞争优势
完全匹配国标跌落条件：固定 40mm 高度、15mm 厚 15kg 标准钢板、15% 静置时长，检测数据直接用于安规认证报告；
封闭式安全箱体设计：杜绝样品跌落飞溅，透明窗口直观观察破损缺陷，操作安全；
无需配套空压机：纯电机凸轮驱动，不依赖气源，小型工厂、简易实验室均可使用；
小型轻量化机身：整机仅 80kg，占地面积小，万向脚轮方便转运摆放；
通电同步测试功能：内置市电插座，可模拟电熨斗额定功率工作状态下做跌落试验；
预置计数自动停机：无需人工值守，到达试验次数自动断电停机，节省人工成本。
九、客户选型高频 FAQ 问答
Q：SN1501 能不能测试无绳电熨斗？
A：设备标准适配有线电熨斗，无绳电熨斗跌落测试需定制专用悬吊工装，可联系工程师改造。
Q：跌落高度 40mm 可以调整更改吗？
A：本机为标准安规机型，跌落高度固定 40mm，满足 GB/IEC 条款强制要求，不支持随意调高 / 调低。
Q：设备运行需要空压机气源吗？
A：不需要，采用电机凸轮机械驱动，仅需 220V 市电即可完整开展跌落试验。
Q：*多可以设置多少次跌落循环？
A：计数范围 0~9999 次，常规安规测试设置 1000 次，计数完成设备自动停机。
Q：除了电熨斗还能测试什么产品？
A：标配适配电热毯控制开关；小型小家电、美容器具控制器可定制悬吊工装拓展测试
