模块 1：产品简介

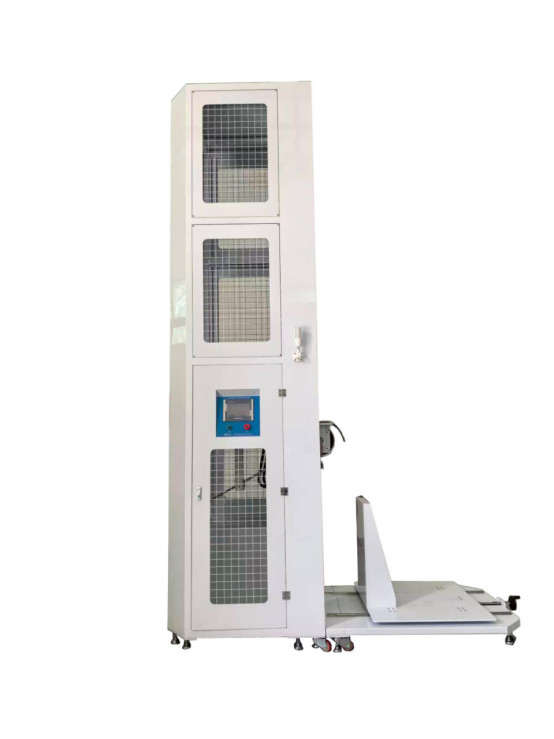

SNQC1008A 高能量摆锤冲击试验机是专为电动汽车充电桩研发的一体化机械撞击检测设备，集成摆锤侧面冲击、垂直落锤顶面冲击两大测试功能；设备通过电机丝杠电动升降调节冲击高度，电磁铁自动释放冲击元件，搭配加厚可移动承重底座，可适配壁挂、立柱、柜式交直流充电桩；整机 PLC + 触摸屏程序控制，可选防二次冲击功能，完全匹配充电桩 CCC、CQC 认证全套撞击标准，广泛用于充电桩生产企业、第三方 CNAS 检测实验室、新能源整车研发中心。

模块 2：适用试样 & 行业客户

模块 3：全套执行标准

设备完整匹配充电桩 IK 撞击强制测试条款

1. 国内国标：GB/T39752-2024 第 5.6.2/7.6.2、GB/T2423.55-2023、GB/T20138-2023、NB/T33008.1-2018、GB18487.3

2. 国际 IEC 标准：IEC60068-2-75、IEC62262:2021、IEC61851-1-2017、IEC62477-1:2022

3. 欧标 EN：EN IEC 61851-1-2019

模块 4：核心技术参数

冲击性能核心参数

整机结构与电气参数

模块 5：测试工作原理

1. 摆锤侧面冲击（Eha）：1 米标准摆管搭载 5J/20J 锤头，电动提升至对应高度电磁铁锁止，释放后自由摆动撞击充电桩侧面，模拟户外外物侧向撞击；

2. 垂直落锤冲击（Ehc）：5kg 钢锤沿不锈钢套筒垂直下落，撞击充电桩顶面，模拟高空坠物冲击；

   设备可自由切换两种模式，按标准要求在充电桩外壳选取多个点位完成撞击试验，检测外壳变形、绝缘破损、防护等级失效等缺陷，出具合规检测报告用于产品认证。

模块 6：设备 6 大核心竞争优势

1. 二合一集成设计 单台设备同时完成摆锤、落锤两项国标撞击测试，无需采购两台设备，降低实验室投入

2. 全 IK 能量全覆盖 标配 5J/20J 标准能量锤头，覆盖 IK01-IK10 全部防护等级检测需求

3. 电动无级升降调节 300-2000mm 高度自动调节，适配高低不同壁挂、立柱、直流充电桩

4. 可移动承重底座 滚轮 + 支撑地脚设计，轻松移动对准充电桩任意冲击点位，单人操作

5. 全封闭安全防护笼 整机金属网格防护，防止锤头飞溅，试验全程无安全隐患

6. 全自动程控运行 触摸屏预设国标试验程序，自动计数、自动释放，无需人工值守

模块 7：FAQ 问答板块

1. Q：SNQC1008A 能否满足 GB/T39752-2024 充电桩撞击认证？

   A：设备完全覆盖国标 5.6.2、7.6.2 摆锤 + 落锤全部试验条款，检测报告可直接用于 CQC、CCC 充电桩产品认证。

2. Q：设备可以做 IK10、IK11 防护等级测试吗？

   A：标配 20J 冲击能量对应 IK10 标准，可定制 50J 锤头拓展 IK11 极端防护测试。

3. Q：壁挂式、落地直流充电桩都能测试吗？

   A：升降行程*高 2000mm，可容纳 2 米以内所有规格交直流充电桩，小壁挂桩、大型柜式直流桩通用。

4. Q：摆锤和落锤需要手动更换工装吗？

   A：设备双结构集成，触摸屏一键切换试验模式，仅需更换对应锤头即可，操作简单。

5. Q：撞击后锤头反弹会不会二次损坏样品？

   A：支持选配防二次冲击制动功能，撞击瞬间锁止锤头，避免重复撞击损伤充电桩外壳。

模块 8：设备使用环境要求

• 供电：单相 AC220V 独立专线，接地电阻＜4Ω

• 场地：室内平整硬化地面，预留 1.5m×4m 操作空间，设备高度 3.5 米需预留层高

• 环境温湿度：5℃~35℃，相对湿度 30%~90% RH，无易燃易爆、腐蚀性气体
