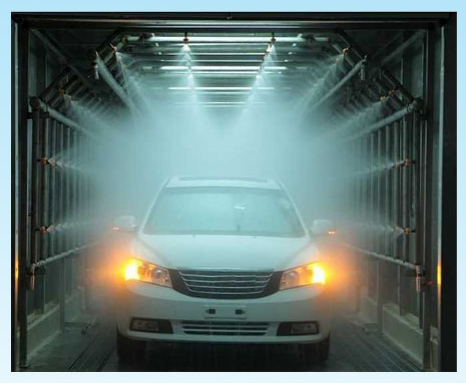

SNQC1001 汽车淋雨试验房
发布时间: 2026-08-31 11:24
SNQC1001 汽车淋雨试验房依据 QC/T476‑2007、QC/T449‑2000 标准开发，用于整车防雨密封性检测。设备模拟自然界降雨工况，从车身前、侧、后、底部多方位喷淋，考核客车、保温冷藏车、改装专用车辆、封闭式车厢汽车的防雨水渗透能力，检验车窗、天窗密封装配可靠性；同时也可用于摩托车零部件、户外通讯、家电、户外照明产品防水试验，是车企及机动车检测机构的大型环境检测设施。
一、产品概述
SNQC1001 汽车淋雨试验房依据 QC/T476‑2007、QC/T449‑2000 标准开发，用于整车防雨密封性检测。设备模拟自然界降雨工况，从车身前、侧、后、底部多方位喷淋，考核客车、保温冷藏车、改装专用车辆、封闭式车厢汽车的防雨水渗透能力，检验车窗、天窗密封装配可靠性；同时也可用于摩托车零部件、户外通讯、家电、户外照明产品防水试验，是车企及机动车检测机构的大型环境检测设施。
二、执行标准
QC/T476—2007《客车防雨密封性限值及试验方法》
QC/T449—2000《保温汽车、冷藏汽车性能试验方法》第 4.15 章节
三、试样适用范围
适用于二类底盘改装保温 / 冷藏车、保温半挂车、冷藏半挂车、客车、客车改装专用车、带驾驶室封闭式车厢汽车；拓展可测试摩托车零部件、通讯产品、家用电器、户外照明及信号装置等产品防水性能。
四、测试原理
搭建人工模拟降雨环境，精准控制淋雨流量、供水压力、喷淋时间，复现自然降雨条件；对车辆各外表面实施喷淋，检验车身缝隙、门窗天窗位置渗水漏雨情况，以此评价整车密封性能，为产品结构优化提供试验依据。
五、设备特点
| 序号 | 核心特点说明 |
|---|
| 1 | 整套系统包含淋雨房、喷淋系统、补水系统、水循环过滤系统、排污系统、电控系统、两组可移动喷淋板；雨水经过沉淀池、清水池双重过滤，实现水资源循环利用 |
| 2 | PLC + 触摸屏智能控制系统，支持外接电脑操作；淋雨强度、供水压力、喷淋时间参数均可设置，自动完成整套淋雨流程 |
| 3 | 喷淋覆盖车身前部、侧面、后部、底部，喷嘴矩阵规整排布，保证淋雨均匀度，满足标准淋雨强度指标 |
| 4 | 房体采用防水防氧化框架结构，现场焊接组装；内腔尺寸可按需非标定制，适配不同车型 |
| 5 | 完备安全保护：相序保护、漏电保护、短路保护、缺水保护、设备异常保护，保障设备长期稳定运行 |
| 6 | 水循环、补水蓄水、排污系统支持选配，蓄水池、土建排水工程由客户现场施工 |
六、主要技术参数
| 项目 | 参数 |
|---|
| 控制方式 | PLC 及触摸屏智能控制系统，支持外置电脑操作 |
| 淋雨房内腔尺寸 | W6000×D2400×H3300mm（可定制） |
| 淋雨房外腔尺寸 | W7000×D3800×H4000mm（可定制） |
| 喷淋覆盖区域 | 车身前部、侧面、后部、底部 |
| 前部淋雨平均流量 | (12±1)mm/min |
| 其余区域淋雨平均流量 | (8±1) mm/min，流量可调节 |
| 喷嘴规格 | 喷孔直径Ф2.5‑Ф3mm，喷嘴间距 400*400mm 矩形布置 |
| 喷嘴安装距离 | 底部喷嘴地面以下 0.2m；其余喷嘴距离车身外表面 0.7±0.2m |
| 供水压力 | 150±10kPa |
| 喷淋时间 | 水流量稳定后 15min，时间可预置 |
| 设备供电 | AC380V±5% 50Hz |
| 使用环境条件 | 温度 15‑35℃，相对湿度 25%‑75%，大气压 86‑106kPa；场地地面平坦，具备进水排水条件 |
| 选配配置 | 水循环系统、补水蓄水系统、排污系统 |
| 安全保护 | 相序保护、漏电保护、短路保护、缺水保护、异常保护 |
七、使用环境
设备供电 AC380V±5%/50Hz；使用场地需平坦，具备良好进水、排水、漏电保护；水源为无杂质自来水，配套过滤装置。蓄水池、排水土建工程由需方完成。
