首页 >> 汽车试验设备 >> SNQC1018 充电接口偏移错位试验装置

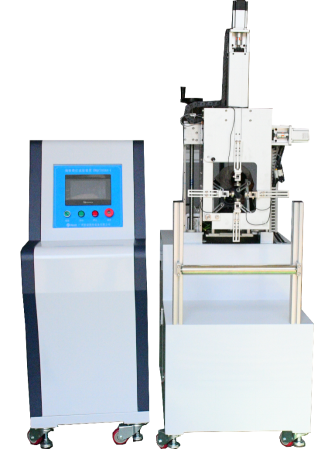

SNQC1018 充电接口偏移错位试验装置
    发布时间: 2026-07-25 16:47

SNQC1018 偏移错位试验装置专为电动汽车交直流充电枪研发，模拟日常插拔、拖拽、偏移受力工况，通过伺服机械手对充电枪握持点上下左右四方向施加标准载荷，验证枪体、线缆、接口连接处抗压抗断裂强度；整机采用 PLC+7 寸触摸屏一体化程序控制，分体式机柜与测试台分离，可搭配冷热冲击箱完成高低温耦合偏移试验，是充电桩生产企业、第三方 CQC/CNAS 实验室做充电枪 CCC 认证的专用力学检测设备。

SNQC1018 充电接口偏移错位试验装置

模块 1：产品简介

SNQC1018 偏移错位试验装置专为电动汽车交直流充电枪研发，模拟日常插拔、拖拽、偏移受力工况，通过伺服机械手对充电枪握持点上下左右四方向施加标准载荷，验证枪体、线缆、接口连接处抗压抗断裂强度；整机采用 PLC+7 寸触摸屏一体化程序控制，分体式机柜与测试台分离，可搭配冷热冲击箱完成高低温耦合偏移试验，是充电桩生产企业、第三方 CQC/CNAS 实验室做充电枪 CCC 认证的专用力学检测设备。


模块 2：适用试样 & 行业客户

适配测试样品目标客户群体
交流充电枪、直流大功率充电接口、车载车辆插头、便携式充电枪新能源充电桩整机厂、汽车整车研发实验室、第三方 CQC 认证机构、线缆连接器厂商、质检院所、高校新能源实验室

模块 3：全套执行标准

设备完全匹配充电枪偏移错位强制测试条款

  1. 国内国标：GB/T20234.1-2023《电动汽车传导充电用连接装置》第 7.30 条款

  2. 国际标准：IEC62196-1 第 36.3 条款

  3. 美标认证：UL2552-2022 第 54C.3 条款

模块 4：核心技术参数

参数项SNQC1018 设备规格
施力方向+X、-X、+Y、-Y 四方向自动依次加载，程序可自定义顺序
施加力值范围0~500N，触摸屏精准预置，力传感器实时监测
施力间隔时间0~999.9s 可调
单次施力保持时长0~999.9s 自由设定
循环试验次数0~999999 次无限循环
样品安装标准插座中心距地面 1m，安装板倾斜 30°（标准图纸要求）
夹具规格通用圆弧 V 型夹具，左右可调 200mm，适配全规格充电枪
参数项设备规格
控制系统PLC 集成控制 + 彩色触摸屏，手动 / 程控双模式
驱动机构YZ 轴伺服立轴机械手，X 轴横向调节滑台

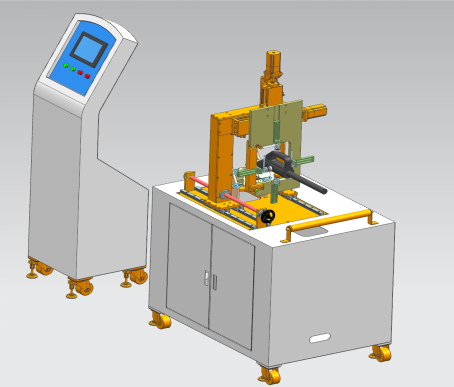

设备分体尺寸动作台：1200×800×1500mm；控制柜：500×400×1400mm
整机重量约 200kg
供电电源AC220V±10% 50/60Hz
安全保护过载力值保护、漏电保护、电路短路保护
使用环境温度 5~35℃，湿度 30%~90% RH，无腐蚀性气体粉尘

模块 5：测试工作原理

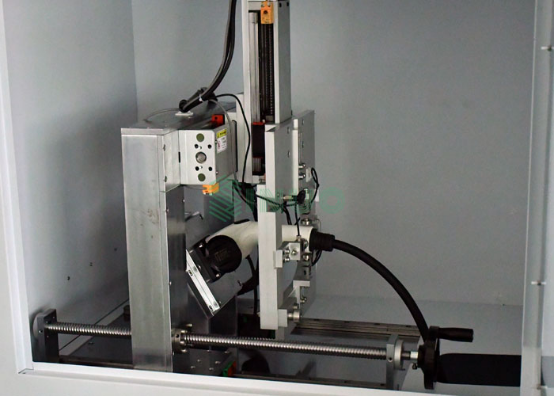

按照国标图纸固定充电枪样品，线缆按标准长度摆放；设备伺服机械手自动切换 ±X、±Y 四个偏移方向，按预设力值、保持时间、循环次数对枪体握持位置施加侧向载荷；全程高精度力传感器实时采集受力数据，自动记录每一次偏移加载后的样品外观、连接结构变形情况，模拟车辆充电时拖拽、偏移、误插拔受力，判定充电接口机械强度是否满足 CCC 认证要求。


模块 6：设备 6 大核心竞争优势

  1. 标准工况 1:1 还原 30° 倾斜安装座、1 米标准离地高度，完全对标国标测试图纸，检测报告直接用于 CQC 认证

  2. 四向全自动循环测试 无需人工切换样品方向，一键启动完整偏移试验流程，大幅提升实验室检测效率

  3. 分体式可入温箱 测试台独立无电气连线干涉，可直接放入冷热冲击箱，完成高低温 + 偏移耦合复合试验

  4. 通用可调夹具 V 型圆弧夹持结构，左右行程 200mm，兼容 7 孔交流、大功率直流各类充电枪

  5. 伺服闭环精准控力 0-500N 无级可调，力值波动极小，测试数据重复性高，满足 CNAS 实验室计量要求

  6. 多重电气安全防护 过载停机、漏电、短路三重保护，试验异常声光报警，降低设备与样品损坏风险

模块 7：FAQ 问答板块

  1. Q：SNQC1018 能否满足 GB/T20234.1-2023 第 7.30 偏移错位认证测试？

    A：设备结构、施力方向、样品安装尺寸完全匹配国标 7.30 条款，检测数据可直接提交 CQC、CCC 产品认证审核。

  2. Q：设备可以搭配冷热冲击箱做高低温偏移复合测试吗？

    A：采用分体式设计，测试动作台无内置电控，可整体移入 SN887 冷热冲击试验箱，完成温变 + 偏移耦合可靠性试验。

  3. Q：设备支持多大的施力范围？

    A：标准 0-500N 力值区间，可根据 UL、IEC 非标试验需求定制更大载荷版本。

  4. Q：不同型号交流 / 直流充电枪需要更换夹具吗？

    A：标配左右可调 200mm 通用 V 型圆弧夹具，市面主流 7 孔交流、大功率直流充电枪均可直接夹持，无需更换工装。

  5. Q：试验数据能否导出存档？

    A：触摸屏内置试验记录存储功能，可导出每一组施力力值、循环次数报告，方便实验室归档。

模块 8：设备使用环境要求

  • 供电：单相 AC220V 独立插座，接地电阻＜4Ω

  • 场地：平整硬化地面，预留 1.5m 以上操作空间，恒温箱配套使用需预留温箱放置位

  • 环境温湿度：5℃~35℃，相对湿度 30%~90% RH，无粉尘、酸碱腐蚀气体
