模块 1：产品简介

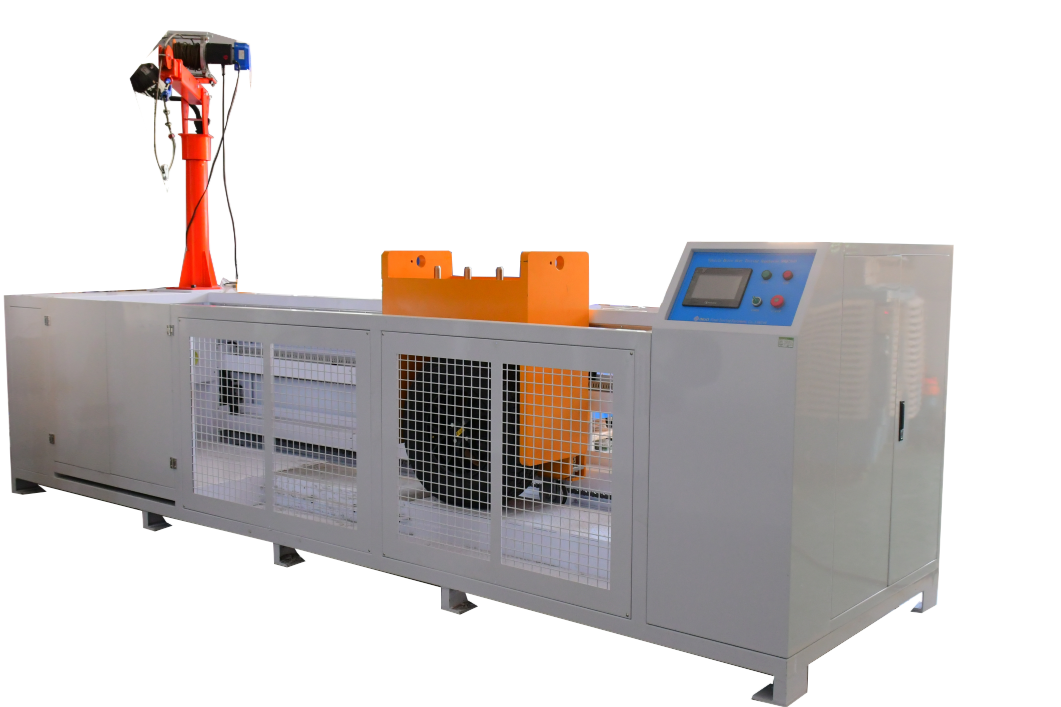

SNQC1010 车辆碾压试验机专为电动汽车充电插头、供电枪、IC-CPD 功能盒设计，模拟车辆低速碾压充电接口的户外真实场景；设备采用冷轧钢板全防护箱体，PLC+7 寸触摸屏全自动控制，通过配重砝码精准调节碾压力，往复式轮胎滚动碾压，试验数据可存储调取，是充电桩生产企业、第三方 CQC 检测实验室、质检机构做充电接口安全认证的专用检测设备。

模块 2：适用试样 & 应用行业

模块 3：全套执行标准

设备满足充电接口碾压全部强制标准

1. 国内国标：GB 39752-2024、GB/T41589-2022、GB/T20234.1-2023、GB/T20234.4-2023、NB/T42077-2016

2. 认证规范：CQC1103

3. 国际标准：IEC62196-1:2025、IEC62752:2024

4. 美标：UL2251、UL2594、UL2252

5.


模块 4：核心技术参数

模块 5：测试工作原理

将带原厂配套电缆的充电插头、功能盒固定在模拟水泥底板治具上；设备搭载 P225 标准汽车轮胎，通过顶部悬臂吊增减砝码，精准调出 5000N/11000N 标准碾压力；电机驱动轮胎以 8km/h 匀速前后往复滚动，模拟车辆前进、倒车碾压充电枪场景，完成规定次数碾压后检测样品外壳、绝缘、导通性能，验证充电接口户外抗碾压安全可靠性。

模块 6：设备结构与核心优势

1. 全真工况还原：水泥模拟底板 + 标准乘用车轮胎，碾压工况完全对标国标要求，检测报告可用于 CQC 认证

2. 双载荷自由切换：砝码配重式压力调节，精准实现小型车 / 重型车辆两种碾压载荷测试

3. 全封闭安全防护：整机金属防护围栏，搭配漏电、过载、刹车多重安全保护，实验室操作零风险

4. 自动化触屏操作：可预设碾压次数、速度、行程，自动计数计时，无需人工值守

5. 重载稳定结构：冷轧钢板铁氟龙烤漆箱体，重载滑轨导向，运行无偏移、数据重复性高

6. 配套悬臂吊：砝码吊装省力，单人即可完成载荷切换，降低设备操作门槛

7.


模块 7：FAQ 问答板块

1. Q：SNQC1010 可以做 GB39752-2024 充电接口碾压认证吗？

   A：设备完整覆盖 GB39752-2024 第 7.6.2 机械强度碾压条款，同时满足 GB/T20234.1 新版国标，检测数据可用于 CQC、CCC 产品认证。

2. Q：设备支持几种碾压力测试？

   A：标配 5000N、11000N 两档标准载荷，分别模拟家用轿车、重型车辆碾压工况。

3. Q：碾压轮胎是标准汽车轮胎吗？

   A：配备国标指定 P225/75R15 规格轮胎，配套气压表与充气组件，满足标准气压 220kPa 要求。

4. Q：设备能不能测试直流大功率充电枪？

   A：适配国标 GB/T20234.4 大功率直流充电接口，交流枪、直流枪、IC-CPD 功能盒均可测试。

5. Q：操作是否复杂，需要专人培训吗？

   A：7 寸触摸屏可视化程序，一键启动试验，附带操作手册，上门安装同步提供操作培训。

模块 8：使用环境要求

• 供电：三相 AC380V 独立供电，功率 15KW，接地电阻＜4Ω

• 场地：室内平整硬化地面，预留 4.7m 以上长度安装空间

• 环境温湿度：5℃~30℃，湿度 20%~85% RH，无粉尘、无腐蚀性气体
