SNQC1009 充电接口电缆弯曲试验机
    发布时间: 2026-07-24 17:23

SNQC1009 充电接口电缆弯曲试验机是严格对标IEC62196-1:2025 第 26.4、GB/T20234.1-2023 第 7.11.4的专用线缆弯折耐久检测设备，用于验证电动汽车充电枪、工业插头插座线缆连接处反复弯折后的机械与导电性能。设备采用伺服电机驱动、PLC7 寸触摸屏一体化控制，弯曲角度、速率、试验次数全参数可编程；配套全套标准砝码负载，可实时监测线缆导通状态，断线自动停机记录数据；支持选配交流负载柜实现带电同步弯曲测试，整机铝合金夹持工装，摆动轴线与线缆进线点重合，*大程度还原国标试验工况，是充电桩生产厂、第三方 CMA/CNAS 实验室、工业插头企业做型式认证的标配机械强度试验机。

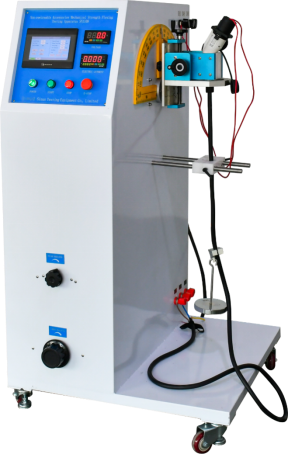

SNQC1009 充电接口电缆弯曲试验机

板块 1：首屏产品概述

SNQC1009 充电接口电缆弯曲试验机是严格对标IEC62196-1:2025 第 26.4、GB/T20234.1-2023 第 7.11.4的专用线缆弯折耐久检测设备，用于验证电动汽车充电枪、工业插头插座线缆连接处反复弯折后的机械与导电性能。设备采用伺服电机驱动、PLC7 寸触摸屏一体化控制，弯曲角度、速率、试验次数全参数可编程；配套全套标准砝码负载，可实时监测线缆导通状态，断线自动停机记录数据；支持选配交流负载柜实现带电同步弯曲测试，整机铝合金夹持工装，摆动轴线与线缆进线点重合，*大程度还原国标试验工况，是充电桩生产厂、第三方 CMA/CNAS 实验室、工业插头企业做型式认证的标配机械强度试验机。


板块 2：适配测试标准清单

国内国标

  1. GB/T20234.1-2023《电动汽车传导充电用连接装置》第 7.11.4 充电枪线缆弯曲耐久试验

  2. GB/T11918.1-2014《工业插头插座耦合器》第 24.4 移动式插头线缆曲挠测试

国际 IEC 标准

  1. IEC62196-1:2025 第 26.4 条款及图 24 EV 充电连接器线缆弯曲试验

  2. IEC60309-1:2012 第 24.4 工业插头线缆机械强度弯曲规范


板块 3：完整模块化技术参数

属性项完整填写内容
产品型号SNQC1009 充电接口电缆弯曲试验机
驱动方式伺服电机驱动，低噪音稳定摆动
控制系统PLC 集成 + 7 寸人机触摸界面，中英文切换
标准弯曲角度0~360° 可调，默认 ±45°（匹配 IEC 国标）
弯曲速率0~60 次 /min 无级可调
试验次数0~999999 次任意预置，达标自动停机
配套砝码负载20N、25N、50N、75N、100N、120N、140N、180N 全套砝码
断线判定功能导体导通电流信号自动判定断线停机
执行标准GB/T20234.1-2023 第 7.11.4、GB/T11918.1-2014 第 24.4、IEC62196-1:2025 第 26.4、IEC60309-1:2012 第 24.4
适用试样电动汽车交直流充电枪、工业插头插座耦合器线缆组件
供电电源AC220V±10% 50/60Hz，整机功率 3KW
整机尺寸W1000×D800×H1600mm
整机重量约 150kg，底部万向脚轮带刹车
选配配件外接交流负载柜（0-250V/0-400A），带电同步弯曲测试
使用环境0~40℃，湿度 30%~90% 无凝露户内使用


板块 4：产品 6 大核心差异化优势

  1. 全标准精准匹配：1:1 还原 IEC62196、GB/T20234.1 标准摆动结构，测试数据可直接用于 CCC、CNAS 认证报告，无需二次校准设备

  2. 伺服静音驱动：伺服电机摆动稳定、低噪音，长期 24h 连续耐久测试无抖动，试验重复性高

  3. 智能断线自动判定：实时监测线缆导电通路，一旦芯线断裂自动停机，精准记录失效弯折次数

  4. 全参数可编程触控：7 寸大屏可视化设置角度、速率、次数，断电记忆程序，无需重复调试，支持无人值守批量测试

  5. 全套标准砝码 + 带电拓展：标配 20N-180N 全规格砝码；可搭配 SN2117C-80 交流负载柜，同步完成带电弯曲老化，一机两用

  6. 通用可调夹持工装：适配国标 7 孔交流枪、大功率直流枪、工业插头，一套夹具无需更换工装，适配多品类试样


板块 5：应用场景

适用客户 & 测试场景

  1. 新能源充电桩制造企业：交直流充电枪线缆出厂弯折耐久自检、研发可靠性验证

  2. 第三方 CNAS/CMA 检测实验室：GB/T20234.1、IEC62196 型式认证弯曲试验

  3. 工业插头插座、移动排插厂商：耦合器线缆耐弯折机械强度测试

  4. 汽车零部件企业：车载充电输入接口线缆长期反复弯折寿命验证

板块 6 ：FAQ 问答

  1. Q：SNQC1009 弯曲试验机是否满足 IEC62196 充电枪线缆弯曲标准？

    A：完全符合 IEC62196-1:2025 第 26.4、GB/T20234.1-2023 第 7.11.4 全部结构、角度、负载要求，出具试验数据可用于第三方认证报告。

  2. Q：设备弯曲角度和速率可调范围是多少？

    A：弯曲角度 0~360° 自由设定，国标标准工况 ±45°；弯折速率 0~60 次 /min 无级可调。

  3. Q：线缆内部断线设备能自动识别吗？

    A：内置导体导通检测模块，线缆芯线断裂瞬间自动停机，记录弯折次数，无需人工值守监控。

  4. Q：是否可以搭配负载柜做带电弯曲测试？

    A：支持选配外接交流负载柜，可同步施加 0-400A 电流，模拟实际充电工况带电弯折老化。

  5. Q：配套砝码有哪些规格，覆盖多大电流充电枪？

    A：标配 20N、25N、50N、75N、100N、120N、140N、180N 砝码，覆盖 5A~400A 全规格交直流充电枪。


板块 7：底部转化模块

  1. 配套增值服务：上门安装调试、国标弯曲试验方案指导、砝码配件增补、整机质保、带电负载柜成套配套、完整 PDF 技术手册免费领取

  2. 强引导咨询文案：如需 SNQC1009 完整技术图纸、IEC 国标弯曲测试方案、成套设备精准报价，在线留言 / 电话咨询即可免费获取
