板块 1：首屏产品概述

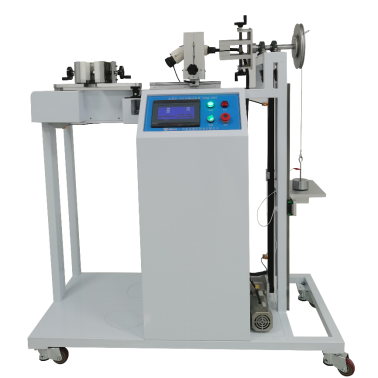

SNQC1007 充电接口电缆拉力扭矩测试装置是专为新能源电动汽车充电枪、工业插头插座研发的电缆锚固拉力扭力一体化试验机，完全匹配 GB/T20234.1/4、IEC62196-1 等国内外充电接口安规标准，用于验证充电线缆与连接器连接处耐受拉力、扭矩的耐久性能。设备采用砝码标准施力结构，PLC 触摸屏全自动控制，可预设拉力次数、扭矩保持时长，试验结束自动停机，支持全规格交直流充电枪、大功率直流充电接口、工业耦合器型式试验，是充电桩生产厂、第三方质检实验室必备检测设备。

板块 2：适配标准清单

1. GB/T20234.1-2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》6.2.6、7.7 条款

2. GB/T20234.4-2023《大功率直流充电接口》8.14、9.14 条款

3. GB/T11918.1-2014《工业插头插座耦合器》第 23.3 章

国际 IEC 标准

1.


2. IEC62196-1:2025 第 25.3 条款（电缆锚固拉力扭矩测试）

3. IEC60309-1:2012 工业插头插座通用测试规范

板块 3：完整技术参数表

一、测试功能参数

二、结构与环境参数

1. 控制：PLC 可编程控制器 + 彩色触摸屏人机交互

2. 驱动：电动丝杆 / 偏心轮驱动拉力机构，砝码力臂实现标准扭矩

3. 供电：AC220V±10% 50/60Hz，整机功率 1KW

4. 外形尺寸：宽 1600× 深 600× 高 1450mm

5. 整机重量：约 180kg，底部万向脚轮便于移位

6. 工作环境：温度 0~40℃，相对湿度 30%~90% 无凝露户内使用

三、判定标准（配套参数表）

按国标区分 5A~800A 充电枪对应拉力、扭矩、线缆*大允许位移标准，设备可直接对照判定样品是否合格。

板块 4：产品核心差异化优势

1. 全标准兼容：一套设备覆盖国标 + IEC 国际标准，交直流充电枪、工业插头通用，一机多用降低实验室采购成本

2. 砝码标准施力：纯砝码加载拉力扭矩，力值精准无漂移，完全匹配标准试验工况，检测数据可用于第三方认证

3. 全自动智能控制：PLC 触摸屏预设参数，无需人工值守，试验结束自动停机，带断电记忆，无需重复设置参数

4. 宽规格覆盖：拉力 160~600N、扭矩 0.6~11N・m 全覆盖，适配 5A~800A 全电流规格充电接口

5. 通用夹具设计：一套夹具兼容国标 7 孔交流枪、大功率直流枪、工业航空插头，无需额外更换工装

6. 稳定耐用结构：整机框架加厚钢材，电动驱动机构运行平稳，支持长时间连续批量老化测试

板块 5：应用场景

适用客户 & 测试场景

1. 新能源充电桩制造企业：交流充电枪、大功率直流充电接口出厂耐久测试

2. 第三方检测 / 认证实验室：充电接口型式试验、国标 IEC 认证检测

3. 工业插头插座厂商：耦合器线缆锚固拉力扭力可靠性测试

4. 汽车零部件厂：车载充电输入接口线缆抗疲劳性能验证

板块 6：FAQ 问答

1. Q：SNQC1007 拉力扭矩试验机满足哪些国标、IEC 标准？

   A：符合 GB/T20234.1/4、GB/T11918.1、IEC62196-1、IEC60309-1 全部电缆锚固拉力扭矩试验条款，可出具认证有效试验数据。

2. Q：设备*大能测试多大拉力和扭矩？

   A：拉力*高 600N，扭矩*大 11N・m，配套多规格砝码，覆盖 5A~800A 全品类充电接口。

3. Q：设备是否支持长时间无人值守测试？

   A：支持，可预设拉力次数、扭矩保持时长，试验完成自动停机，断电自动保存试验参数，无需重新设置。

4. Q：一套夹具可以测试不同规格充电枪吗？

   A：标配通用**夹具，交流 7 孔枪、大功率直流枪、工业插头均可直接夹持，无需额外工装。

板块 7：底部转化模块

1. 配套服务：设备上门安装调试、国标试验方案指导、砝码配件定制、整机质保售后

2. 咨询引导：如需 SNQC1007 完整技术手册、标准试验方案、设备报价，可在线留言 / 电话咨询
