充电接口分断能力试验装置 SNQC1005A
发布时间: 2026-07-24 08:58

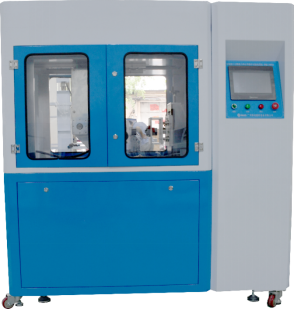

SNQC1005A 充电接口分断能力和正常操作试验装置，符合 GB/T20234.1/4、IEC62196、UL2251 标准，可做交直流充电枪机械锁止寿命、分断能力、插拔耐久测试，三轴可调夹具适配国标 / 欧标 / 美标充电枪，带盐水 / 酸雨 / 浊水浸泡功能，实验室、充电枪厂专用检测设备。
模块 1：产品核心简介
开门见山说明设备用途、合规标准、核心价值，植入主关键词：SNQC1005A 充电接口分断能力和正常操作试验装置，专为电动汽车交直流充电枪、工业插头插座研发，完全匹配 GB/T20234、IEC62196、UL2251 全套试验条款，同步完成分断能力通断试验、正常操作插拔寿命、机械锁止耐久、酸碱盐水浊水浸泡循环测试。伺服电机精准驱动，三轴通用夹具兼容国标 / 欧标 / 美标全部充电接口，内置 PLC 智能控制系统，自动记录插拔力、试验次数、断路故障数据，是充电枪生产企业、第三方检测实验室、新能源研究院必备可靠性检测设备。
模块 2：三大核心测试项目
分断能力试验：模拟带载通断，接通时间 1-999.9s 可调，负载断路自动报警，满足 GB/T20234.1 7.22 条款；
正常操作（使用寿命）：0-999999 次循环插拔，速率 0-10 次 /min，自动停机，验证充电接口长期机械 / 电气耐久；
机械锁止装置寿命 + 液体浸泡测试：自动按压锁扣，三槽酸雨 / 盐水 / 浊水循环浸泡，模拟户外恶劣工况。
模块 3：设备结构与优势
三菱 PLC+7 寸触摸屏，手动 / 程控双模式，参数一键预设；
X/Y/Z 三轴可调夹具，通用适配所有交直流充电枪，无需更换工装；
90° 枪体自动翻转，保持时间 0-600s 自由设定；
高精度 100kg 力传感器，实时生成插拔力曲线，误差≤±0.5% F.S；
三液体独立槽，浸泡、晾干、插拔循环全自动运行；
多重安全保护：接地、短路、过载保护，试验数据自动存储。
模块 4：完整技术参数表
主要性能指标 |
测试项目 | a）机械锁止装置部分寿命试验； b）分断能力； c）正常操作（使用寿命） |
测试样品范围 | 交、直流充电枪 |
工位 | 单工位 |
电气控制方式 | 三菱PLC智能集成控制、7寸彩色人机触摸界面操作 |
运行方式 | 手动或程控运行 |
功能 | 具备模拟充电接口正常操作功能，既能够结合充电接口插拔操作、机械锁止装置解锁/闭锁，也可单独进行测试，具备可编程设置试验速度、试验时间和试验次数； |
驱动方式 | 伺服电机驱动插拔动作及旋转沾液动作，辅助气缸实现开关联锁机构开闭， |

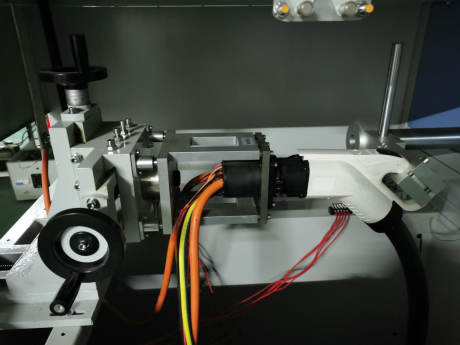

试样夹具及夹持方式 | 机械装夹， X/Y/Z三维可调夹具，可调节夹持点位置，适配国标、美标、欧标交/直流充电接口的通用夹具； |
自动翻转 | 具备充电枪夹持处自动翻转机构，可90º翻转，并且翻转保持时间可范围内任意设定（0～600）s |
试验次数 | 0~999999次，可预置，计数到达设定值时能自动停机 |
分断能力接通时间 | 1-999.9s，可预置（标准要求电气接触应维持不多于4s，不小于2s） |
插拔速率 | 0-10次/min，可预置（3.75周期/min、7.5行程/min） |
试验行程 | 0-150mm，可预置（试验插头和试验插座间距≥50mm） |
试验速度 | 0-850mm/s可触摸屏直接预置 |
力值显示 | 配置100kg量程力值传感器，可实时监测力值，可形成力值-时间曲线，可显示*大插入力和拔出力，以及显示当前力值，力值范围（0～1000）N，示值误差≤±0.5%F.S.,分辨力≤0.1N |
锁止装置 | 具备对机械锁止装置自动按压功能，模拟正常操作工况 |
溶液槽盒 | 具备三种测试液体槽，可分别容纳GB/T20234.1-2023表10酸雨模拟溶液、表11盐水模拟溶液、表13浊水模拟溶液 |
浸液要求 | 浸泡液体次数，浸泡时间，凉干时间，插拔次数，循环次数可设置 |
负载 | 外接 |
检测功能 | 当接负载时，能实现断路报警，并记录当前次数 |
安全保护 | 接地保护、短路保护、过载保护 |
模块 5：适配测试样品范围
覆盖国标交流枪、国标大功率直流枪、欧标 CCS1/CCS2、美标充电枪、工业耦合器、车载插座，配图辅助说明。
模块 6：应用场景
新能源充电枪生产厂家：出厂可靠性老化检测
第三方汽车零部件检测机构：国标型式试验
车企研发实验室：充电接口耐久可靠性验证
工业插头插座制造企业：电气附件分断能力检测
高校新能源实训实验室：教学试验设备
这台设备可以测试 CCS 直流充电枪吗？
答：支持，三轴可调夹具适配国标、欧标 CCS、美标全部交直流充电接口，符合 IEC62196 标准试验要求。
设备是否可以做带载分断能力测试？
答：支持外接负载，通断时长可编程，负载断路自动记录故障次数并报警。
能否模拟盐水、酸雨浸泡测试？
答：设备自带 3 组独立溶液槽，浸泡时长、循环次数、晾干时间均可自由设置。
