模块 1：产品概述

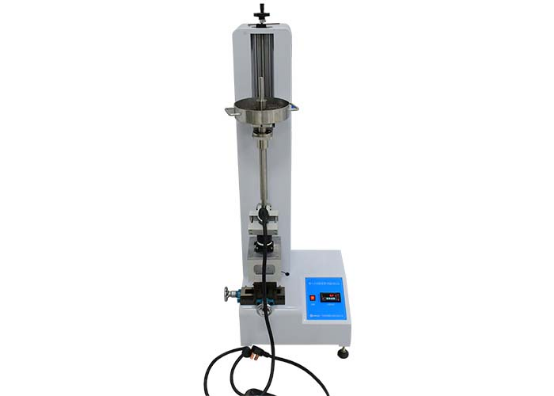

SNQC1013A 充电枪插入力试验装置严格遵循 GB/T20234.1-2023 第 7.17、IEC62196-1:2025 clause16.16 插入力标准，配备交流 9.2kg、直流 13.2kg 标准主重物，搭配 0.8kg 砝码 5cm 自由跌落冲击结构；十字精密滑台双向对中夹具，0~500N 高精度测力传感器实时显示力值，检验充电枪插入顺滑度，测试记录可用于 CCC、欧盟 IEC 出口认证。

模块 2：适配执行标准表格

模块 3：适用试样 & 试验用途

1. 适用样品：国标交流 16/32A 充电枪、大功率直流快充枪、车载车辆插座、储能耦合器

2. 核心试验用途

   将充电枪垂直固定，加载标准主重物，0.8kg 砝码从 5cm 高度自由跌落冲击，观测枪体可完全插入插座触头到位；同步采集插入峰值力，判定插入阻力符合标准限值，是充电枪出厂、型式认证强制检测项目。

3. 配套说明：整机含主机机架、双向微调工装、全套标准重物、测力显示仪表，到货即可开展标准测试。

4.


模块 4：设备结构与测试原理

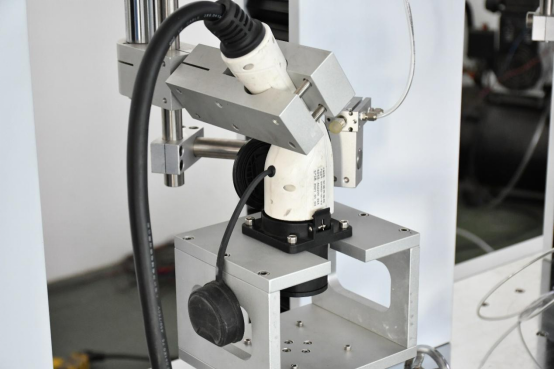

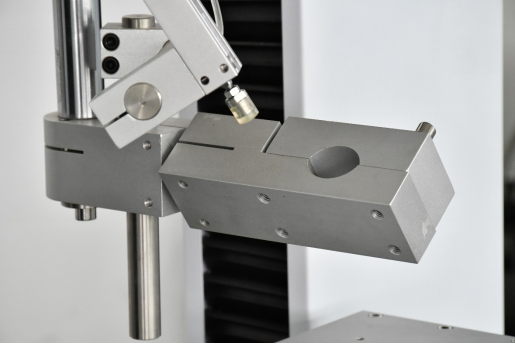

1. 整机结构：立式铝合金机架、垂直升降导杆、枪体可调夹持手柄、十字楔形滑台插座底板、0~500N 拉压力传感器、重物承载盆、0.8kg 跌落砝码、数显测力仪表；

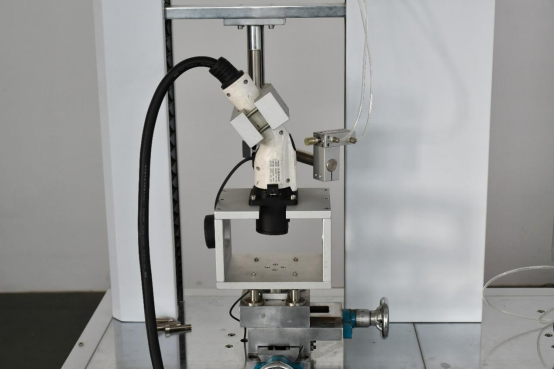

2. 测试原理：插座固定于底部十字滑台，充电枪垂直夹持在上方工装，加装对应规格主重物；提升 0.8kg 砝码至 5cm 高度自由跌落冲击，依靠自重冲击使枪体插入，仪表实时读取插入峰值力，判定是否满足国标要求。

3.


模块 5：完整性能参数总表

模块 6：产品核心差异化优势

1. 国标 IEC 双标准一体：一套设备覆盖交流、直流充电枪插入力全部强制试验，无需分购两套工装；

2. 全套标准砝码配齐：9.2/13.2kg 主重物 + 0.8kg 冲击砝码 + 微调钢珠，开箱直接测试；

3. 十字双向对中滑台：任意型号充电枪均可精准对位，消除装配偏移带来测试误差；

4. 实时测力数显：可直观读取插入峰值力，数据可记录用于实验室报告；

5. 长直线导向轴承：插入过程无卡顿，测试结果重复性高；

6. 整机轻量化立式机架，实验室台面摆放，操作简单无需专业培训。

7.


模块 7：应用行业

• 交直流充电枪、充电桩整机生产企业（出厂插入力全检）

• 储能连接器、车载插座研发质检实验室（型式验证）

• CNAS 认可第三方新能源检测机构（CCC 认证专用工装）

• 外贸充电连接器出口厂商（IEC62196 全套认证测试）

•


模块 8：站内关联配套产品

1. 插拔力整套工装：SN1013 机械负荷试验装置、SNQC1013C 拔出力量规

2. 充电枪全套检测设备：SNQC1023A 电子锁试验机、SNQC11012 端子摇摆机、SNQC1011 可插入量规、SNQC1006B 温升系统

3. 安规配套：SN6872F 安规综合仪、JVB300H 二次元影像仪

所有设备名称添加锚文本跳转链接，双向导流提升全站权重

模块 9：FAQ 问答

1. Q：SNQC1013A 可以做 GB/T20234 充电枪插入力试验吗？

   A：完全匹配国标 7.17 条款与 IEC62196 插入力标准，9.2/13.2kg 标准重物齐全，测试数据可用于 3C 认证。

2. Q：交流和直流枪使用的重物有区别吗？

   A：交流充电枪采用 9.2kg 主重物，直流快充使用 13.2kg 主重物，配套 0.8kg 统一冲击砝码。

3. Q：插座位置可以前后左右调节吗？

   A：底部十字楔形精密滑台，X/Y 双向微调，各类国标、欧标插座均可精准对中。

4. Q：设备能读出插入*大力吗？

   A：搭载 0~500N 高精度测力传感器，仪表实时显示插入峰值力，方便记录归档。
