模块 1：产品概述

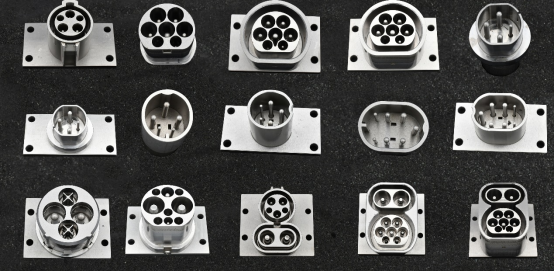

SNQC1013C 充电枪拔出力量规全套 18 支标准模套，采用 S136 模具钢精密加工，严格复刻 GB/T20234.2/3、IEC62196-2/-3 标准图纸尺寸；覆盖 16A/32A/63A 单相 / 三相交流、250A 大功率直流充电枪，用于充电接口拔出力、配合间隙、可插入性检测，尺寸可计量校准，检测数据满足 CCC、欧盟 IEC 型式认证要求。

模块 2：适配标准对照表

模块 3：适用试样 & 试验用途

1. 适用样品：16A/32A 单相交流充电枪、63A 三相充电连接器、250A 大功率直流快充枪、车载充电插座、储能耦合器

2. 核心试验用途

• 配合 SN1013 机械负荷装置完成国标拔出力砝码测试；

• 校验插头与插座配合间隙，判定插拔顺畅度；

• 验证锁止机构装配尺寸合规性，满足 CCC、出口 IEC 强制检测；

3. 配套说明：全套 18 支独立标准量规，配套尺寸对照表，可搭配砝码负荷装置成套采购。

4.


模块 4：设备结构与加工工艺

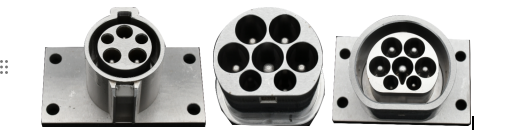

1. 材质结构：整体 S136 不锈钢一体模套，底座预留标准安装孔，可固定测试工装；

2. 加工标准：插销尺寸公差 + 0.01/0mm，孔中心间距 ±0.05mm，内孔镜面抛光 0.8μm 光洁度，耐磨不易磨损变形；

3. 使用原理：将量规固定在 SN1013 负荷装置工装，装入待测充电插头，悬挂标准砝码 60s，观察插头脱出情况，判定拔出力是否达标。

4.


模块 5：完整性能参数总表

模块 6：产品核心差异化优势

1. 18 款全套一站式配齐：覆盖国标 + 欧标交流 / 直流全规格充电枪，无需零散单独采购单支量规；

2. S136 优质模具钢：耐磨耐腐蚀，长期反复测试尺寸不变形，计量周期长；

3. 完全对标原版标准图纸：每支严格复刻 IEC/GB 图纸公差，检测结果具备 CNAS 实验室溯源效力；

4. 可配套 SN1013 砝码装置成套出货，一套解决拔出力全套检测需求；

5. 镜面抛光内孔无毛刺，不会划伤充电枪插针，保护试样；

6. 分型号清晰区分交流 / 直流，工程师快速选型，减少测试失误。

7.


模块 7：应用行业

• 新能源交直流充电枪、充电桩整机生产企业（出厂拔出力抽检）

• 储能连接器、车载充电插座研发实验室（型式验证）

• CNAS 认可第三方新能源检测机构（CCC、IEC 认证专用工装）

• 外贸充电连接装置出口厂商（欧盟 IEC 全套检测）

•


模块 8：站内关联配套

1. 配套测试工装：SN1013 充电接口机械负荷试验装置（砝码拔出力台）

2. 充电枪全套检测：SNQC1023A 电子锁试验机、SNQC11012 端子摇摆机、SNQC1011 可插入量规、SNQC1006B 温升系统

3. 安规配套：SN6872F 安规综合仪、JVB300H 二次元影像仪

全部产品添加锚文本双向跳转，全站互相导流提升权重

模块 9：FAQ 问答

1. Q：SNQC1013C 可以搭配 SN1013 砝码装置做拔出力测试吗？

   A：完全适配，尺寸匹配 SN1013 工装安装位，组合可完成 GB/T20234 全套拔出力试验。

2. Q：全套一共多少支，包含直流快充量规吗？

   A：全套 18 支，包含 IEC250A 直流、国标直流快充专用模套，交直流全覆盖。

3. Q：量规尺寸可以计量校准吗？

   A：S136 精密加工，公差可控，可送计量院校准并出具尺寸检测证书。

4. Q：国标和欧标量规是分开两套吗？

   A：18 支整合一套，同时包含 GB 国标、IEC 欧标所有型号，国内 + 出口客户通用。
