模块 1：产品概述

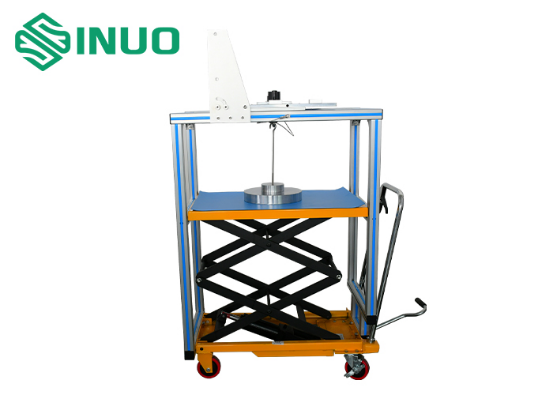

SN1013 充电接口机械负荷试验装置完全遵循 GB/T20234.1-2023、IEC62196-1:2025 标准，集成充电接口机械负荷、锁止装置强度、拔出力三项强制砝码试验；设备采用液压升降托盘、可调横竖通用夹具，搭配全套主辅叠加砝码，可沿水平轴线 0°/90°/180°/270° 四向保压 60s，检验充电枪防脱出结构，测试记录可用于 3C、欧盟 IEC 出口认证。

模块 2：适配执行标准表格

模块 3：适用试样 & 试验用途

1. 适用样品：交流 / 直流充电枪、车载充电插座、储能连接器、国标 / 欧标充电耦合器

• 拔出力试验：解锁后悬挂标准砝码，验证充电枪不会轻易脱出插座；

• 锁止装置负荷：垂直悬挂砝码，考核锁扣承载不松脱；

• 90° 四向机械负荷：每 90° 角度保压 60s，模拟日常倾斜拉扯工况，验证壳体与锁止结构强度；

3. 配套说明：整机含升降机架、全套主辅砝码、可调夹持工装，S136 标准量规可选配，到货即可开展标准检测。

4.


模块 4：设备结构与测试原理

1. 整机结构：铝合金铝型材框架、手动液压升降砝码托盘、横竖双向可调夹持夹具、吊环式挂钩组件、分级叠加标准砝码；

2. 测试原理：充电插座 / 枪固定夹具，对应规格砝码悬挂于插头端，液压托举砝码缓慢释放，保持 60s；依次旋转 90° 完成 4 个方向负荷测试，观测插头无脱落、壳体无变形开裂即为合格。

3.


模块 5：完整性能参数总表

模块 6：产品核心差异化优势

1. 三项目一体化工装：一台完成拔出力、锁止强度、四向机械负荷三项国标强制试验，无需分购多套砝码台；

2. 全套分级叠加砝码：覆盖交流 / 直流全规格充电枪载荷，自由组合 100~750N 全部标准力值；

3. 横竖双向可调夹具：交流、直流各类枪型通用，无需更换工装；

4. 吊环式挂钩设计：相比传统 D 夹拆装试样更省力，测试效率更高；

5. 液压升降托盘：平稳托举释放砝码，无冲击载荷，试验结果稳定；

6. 完全对标国标图纸：整机尺寸匹配 GB/T20234、IEC62196 标准试验布置图，检测数据可用于 CNAS 报告。

7.


模块 7：应用行业

• 交直流充电枪、充电桩整机制造企业（出厂防脱出强度抽检）

• 储能连接器、车载充电插座研发实验室（型式验证）

• CNAS 第三方新能源检测机构（CCC、IEC 认证专用工装）

• 外贸充电连接装置出口厂商（欧盟 IEC 全套机械负荷测试）

•


模块 8：站内关联配套

1. 充电枪全套检测：SNQC1023A 电子锁试验机、SNQC11012 端子摇摆台、SNQC1011 可插入量规、SNQC1006B 温升系统

2. 安规配套：SN6872F 安规综合仪、SNBC-2000 拉力机、JVB300H 二次元

所有设备名称添加锚文本双向跳转，提升全站权重

模块 9：FAQ 问答

1. Q：SN1013 能做 GB/T20234 全部拔出力与机械负荷测试吗？

   A：可以，集成拔出力、锁止装置强度、90° 四向负荷三项标准试验，完全匹配国标与 IEC 图纸要求。

2. Q：砝码可以叠加使用吗？

   A：支持主砝码 + 附加砝码叠加组合，覆盖 100N~750N 全部标准载荷。

3. Q：交流和直流充电枪都能测吗？

   A：夹具横竖可调，配备 100N 交流、140N 直流专用砝码，适配全部国标交直流枪型。

4. Q：标准量规是标配吗？

   A：S136 不锈钢标准量规为选配项目，有计量溯源需求可加购。
