模块 1：产品概述

SNQC1023A 充电枪电子锁止综合试验机严格遵循 GB/T20234.1-2023、IEC62196-1:2025 全套电子锁标准，一台集成正常使用寿命、手动应急解锁、锁杆结构强度、极限循环寿命四大强制试验；搭载三菱 PLC 控制系统与 7 寸彩色触控屏，0~50N 高精度测力模组，三轴可调通用夹具，覆盖交直流充电枪电子锁全部认证检测项目，测试数据可直接用于 3C、欧盟出口认证。

模块 2：适配执行标准表格

模块 3：适用试样 & 试验用途

1. 适用样品：直流车辆插头电子锁、交流车载插座电控锁、交直流充电枪机械锁、储能连接器锁止装置；

• 正常操作寿命试验：数万次通断循环，验证锁止机构长期磨损；

• 手动应急解锁测试：模拟断电手动解锁受力，检测解锁阻力合规性；

• 极限条件循环寿命：高低负载连续动作，验证极限工况可靠性；

• 锁杆结构强度：轴向推拉施力，判定锁杆无变形断裂；

3. 配套说明：整机含 PLC 控制柜、三轴可调通用夹具、测力传感模组、全套控制程序，到货即可开展标准测试。

4.


模块 4：设备结构与测试原理

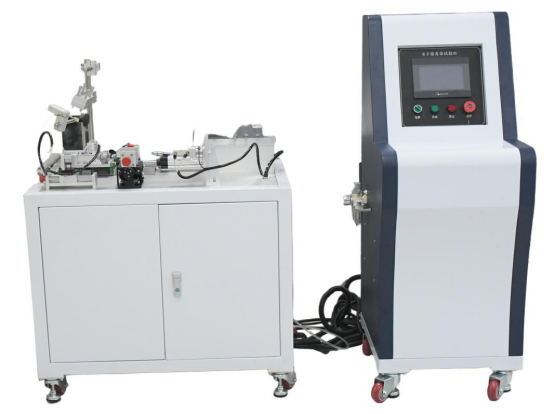

1. 整机结构：一体式铝合金机架、气缸 + 滚珠丝杆同步驱动机构、独立电控操作台、7 寸彩色触控屏、三轴可调试样夹具、0~50N 高精度推拉测力传感器；

2. 测试原理：充电锁试样固定于三轴夹具，PLC 预设循环次数、施力大小、通断电时序；设备自动完成闭锁 - 解锁循环，实时采集解锁力、锁杆推拉载荷、锁杆位移，监测锁止信号反馈，出现异常自动停机记录故障数据。

3.


模块 5：完整性能参数总表

模块 6：产品核心差异化优势

1. 四合一综合一体机：一台设备覆盖 GB/T20234 全部电子锁四项强制试验，替代四台单一功能试验机，大幅降低采购与占地成本；

2. 高精度测力位移模组：0.1N、0.01mm 高分辨率，数据满足 CNAS 实验室计量溯源要求；

3. 全制式通用三轴夹具：无需更换工装，兼容国标、美标、欧标交直流各类充电电子锁；

4. 完整电控模拟系统：0~24V 可调电源 + 可调负载电流，完美复现整车真实供电工况；

5. PLC 智能程序控制：可独立设置每一项试验时序、次数、力值，自动记录故障点位；

6. 多重安全防护短路、过载、信号丢失实时停机，保护试样与设备不受损坏。

7.


模块 7：应用行业

• 新能源交直流充电枪、储能连接器生产企业（出厂全套锁止可靠性检测）

• 整车厂车载充电插座研发实验室（零部件型式验证）

• CNAS 认可第三方新能源检测机构（国标 3C、欧盟 IEC 认证专用设备）

• 外贸充电连接装置出口厂商（IEC62196 全套电子锁测试）

• 充电桩整机制造企业（充电接口锁耐久性质检）

•


模块 8：站内关联配套产品

1. 充电枪全套检测工装：SNQC11012 端子摇摆试验机、SNQC1011 可插入量规、SNQC1006B 温升短时系统

2. 安规可靠性配套：SN6872F 安规综合仪、SNBC-2000 线缆拉力机、JVB300H 二次元影像仪

所有设备名称添加锚文本跳转链接，双向导流提升全站权重

模块 9：FAQ 问答

1. Q：SNQC1023A 能完成 GB/T20234 全部电子锁测试项目吗？

   A：完全覆盖国标规定正常寿命、应急解锁、极限循环、锁杆强度四项强制试验，满足 3C 认证全套检测需求。

2. Q：测力精度能否用于 CNAS 实验室报告？

   A：0~50N 测力模组误差≤±0.5% FS，可送计量院校准，原始测试数据可直接作为认证报告依据。

3. Q：夹具可以适配欧标直流充电锁吗？

   A：三轴可调通用夹具，兼容国标、美标、欧标各类交直流充电电子锁，无需额外更换工装。

4. Q：设备可以自动记录锁止失效故障吗？

   A：实时监测电子锁通断反馈信号，信号异常即刻停机并记录故障循环次数，方便失效分析。
