灯具调节装置试验机 SN996
    发布时间: 2026-10-26 16:40

SN996 灯具调节装置试验机，严格依据 GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》4.14.3、IEC60598‑1:2014 clause4.14.3 标准开发；设备由电气控制柜与机械执行机构两部分组成；PLC 搭配 7 寸彩色触摸屏、伺服电机驱动；可实现单侧旋转、双向摆动，模拟台灯、落地灯活动接头、升降装置、调节支架、伸缩管正常反复调节‑复位工况；检验灯具内部软线、软缆是否出现受压、受夹、损伤、纵轴绞扭超过 360° 等不良现象；考核灯具调节机构对内部电源线的干涉风险；广泛用于台灯落地灯生产企业、照明研发实验室、第三方安规检测机构。

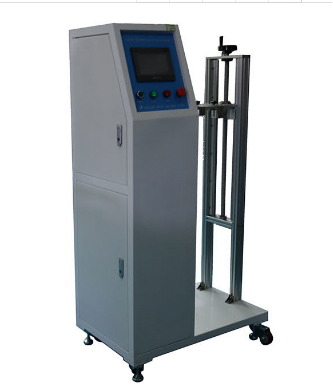

灯具调节装置试验机 SN996

一、产品简介

SN996 灯具调节装置试验机，严格依据 GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》4.14.3、IEC60598‑1:2014 clause4.14.3 标准开发；设备由电气控制柜与机械执行机构两部分组成；PLC 搭配 7 寸彩色触摸屏、伺服电机驱动；可实现单侧旋转、双向摆动，模拟台灯、落地灯活动接头、升降装置、调节支架、伸缩管正常反复调节‑复位工况；检验灯具内部软线、软缆是否出现受压、受夹、损伤、纵轴绞扭超过 360° 等不良现象；考核灯具调节机构对内部电源线的干涉风险；广泛用于台灯落地灯生产企业、照明研发实验室、第三方安规检测机构。


二、执行测试标准

GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》第 4.14.3 条款

IEC60598‑1:2014《Luminaires‑Part1:General requirements and tests》clause4.14.3


三、核心结构与功能

整机结构：PLC 触摸屏电气控制柜、伺服驱动模组、可回转摆杆机构、可调节机械试样夹持夹具、手动拉伸调节组件、移动脚轮。
测试原理：将带软线软缆的灯具调节装置试样可靠夹持；触摸屏预置旋转角度、摆动模式、试验速率、循环总次数；伺服电机驱动摆杆执行从调节范围一端到另一端再返回起点的完整操作周期；反复模拟日常调节动作；试验完成检查软线软缆有无挤压、夹伤、过度绞扭、导体断线绝缘破损，评判灯具调节装置结构安全性。
产品特点：

  1. PLC+7 寸彩色触摸屏控制，伺服驱动，运行稳定；

  2. 支持单侧旋转、两侧摆动两种试验模式，旋转角度 0‑360° 任意设置；

  3. 摆杆*大回转半径 R500mm；手动拉伸行程 0‑650mm 适配不同规格试样；

  4. 试验速率 0‑10 次 /min，试验循环次数 0‑999999 次可预置；

  5. 机械夹具夹持点位置可调，适配台灯、落地灯多种调节接头试样；

  6. 整机带移动脚轮，方便试验室移位；负载电源接口为外接配置。

四、主要技术参数

项目参数
型号SN996 灯具调节装置试验机
试验工位单工位
控制系统PLC 智能集成控制、7 寸人机触摸界面操作
驱动方式伺服电机驱动
夹持方式机械装夹，夹持点位置可调
旋转角度0‑360° 任意可调；可单侧旋转或两侧摆动
摆杆*大回转半径R500mm
拉伸动作行程0‑650mm（手动调节）
试验速率0‑10 次 /min（小于 600 次 /h）
预置试验次数0~999999 次；一次周期：末端到另一端再回到起点
负载电源外接
整机配置控制柜 + 机械执行机构，移动脚轮
工作电源AC220V 50Hz

五、试样范围

带有软线或软缆的灯具调节装置：台灯、落地灯活动接头、升降装置、调节支架、伸缩管类灯具试样。


六、试验判定项目

结构评价：完成标准规定反复调节循环试验；内部软线软缆无受压、受夹、机械损伤，线缆沿纵轴绞扭不得超过 360°；绝缘、导体完好，满足 GB7000.1‑2015、IEC60598‑1 标准，判定试验合格。


七、使用环境条件

环境温度 5‑35℃；环境相对湿度 30‑85% RH；放置平整地面；无剧烈振动、粉尘腐蚀性气体；供电 AC220V 可靠接地；试样负载电源需要用户外接。
