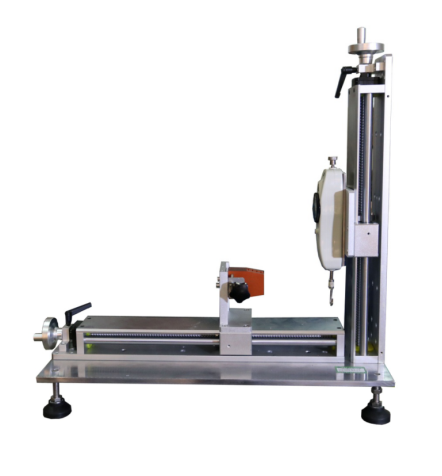

半灯具弯矩试验装置 SN995
发布时间: 2026-10-26 16:11
SN995 半灯具弯矩试验装置，严格依据 GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》4.14.2、IEC60598‑1:2014、IEC62560‑2015、IEC61199‑2014 标准开发；铝型材整机框架，手轮丝杆滑块无极调节，配置数显推拉力计；利用推拉力计配合软绳对试样施力，测得拉力乘以力臂，计算半灯具对灯座产生的弯矩；防止半灯具自重产生过大弯矩造成灯座损坏；同时支持拓展 G5、G13 荧光灯灯座轴向力测试；广泛用于自镇流 LED 灯、荧光半灯具、照明灯具生产企业、第三方安规检测实验室。
一、产品简介
SN995 半灯具弯矩试验装置，严格依据 GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》4.14.2、IEC60598‑1:2014、IEC62560‑2015、IEC61199‑2014 标准开发；铝型材整机框架，手轮丝杆滑块无极调节，配置数显推拉力计；利用推拉力计配合软绳对试样施力，测得拉力乘以力臂，计算半灯具对灯座产生的弯矩；防止半灯具自重产生过大弯矩造成灯座损坏；同时支持拓展 G5、G13 荧光灯灯座轴向力测试；广泛用于自镇流 LED 灯、荧光半灯具、照明灯具生产企业、第三方安规检测实验室。
二、执行测试标准
GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》第 4.14.2 条款IEC60598‑1:2014《Luminaries‑Part1:General requirements and tests》clause4.14.2IEC 62560‑2015《Self‑ballasted LED‑lamps for general lighting services by voltage＞50V‑Safety specifications》clause 6.2 table 2IEC61199‑2014《single‑capped fluorescent lamps‑Safety specifications》clause A2.1IEC60598.1 第 4.4.4 条款 i)（拓展荧光灯灯座轴向力）
三、核心结构与功能
整机结构：铝型材主机框架、手轮丝杆滑块调节机构、数显推拉力计组件、专用灯座夹具组件、水平调平地脚。测试原理：将半灯具试样夹持固定，推拉力计通过软绳与半灯具连接；手轮调节滑块位置，测得灯具自由弯曲的拉力；拉力数值乘以力臂，换算得到实际弯矩；对比标准限值，判定半灯具自重施加给灯座的弯矩是否合格；更换工装可完成 G5、G13 荧光灯灯座轴向力检测。产品特点： 手轮丝杆驱动，滑块位置无极调节，可适配 0‑400mm 长度半灯具试样；
数显推拉力计，0‑100N 量程，0.1N 高分辨率，力值读取直观；
整机铝型材结构，配调平地脚，设备放置平稳；
一机两用，除半灯具弯矩，拓展支持 G5（15N）、G13（30N）荧光灯灯座轴向力测试；
手动操作，结构简洁，试验室台面摆放使用。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN995 半灯具弯矩试验装置 |
| 数显推拉力计 | 量程 0‑100N，分辨率 0.1N，数字显示 |
| 可测灯具长度 | 0‑400mm |
| E14、B15 灯座限值 | *大质量 1.8kg，*大允许弯矩 0.9N・m |
| E27、B22 灯座限值 | *大质量 2.0kg，*大允许弯矩 1.8N・m |
| 调节方式 | 手轮 + 丝杆滑块，无极调节 |
| 拓展测试项目 | 荧光灯灯座轴向力测试：G5 (15N)、G13 (30N) |
| 整机材质 | 铝型材框架，金属底座，带水平调平地脚 |
| 放置方式 | 台式桌面摆放 |
五、试样范围
E14/B15/E27/B22 螺口、卡口灯座配套半灯具；自镇流 LED 灯、单端荧光半灯具；拓展 G5、G13 荧光灯灯座。
六、试验判定项目
结构评价：完成半灯具弯矩测试；半灯具施加到灯座的弯矩不超过标准限值；灯座无开裂、变形、松动损坏，满足 GB、IEC 标准，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度 30‑85% RH；放置平整工作台面；无剧烈振动，无腐蚀性粉尘气体。
