首页 >> 防尘防水检测设备 >> IPX3/4/5/6 防淋水及喷水试验箱 SN4416

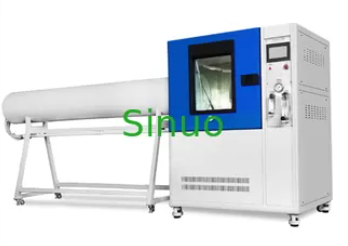

IPX3/4/5/6 防淋水及喷水试验箱 SN4416
    发布时间: 2026-10-19 17:34

SN4416 IPX3/4/5/6 防淋水及喷水试验箱，严格依据 GB/T4208‑2017《外壳防护等级（IP 代码）》、GB7000.1‑2015、IEC60529:2013、IEC60598‑1:2014 标准开发；箱式一体化密闭结构，集成 R400 摆管 IPX3/IPX4 淋水机构、加长筒体 IPX5/IPX6 高压喷水机构；配置水循环及水过滤清洁装置，避免针孔堵塞；试样升降旋转转台，转台可角度停顿；PLC+7 寸触摸屏全套智能控制；一机完成 IPX3 防淋水、IPX4 防溅水、IPX5 防喷水、IPX6 防强烈喷水四项防水等级试验；区别于 SN4415 开放式分体设备，本机箱内闭环水循环，场地整洁，用水更节约；广泛用于户外照明灯具、家用电器、汽车摩托车零部件、通讯电子产品、密封件生产企业、第三方安规检测实验室。



IPX3/4/5/6 防淋水及喷水试验箱 SN4416

一、产品简介

SN4416 IPX3/4/5/6 防淋水及喷水试验箱，严格依据 GB/T4208‑2017《外壳防护等级（IP 代码）》、GB7000.1‑2015、IEC60529:2013、IEC60598‑1:2014 标准开发；箱式一体化密闭结构，集成 R400 摆管 IPX3/IPX4 淋水机构、加长筒体 IPX5/IPX6 高压喷水机构；配置水循环及水过滤清洁装置，避免针孔堵塞；试样升降旋转转台，转台可角度停顿；PLC+7 寸触摸屏全套智能控制；一机完成 IPX3 防淋水、IPX4 防溅水、IPX5 防喷水、IPX6 防强烈喷水四项防水等级试验；区别于 SN4415 开放式分体设备，本机箱内闭环水循环，场地整洁，用水更节约；广泛用于户外照明灯具、家用电器、汽车摩托车零部件、通讯电子产品、密封件生产企业、第三方安规检测实验室。


二、执行测试标准

GB/T4208‑2017《外壳防护等级（IP 代码）》IPX3、IPX4、IPX5、IPX6
GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》
IEC60529:2013《Degrees of protection provided by enclosure (IP code)》

IEC60598‑1:2014《Luminaries‑Part1:General requirements and tests》


三、核心结构与功能

整机结构：SUS304 不锈钢主箱体、加长 IPX5‑6 喷水筒体、R400 摆管淋水机构、IPX5/IPX6 喷水喷枪组件、水循环过滤系统、水位检测单元、Φ400mm 升降旋转试样转台、PLC+7 寸触摸屏控制系统、相序漏电缺水保护模块。
测试原理：设备内部供水系统输出标准流量水压；摆管摆动完成 IPX3、IPX4 淋溅水试验；通过加长筒体内部喷枪完成 IPX5、IPX6 高压强喷水试验；试样放置升降旋转转台，1r/min 匀速旋转，支持角度停顿，保证样品外壳全部表面经受标准水流冲击；箱内水体经过滤后循环回收利用；试验结束检查样品内部进水情况，判定外壳 IP 防水防护等级。
产品特点：

  1. 箱式一体化，集成 IPX3‑IPX6 全部项目，闭环水循环，带过滤装置，防止摆管针孔堵塞；

  2. IPX3‑IPX4 无需更换摆管，盲孔 / 通孔针头切换即可实现等级切换；

  3. R400 摆管，标准摆角 IPX3：±60°（120°）；IPX4：±175°（350°），摆动速度严格匹配国标；

  4. 加长喷水筒体，保证 IPX5/IPX6 喷嘴距离试样 2.5‑3m 标准喷水距离；

  5. Φ400mm 升降旋转转台，高度 350‑600mm 可调，可角度停顿，*大承重 50kg；

  6. 7 寸触摸屏 PLC 智能控制，流量、时间参数预置；浮球阀自动补水，高低水位报警、缺水保护；

  7. 全套安全保护：相序、漏电、缺水、故障异常报警。

四、主要技术参数

项目参数
型号SN4416 IPX3/4/5/6 防淋水及喷水试验箱
可测 IP 等级IPX3、IPX4、IPX5、IPX6
控制系统PLC+7 寸彩色触摸屏智能控制
内箱尺寸W×D×H=900×900×1050mm
外箱尺寸W×D×H=1380×3800×1950mm
摆管规格R400mm，可选配 R200mm
淋雨针孔Φ0.4mm；IPX3 夹角 120°，IPX4 夹角 180°，孔间距 50mm
摆管摆动角度IPX3：±60°(120°)；IPX4：±175°(350°)
摆管摆动速度IPX3：4s / 往复；IPX4：12s / 往复
IPX3/4 水流量1‑10L/min 可调
IPX5 喷嘴Φ6.3mm；流量 12.5±0.625L/min
IPX6 喷嘴Φ12.5mm；流量 100±5L/min
喷水距离2.8m（标准 2.5‑3m）
试样转台Φ400mm；转速 1r/min；支持角度停顿；升降 350‑600mm；*大承重 50kg
水循环系统内置水箱 + 水过滤清洁装置，循环用水；浮球阀自动进水，高低水位报警
试验计时范围0.01S～99.9min 可预置
箱体材质内箱及加长喷水筒体均为 SUS304 不锈钢
安全保护相序保护、漏电保护、缺水保护、异常故障保护
整机供电AC220V±5% 50Hz，功率 10KW
使用水源洁净自来水，无杂质

五、试样范围

电工电子产品、汽车摩托车零部件、通讯设备、家用电器、户外照明灯具、各类带外壳密封件产品。


六、试验判定项目

结构评价：完成对应 IP 等级淋水 / 喷水试验；样品外壳内部无有害进水，电气功能不受影响；外壳密封防护性能满足 GB/T4208‑2017 对应 IP 等级，判定试验合格。


七、使用环境条件

环境温度 15‑35℃；环境相对湿度 25‑75% RH；大气压力 86‑106kPa；场地地面平整；场地具备进水、良好排水，配置防水漏电保护开关；使用洁净无杂质自来水。
