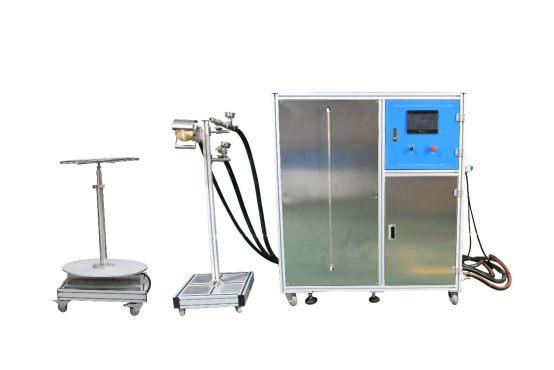

IPX3/4/5/6 防淋水及喷水测试系统 SN4415
    发布时间: 2026-10-19 16:44

SN4415 IPX3/4/5/6 防淋水及喷水测试系统，严格依据 GB/T4208‑2017《外壳防护等级（IP 代码）》、GB7000.1‑2015、IEC60529:2013、IEC60598‑1:2014 标准开发；开放式分体结构，由手持式 IPX3/4 淋水机构、IPX5/6 高压喷水机构、可调支架、500L 不锈钢储水箱电气控制柜、Φ600mm 旋转试样转台组成；转台转速 1r/min，带动样品 360° 旋转，实现产品各个面均匀受水冲击；可完成 IPX3 防淋水、IPX4 防溅水、IPX5 防喷水、IPX6 防强烈喷水四项防水等级试验；广泛用于户外照明灯具、家用电器、汽车摩托车零部件、通讯电子产品、密封件生产企业、第三方安规检测实验室。

IPX3/4/5/6 防淋水及喷水测试系统 SN4415

一、产品简介

SN4415 IPX3/4/5/6 防淋水及喷水测试系统，严格依据 GB/T4208‑2017《外壳防护等级（IP 代码）》、GB7000.1‑2015、IEC60529:2013、IEC60598‑1:2014 标准开发；开放式分体结构，由手持式 IPX3/4 淋水机构、IPX5/6 高压喷水机构、可调支架、500L 不锈钢储水箱电气控制柜、Φ600mm 旋转试样转台组成；转台转速 1r/min，带动样品 360° 旋转，实现产品各个面均匀受水冲击；可完成 IPX3 防淋水、IPX4 防溅水、IPX5 防喷水、IPX6 防强烈喷水四项防水等级试验；广泛用于户外照明灯具、家用电器、汽车摩托车零部件、通讯电子产品、密封件生产企业、第三方安规检测实验室。


二、执行测试标准

GB/T4208‑2017《外壳防护等级（IP 代码）》IPX3、IPX4、IPX5、IPX6
GB7000.1‑2015《灯具 第 1 部分：一般要求与试验》
IEC60529:2013《Degrees of protection provided by enclosure (IP code)》

IEC60598‑1:2014《Luminaries‑Part1:General requirements and tests》


三、核心结构与功能

整机结构：IPX3/4 手持式淋水喷头组件、IPX5/6 手持式喷水喷嘴组件、角度可调安装支架、500L 不锈钢储水箱集成控制柜、Φ600mm 电动旋转试样转台、流量计、压力表、水位检测模块、相序漏电缺水保护模块。
测试原理：设备供水系统输出标准流量水压；IPX3/4 黄铜淋水喷头完成淋水溅水试验；更换 IPX5/6 喷嘴完成高压强喷水试验；试样放置在旋转转台上，1r/min 匀速旋转，保证样品外壳全部表面经受标准水流冲击；试验结束检查样品内部进水情况，判定外壳 IP 防水防护等级。
产品特点：

  1. 一机覆盖 IPX3、IPX4、IPX5、IPX6 四个防水等级；手持式喷头喷嘴，支架角度自由调节；

  2. IPX3/4 黄铜淋水喷头 121 个标准出水孔，可拆卸活动挡板；

  3. 转子流量计 + 压力表实时监控流量压力，可选配电子流量计升级；

  4. 500L 不锈钢储水箱，浮球阀自动进水，高 / 低水位报警，缺水保护，防止水泵干烧损坏；

  5. Φ600mm 电动旋转试样转台，转速 1r/min，*大承重 50kg；

  6. 试验时间 0.01S‑99.9 分钟自由预置；具备相序、漏电、缺水多重安全保护；开放式结构，安装调试简单。

四、主要技术参数

项目参数
型号SN4415 IPX3/4/5/6 防淋水及喷水测试系统
可测等级IPX3、IPX4、IPX5、IPX6
IPX3/4 淋水喷头外径 Φ102mm，球面 SΦ75.5mm，共 121 孔，黄铜材质，带可拆卸活动挡板
IPX3/4 水流量10L/min±5%，转子流量计可调，可选电子流量计
工作压力50‑150Kpa，压力表量程 0‑0.25MPa
IPX5 喷嘴Φ6.3mm；流量 12.5±0.625L/min
IPX6 喷嘴Φ12.5mm；流量 100±5L/min
喷水距离2.8m（标准 2.5‑3m）
试样旋转转台Φ600mm，转速 1r/min，*大承重 50kg
储水箱500L 不锈钢，浮球阀自动进水，高低水位报警
试验计时范围0.01S～99.9min 可预置
安全保护相序保护、漏电保护、缺水保护、异常故障保护
控制方式按键操作，可选升级 PLC+7 寸触摸屏智能控制系统
整机供电AC380V±5% 50Hz，功率 5KVA
使用水源洁净自来水，无杂质

五、试样范围

电工电子产品、汽车摩托车零部件、通讯设备、家用电器、户外照明灯具、各类带外壳密封件产品。


六、试验判定项目

结构评价：完成对应 IP 等级淋水 / 喷水试验；样品外壳内部无有害进水，电气功能不受影响；外壳密封防护性能满足 GB/T4208‑2017 对应 IP 等级，判定试验合格。


七、使用环境条件

环境温度 15‑35℃；环境相对湿度 25‑75% RH；大气压力 86‑106kPa；场地地面平整；场地需要具备进水、良好排水，配置防水漏电保护开关；使用洁净无杂质自来水。
