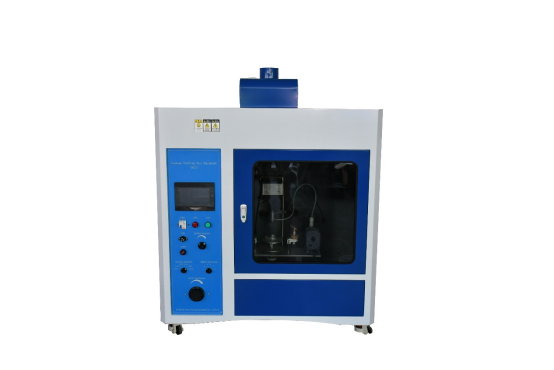

漏电起痕试验仪 SN774A
发布时间: 2026-09-28 17:03
SN774A 漏电起痕试验仪，严格依据 GB/T4207‑2012、GB/T20234.1‑2023 第 7.27、GB/T11918.1‑2014 第 27.5、IEC62196‑1:2025 第 28.4、IEC60112‑2009、UL746A、ASTM D3638‑92 开发；整机封闭式箱体自带排风通风系统；PLC 搭配 7 寸彩色触摸屏，支持红外遥控操作；配置标准铂金电极、进口微量滴液泵；在电场 + 污染电解液共同作用下，考核固体绝缘材料抗漏电起痕能力；测定CTI 相比电痕化指数、PTI 耐电痕化指数；广泛用于新能源充电连接器、低压电器、家用电器、工程塑胶、电子零部件企业、第三方安规检测实验室。
一、产品简介
SN774A 漏电起痕试验仪，严格依据 GB/T4207‑2012、GB/T20234.1‑2023 第 7.27、GB/T11918.1‑2014 第 27.5、IEC62196‑1:2025 第 28.4、IEC60112‑2009、UL746A、ASTM D3638‑92 开发；整机封闭式箱体自带排风通风系统；PLC 搭配 7 寸彩色触摸屏，支持红外遥控操作；配置标准铂金电极、进口微量滴液泵；在电场 + 污染电解液共同作用下，考核固体绝缘材料抗漏电起痕能力；测定CTI 相比电痕化指数、PTI 耐电痕化指数；广泛用于新能源充电连接器、低压电器、家用电器、工程塑胶、电子零部件企业、第三方安规检测实验室。
二、执行测试标准
GB/T4207‑2012《固体绝缘材料在潮湿条件下相比电痕化指数和耐漏电痕化指数的测定方法》GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.27GB/T11918.1‑2014《工业用插头插座和耦合器 第 1 部分：通用要求》第 27.5 章IEC62196‑1:2025 第 28.4IEC60112‑2009UL746AASTM D3638‑92
三、核心结构与功能
整机结构：密闭试验箱体、排风通风系统、铂金电极组件、黄铜接杆、进口微量滴液泵、试液容器、PLC 控制系统、7 寸彩色触摸屏、红外遥控单元、箱内照明、底部脚轮。测试原理：试样放置于工作台，两只标准铂电极以 1.00N 压力压紧样品表面；电极间施加 0‑600V 试验电压；微量泵每隔 30±5s 滴下规定体积 0.1% NH₄Cl 氯化铵电解液；模拟潮湿污秽环境；当回路电流大于 0.5A 时延时 2s 保护切断；记录失效滴数，得到 CTI、PTI 电痕指数，评判绝缘材料耐漏电起痕性能。产品特点：7 寸触摸屏 + 红外遥控双重操作；进口微量泵精准控制滴液体积；铂金标准电极，电极压力触摸屏实时显示；可预置电压、滴液间隔、滴液总次数；带短路延时保护；箱体自带排风、内部照明；适配成品零部件与塑胶样条测试。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN774A 漏电起痕试验仪（触摸屏版） |
| 控制系统 | PLC，7 寸彩色触摸屏，支持红外遥控 |
| 试验电压 | 0‑600V 连续可调，精度 1.5％ |
| 铂电极尺寸 | (5±0.1)×(2±0.1)×≥12mm，30° 斜面尖端 R0.1mm |
| 电极夹角 | 60°±5°，电极间距 4±0.1mm |
| 电极施加压力 | 1.00N±0.05N，触摸屏显示压力 |
| 滴液间隔时间 | 30±5s，可预置修改 |
| 滴液高度 | 35±5mm |
| 滴液次数范围 | 0‑9999 次可预置；进口微量泵 45‑50 滴 /cm³ |
| 标准试液 | A 液 0.1% NH₄Cl（3.95±0.05Ω・m）；B 液 1.7±0.05Ω・m |
| 短路延时保护 | 2±0.1s（电流≥0.5A 触发） |
| 短路电流 | 1±0.1A，压降*大 8% |
| 箱内试验风速 | 0.2m/s |
| 箱体配置 | 自带排风通风系统，箱内照明灯 |
| 整机外形尺寸 | W1100×D550×H1200mm |
| 整机重量 | 约 130kg |
| 工作电源 | 单相 AC220V±10% 50‑60Hz |
| 使用环境 | 温度 10‑35℃；湿度 30‑60% RH，无腐蚀性易燃易爆气体 |
五、试样范围
新能源充电连接器、低压电器、家用电器、电动工具、灯具、电子仪器仪表、信息技术设备、各类固体绝缘、工程塑料材料试样。
六、试验判定项目
结构评价：完成标准规定漏电起痕试验；记录材料 CTI 相比电痕化指数、PTI 耐电痕化指数；材料耐漏电起痕指标满足国标、IEC 标准，则判定试验合格。
七、使用环境条件
环境温度 10‑35℃；环境相对湿度 30‑60% RH；试验室通风良好；供电单相 AC220V±10%；远离振动源、腐蚀性气体。
