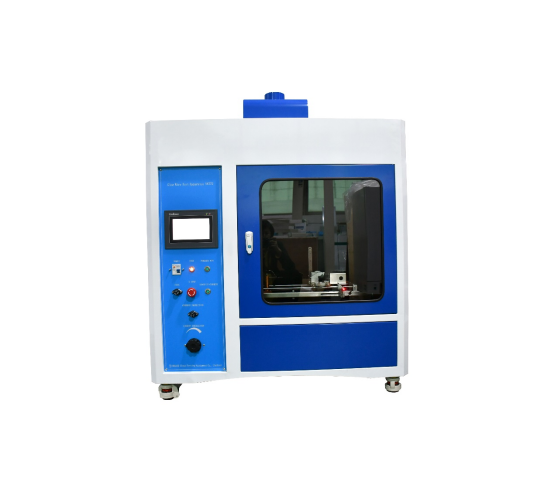

灼热丝试验仪 SN772A
发布时间: 2026-09-28 15:59
SN772A 灼热丝试验仪，严格依据 GB/T5169.10/11/12/13‑2006、GB/T20234.1‑2023 第 7.27、GB/T11918.1‑2014 第 27.4、IEC60695‑2‑10~13、GB4706.1、UL746A 标准开发；采用 PLC 搭配 7 寸彩色触摸屏控制系统；Ni77/Cr20 标准灼热丝，小车自动进给退回；模拟灼热元件、过载电阻带来的热应力，评定固体绝缘材料、电工零部件的着火危险；测定材料灼热丝可燃性指数 GWFI、起燃温度 GWIT；广泛用于新能源充电连接器、家用电器、灯具、塑胶材料企业、第三方安规检测实验室。
一、产品简介
SN772A 灼热丝试验仪，严格依据 GB/T5169.10/11/12/13‑2006、GB/T20234.1‑2023 第 7.27、GB/T11918.1‑2014 第 27.4、IEC60695‑2‑10~13、GB4706.1、UL746A 标准开发；采用 PLC 搭配 7 寸彩色触摸屏控制系统；Ni77/Cr20 标准灼热丝，小车自动进给退回；模拟灼热元件、过载电阻带来的热应力，评定固体绝缘材料、电工零部件的着火危险；测定材料灼热丝可燃性指数 GWFI、起燃温度 GWIT；广泛用于新能源充电连接器、家用电器、灯具、塑胶材料企业、第三方安规检测实验室。
二、执行测试标准
GB/T5169.10‑2006《电工电子产品着火危险试验 第 10 部分：灼热丝装置和通用试验方法》GB/T5169.11‑2006《成品的灼热丝可燃性试验方法》GB/T5169.12‑2006《材料的灼热丝可燃性试验方法》GB/T5169.13‑2006《材料的灼热丝起燃性试验方法》GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.27GB/T11918.1‑2014《工业用插头插座和耦合器 第 1 部分：通用要求》第 27.4IEC62196‑1:2025 第 29.4IEC60695‑2‑10~IEC60695‑2‑13GB4706.1、UL746A
三、核心结构与功能
整机结构：0.5m³ 以上密闭试验箱体、防爆观察窗、排气排风系统、灼热丝加热组件、试样进给小车、接物盘、PLC 控制系统、7 寸彩色触摸屏、K 型进口铠装热电偶、底部承重脚轮。测试原理：将 Ni77/Cr20 灼热丝通电加热至 550‑960℃；小车带动试样以 0.95N 压力压向灼热丝，压入深度 7mm，灼烫保持 30s；之后小车自动退离；记录试样起燃、熄灭时间，观察绢纸、松木板是否引燃；以此判定成品与材料着火危险等级，得到 GWFI/GWIT 指数。产品特点：7 寸触摸屏 + PLC 全程序控制；小车自动进给、计时、退回；进口 K 型热电偶测温，搭配银箔片完成 960℃温度校准；箱体黑色亚光低照度背景，带内部照明；自带排风系统；绢纸‑松木板标准接物组件；可测试成品零部件与材料样条。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN772A 灼热丝试验仪（触摸屏版） |
| 控制系统 | PLC，7 寸彩色触摸屏操作 |
| 灼热丝材质 | Φ4mm±0.04mm，Ni77/Cr20 镍铬合金 |
| 灼热丝施加压力 | 0.95N±0.1N |
| 试样压入深度 | 7mm±0.5mm |
| 小车移动速度 | 10‑25mm/s |
| 试验温度范围 | 550℃～960℃；960℃使用银箔片校准 |
| 热电偶 | 进口 φ1mm 铠装 K 型热电偶，耐温 1100℃ |
| 标准灼烫时间 | 30s±1s，触摸屏可预置修改 |
| 接物盘配置 | 10mm 松木板 + 12‑30g/m² 绢纸，试样下方 200±5mm |
| 试验箱体 | 容积＞0.5m³，黑色亚光背景，照度≤20Lx，带排风扇、箱内照明灯 |
| 整机外形尺寸 | W1100×D550×H1200mm |
| 整机重量 | 约 140kg |
| 工作电源 | 单相 AC220V±10% 50‑60Hz |
| 使用环境 | 温度 10‑35℃；湿度 30‑60% RH，无易燃易爆、腐蚀性气体 |
五、试样范围
电工电子产品零部件、家用电器、灯具、新能源充电连接器、各类固体绝缘、塑胶可燃材料（成品试样、材料样条均可测试）。
六、试验判定项目
结构评价：按标准完成灼热丝灼烫试验；观察试样火焰持续时间，绢纸、松木板不应被引燃；记录 GWFI 可燃性指数、GWIT 起燃温度；材料着火危险指标满足对应国标、IEC 标准，则判定试验合格。
七、使用环境条件
环境温度 10‑35℃；环境相对湿度 30‑60% RH；试验室需要通风，周边禁止易燃易爆物质；供电单相 AC220V±10%；配备消防应急灭火器材。
