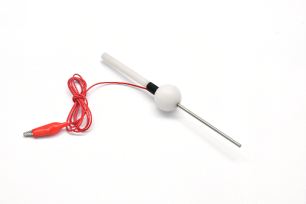

4mm 试验探棒 SN2210‑33
发布时间: 2026-09-22 14:47
SN2210‑33 4mm 试验探棒，严格按照 GB9706.1‑2020《医用电气设备 第 1 部分：基本安全和基本性能的通用要求》5.9.2.2 条款、IEC60601‑1:2012 标准加工制造；探针为高精度不锈钢，配置限位挡球，手柄绝缘处理，尾部配备接线测试端子；模拟 4mm 外来金属物体自由垂落插入设备通风孔、外壳孔洞，检验物体伸入后是否会变为危险带电部件；广泛用于医用电气设备生产企业、医疗器械研发机构、第三方安规检测实验室。
一、产品简介
SN2210‑33 4mm 试验探棒，严格按照 GB9706.1‑2020《医用电气设备 第 1 部分：基本安全和基本性能的通用要求》5.9.2.2 条款、IEC60601‑1:2012 标准加工制造；探针为高精度不锈钢，配置限位挡球，手柄绝缘处理，尾部配备接线测试端子；模拟 4mm 外来金属物体自由垂落插入设备通风孔、外壳孔洞，检验物体伸入后是否会变为危险带电部件；广泛用于医用电气设备生产企业、医疗器械研发机构、第三方安规检测实验室。
二、执行测试标准
GB9706.1‑2020《医用电气设备 第 1 部分：基本安全和基本性能的通用要求》第 5.9.2.2 条款IEC60601‑1:2012《Medical electrical equipment‑Part 1: General requirements for basic safety and essential performance》
三、核心结构与功能
结构组成：Φ4mm 高精度不锈钢探针、SΦ35 限位挡球、绝缘手柄、尾部接线测试端子；严格按标准公差加工；产品特点：探针尺寸精度高，挡球限制*大插入深度；尾部接线端子可外接安规测试仪器，开展带电导通判定；绝缘手柄保障操作人员测试安全；试验用途：对 ME 医用电气设备通风孔、外壳各类孔洞开展自由垂落插入试验，模拟悬挂外来金属异物落入孔洞，检验是否产生危险带电风险，考核设备外壳开孔安全防护性能。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN2210‑33 4mm 试验探棒 |
| 执行标准 | GB9706.1‑2020 第 5.9.2.2、IEC60601‑1:2012 |
| 探棒直径 | Φ4 ₋₀.₀₅ mm |
| 挡球直径 | SΦ35±0.2 mm |
| 手柄直径 | Φ10 mm |
| 探棒有效长度 | 100⁺⁰.⁵ ₀ mm |
| 探针材质 | 不锈钢 |
| 配套功能 | 尾部带接线端子，可外接测试仪器做防触电导通试验 |
五、试样范围
各类 ME 医用电气设备，设备通风孔、外壳散热孔洞以及其他外壳开孔结构。
六、试验判定项目
结构防护评价：4mm 探棒以自由垂落方式插入设备孔洞；探棒接触部位不应变为危险带电部件；医用设备外壳通风孔洞防护满足 GB9706.1‑2020 安规要求，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度≤85% RH；现场无高浓度粉尘、腐蚀性气体、易燃易爆气氛。
