楔形探棒 SN2210‑3
发布时间: 2026-09-19 17:40

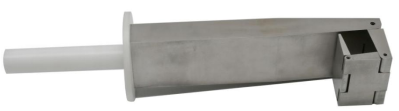

SN2210‑36 楔形探棒（S5366/S5370），严格按照 IEC60950‑1 图 NAF.2、NAF.3、BS 60950.1108/260/CD 图纸尺寸加工；尼龙绝缘手柄搭配多节铰接式不锈钢楔形探片，手柄后端预留推拉力计连接螺纹接口，可配合推拉力计施加标准试验力；专门用于碎纸机进料口安全防护测试，模拟手指伸入进纸口，检验能否接触内部旋转切割刀片；广泛用于碎纸机办公设备生产企业、第三方安规检测实验室。
一、产品简介
SN2210‑36 楔形探棒（S5366/S5370），严格按照 IEC60950‑1 图 NAF.2、NAF.3、BS 60950.1108/260/CD 图纸尺寸加工；尼龙绝缘手柄搭配多节铰接式不锈钢楔形探片，手柄后端预留推拉力计连接螺纹接口，可配合推拉力计施加标准试验力；专门用于碎纸机进料口安全防护测试，模拟手指伸入进纸口，检验能否接触内部旋转切割刀片；广泛用于碎纸机办公设备生产企业、第三方安规检测实验室。
二、执行测试标准

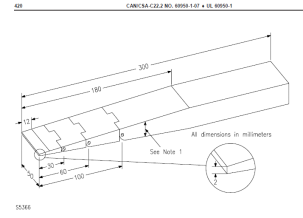

IEC 60950‑1 图 NAF.2（S5366）、图 NAF.3（S5370）BS 60950.1108/260/CD兼容参考：IEC62368‑1 图 V.4
三、核心结构与功能
结构组成：尼龙绝缘手柄 + 多节铰接不锈钢楔形探片，手柄带推拉力计连接螺纹孔，完全对标标准图纸公差加工；产品特点：探片多节铰接可弯折，模拟手指弯曲形态；可外接推拉力计施加标准试验力；尼龙手柄保障操作人员绝缘安全；试验用途：对碎纸机进料口开展探测试验，模拟人手伸入进纸缝隙，检验进料口防护结构，评估防止手指触及内部旋转刀片的安全防护性能。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN2210‑36 楔形探棒（S5366 / S5370） |
| 执行标准 | IEC60950‑1 图 NAF.2、NAF.3；BS 60950.1108/260/CD |
| 手柄材质 | 尼龙（绝缘） |
| 探片材质 | 不锈钢（多节铰接楔形结构） |
| 拓展接口 | 手柄后端螺纹接口，可外接推拉力计 |
| 加工依据 | 对应标准图纸，按标准公差生产 |
五、试样范围
各类办公碎纸机，碎纸机进料口、进纸缝隙、内部旋转刀片危险区域。
六、试验判定项目
结构防护评价：按标准规定试验力将楔形探棒从各个方向插入碎纸机进料口；探棒不可接触内部旋转刀片危险区域；碎纸机进料口防护结构满足安规要求，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度≤85% RH；现场无高浓度粉尘、腐蚀性气体、易燃易爆气氛。
