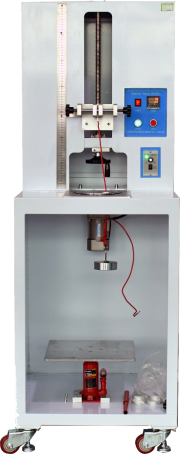

SNQC11012 端子测试仪
    发布时间: 2026-08-31 16:52

SNQC11012 端子测试仪依据 GB/T20234.1‑2023、GB/T11918.1‑2014、GB/T2099.1‑2021、GB16915.1‑2014、GB13140.3‑2008 以及 IEC、UL486A‑B 相关国际标准开发。用于螺纹型端子、无螺纹接线端子、连接器端子机械应力试验；考核端子夹紧导线时是否造成导线过度损伤，验证端子结构设计能否承受正常使用条件下机械应力；砝码配重加载，丝杆滑轨手动升降，预置试验时长，计时结束自动停机报警，是充电枪、插头插座、开关、连接器生产企业及第三方检测机构必备安规检测设备，可与 SNQC 系列充电枪全套设备配套使用。



SNQC11012 端子测试仪

一、产品概述

SNQC11012 端子测试仪依据 GB/T20234.1‑2023、GB/T11918.1‑2014、GB/T2099.1‑2021、GB16915.1‑2014、GB13140.3‑2008 以及 IEC、UL486A‑B 相关国际标准开发。用于螺纹型端子、无螺纹接线端子、连接器端子机械应力试验；考核端子夹紧导线时是否造成导线过度损伤，验证端子结构设计能否承受正常使用条件下机械应力；砝码配重加载，丝杆滑轨手动升降，预置试验时长，计时结束自动停机报警，是充电枪、插头插座、开关、连接器生产企业及第三方检测机构必备安规检测设备，可与 SNQC 系列充电枪全套设备配套使用。


二、执行标准

  1. GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.19.1

  2. GB/T11918.1‑2014《工业用插头插座和耦合器 第 1 部分：通用要求》第 11.5 章

  3. GB/T2099.1‑2021《家用和类似用途插头插座 第 1 部分：通用要求》第 12.2.5、12.3.10 及图 11

  4. GB16915.1‑2014《家用和类似用途固定式电器装置的开关 第 1 部分：通用要求》第 12.2.5、12.3.10 及图 10

  5. GB13140.3‑2008《家用和类似用途低压电路用的连接器件 第 2 部分：作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求》第 10.105 及图 101

  6. IEC60884‑1:2006、IEC60669‑1:2007、IEC60998‑2‑2：2002

  7. UL486A‑B:2009《Wire Connectors》clause 9.3.2.1、9.3.2.3、9.3.2.4

三、试样适用范围

适用于螺纹型端子、无螺纹接线端子、各类连接器端子，开展端子机械应力、导线夹紧损伤验证试验。


四、测试原理

采用导轨丝杆升降机构，配套标准砝码施加规定载荷，搭配对应规格套管夹持导线；预置试验时间，设备计时运行；试验结束自动停机并声音报警；对比标准拉力参数，检查导线是否出现切断、严重损伤，判定端子夹紧结构是否合格。砝码托盘集成力值传感器，触摸屏实时监测拉力，可完成 0‑965N 短时拉力测试。


五、设备核心特点

序号核心特点说明
1配置全套标准砝码，覆盖 0.4‑70.3kg 载荷，8.2kg 以上支持砝码叠加，适配不同线径端子试验载荷要求
2配套 12 种规格标准套管，覆盖 6.5‑44.5mm，满足多规格导线装夹需求
3丝杆滑轨手动升降机构，高度 260‑660mm 可调节，操作简单；砝码托盘集成力传感器，触摸屏实时监测拉力数值
4试验时间 0‑99min59s 自由预置，计时完成自动停机并声音报警，实现无人值守试验
5工作转速 9‑10r/min 两档可调，旋转直径 75/76mm，完全匹配国标试验工况
6整机落地柜式结构，脚轮方便移位；按键电气控制，维护简单，长期运行稳定。

六、主要技术参数

项目参数
测试工位单工位
控制方式电气按键操作，触摸屏力值监测
工作转速9±1r/min、10±2r/min 两档可调
旋转直径75mm /76mm
试验计时范围0～99 min 59s，计时到自动停机报警
荷重砝码0.4、0.7、0.9、1.4、2.0、2.9、4.5、6.8、9.5、10.4、14、15、16.8、20、22.7、50、70.3kg；8.2kg 以上支持叠加砝码
升降调节高度260~660mm，丝杆滑轨手动调节
配套套管规格6.5、9.5、13、14.5、15.9、19.1、22.2、25.4、28.6、31.8、38.1、44.5mm，共 12 件
拉力测试范围0‑965N，可做 1min 短时拉力测试
设备供电AC220V±10%/50‑60Hz
外形尺寸W1000×D700×H1400mm
整机重量260kg

七、使用环境

设备供电 AC220V±10%/50‑60Hz；试验室环境温度 5‑35℃，湿度 30‑90% RH，无腐蚀性爆炸性气体，放置平整台面。
