漏电起痕试验仪 SN774
    发布时间: 2026-08-25 17:24

SN774 漏电起痕试验仪用于固体绝缘材料耐电痕化性能测试，分为SN774 按键操作版、SN774A 触摸屏版（带红外遥控）。整机箱体集成排风通风柜，配置铂金电极、精密压力传感器、进口微量滴液泵；模拟潮湿污染电场环境，测定材料相比电痕化指数 CTI、耐电痕化指数 PTI，广泛用于低压电器、家电、电动工具、工程塑料、第三方安规检测实验室。

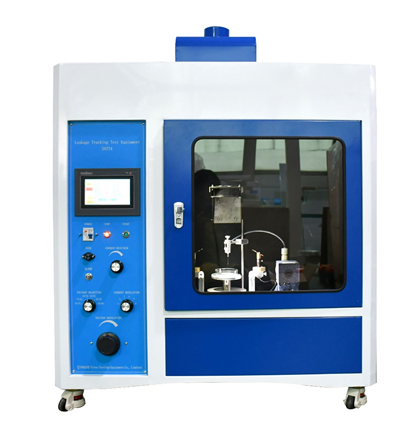

漏电起痕试验仪 SN774

一、产品简介

SN774 漏电起痕试验仪用于固体绝缘材料耐电痕化性能测试，分为SN774 按键操作版、SN774A 触摸屏版（带红外遥控）。整机箱体集成排风通风柜，配置铂金电极、精密压力传感器、进口微量滴液泵；模拟潮湿污染电场环境，测定材料相比电痕化指数 CTI、耐电痕化指数 PTI，广泛用于低压电器、家电、电动工具、工程塑料、第三方安规检测实验室。


二、符合执行标准

  1. GB/T4207‑2012《固体绝缘材料在潮湿条件下相比电痕化指数和耐漏电痕化指数的测定方法》

  2. IEC60112‑2009 固体绝缘材料相比耐电痕指数测试

  3. UL746A 高分子材料安规

  4. ASTM D3638‑92 绝缘材料漏电起痕测试

三、适用试样与试验用途

适用试样：照明、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电气连接件、绝缘材料、工程塑料。
试验用途：模拟绝缘材料在电场 + 潮湿污染介质共同作用环境；测试材料表面抗碳化导电通路能力，测定 CTI 相比电痕化指数、PTI 耐电痕化指数；用于材料选型、产品研发、来料质检、CQC、UL 认证检测。
测试原理

在规定铂金电极之间施加 0‑600V 试验电压，每隔 30 秒向样品表面滴落标准氯化铵导电液；观察样品表面是否产生电痕导电通路，记录发生击穿短路的电压与滴液次数，以此判定 CTI、PTI 指标。电极对试样保持标准 1.0N 压力，回路电流大于 0.5A 持续 2s 即判定试样失效。


四、设备结构与产品特点

  1. 封闭式箱体，自带独立通风排风柜，及时排出试验挥发气体。

  2. 两个版本可选：SN774 电气按键控制；SN774A 为 PLC+7 寸彩色触摸屏，支持红外遥控操作。

  3. 高纯度铂金电极组件，电极角度、间距严格符合国标；配置精密压力传感器，实时显示电极对试样压力。

  4. 进口微量滴液泵，精准控制滴液体积；滴液间隔、滴液次数全部可编程预置。

  5. 配备箱内照明，短路电流 2 秒延时保护，试验过程全自动运行。

五、核心技术参数

项目SN774A（触摸屏版）
控制系统PLC+7 寸彩色触摸屏，红外遥控
试验电压0‑600V 可调，精度 1.5%
电极铂金电极 + 黄铜接杆；5×2×≥12mm，30° 斜面 R0.1 倒圆
电极夹角 & 间距夹角 60°±5°，电极间距 4±0.1mm
电极试样压力1.00N±0.05N，触摸屏实时显示压力
滴液参数间隔 30±5s；滴液高度 35±5mm；0‑9999 次预置，45‑50 滴 /cm³
标准试液A 液 0.1% NH₄Cl，B 液 1.7% NH₄Cl
短路保护电流≥0.5A，延时 2±0.1s 保护动作
短路电流1±0.1A，压降≤8%
试验风速0.2m/s
工作室配置箱内照明灯、独立排风系统
外形尺寸1100×550×1200mm，整机约 130kg
供电电源AC220V±10%，50/60Hz

六、设备现场使用环境条件

  • 电源：单相 AC220V±10%，50/60Hz。

  • 环境温度：10℃‑35℃，相对湿度 30%‑60% RH。

  • 场地通风良好，无强振动，远离粉尘、腐蚀性气体。

  • 氯化铵电解液为客户自行配置。

七、FAQ 常见疑问

Q：SN774 是否可以做 CTI、PTI 两项指数测试？
A：完全支持，满足 GB/T4207‑2012，可完成相比电痕化指数 CTI、耐电痕化指数 PTI 测试。
Q：SN774 和 SN774A 的区别？
A：SN774 为按键款；SN774A 升级触摸屏 + 红外遥控，压力数值屏幕直接显示，其余硬件一致。
Q：氯化铵电解液设备是否配套？
A：氯化铵化学试剂属于客户现场自行配置采购，设备不带化学试剂。
Q：和 SN773 针焰试验仪有什么区别？
A：SN773 针焰试验仪考核着火危险；SN774 考核绝缘材料潮湿漏电电痕碳化，两项为不同安规项目。
