针焰试验仪 SN773
    发布时间: 2026-08-25 17:22

SN773 针焰试验仪用于电工电子产品着火危险试验，分为SN773 按键版、SN773A 触摸屏版两个型号。设备箱体自带通风排风柜，采用标准 Φ0.9mm 针状燃烧器，使用丁烷 / 丙烷气源，模拟设备内部故障产生小火焰，评定零部件、绝缘塑料材料着火危险性能；广泛应用在家电、低压电器、电动工具、照明行业、第三方安规实验室。

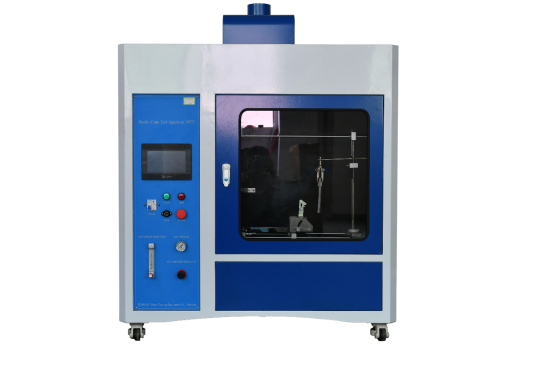

针焰试验仪 SN773

一、产品简介

SN773 针焰试验仪用于电工电子产品着火危险试验，分为SN773 按键版、SN773A 触摸屏版两个型号。设备箱体自带通风排风柜，采用标准 Φ0.9mm 针状燃烧器，使用丁烷 / 丙烷气源，模拟设备内部故障产生小火焰，评定零部件、绝缘塑料材料着火危险性能；广泛应用在家电、低压电器、电动工具、照明行业、第三方安规实验室。


二、符合执行标准

  1. GB/T5169.5‑2020《电子电工产品着火危险试验 第 5 部分：试验火焰 针焰试验方法装置、确认方法和导则》

  2. IEC60695‑11‑5:2016 着火危险试验‑第 11‑5 部分：试验火焰‑针焰试验

三、适用试样与试验用途

适用试样：照明产品、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电气连接件，绝缘材料、工程塑料及固体可燃材料。
试验用途：模拟电器内部故障条件产生小火焰，通过针焰灼烧试样，观察样品是否引燃、持燃时间、滴落物是否引燃绢纸，以此评定产品着火危险；用于产品研发、来料质检、CQC 认证检测。
测试原理

设备使用 Φ0.9mm 标准针状燃烧器，通入≥95% 丁烷或者丙烷气体；燃烧器 45° 倾斜对试样施加火焰，通过观察样品引燃状态、持续燃烧时间、底部绢纸是否被滴落物引燃，评判材料与零部件抗起火风险；配备测温铜头组件用于火焰温度校准。


四、设备结构与产品特点

  1. 整体箱体结构，内置独立通风排风柜，试验废气直接排出。

  2. 分为两款机型：SN773 按键电气控制；SN773A 为 PLC+7 寸触摸屏，带红外遥控操作。

  3. 标准不锈钢针焰燃烧器，配套火焰高度量规，火焰高度 12±1mm 精准可调。

  4. 配置测温铜头、进口 K 型铠装热电偶，可完成火焰温度校准确认。

  5. 箱内配置试样夹具、照明系统，底部配备标准松木板 + 绢纸铺底层接物盘。

  6. 施焰、持燃时间 0‑9999×0.1s 大范围可设置，程序自动运行。

五、核心技术参数

项目SN773（按键版）SN773A（触摸屏版）
控制系统电气按键操作PLC+7 寸彩色触摸屏，红外遥控
燃烧器内孔 Φ0.5±0.1mm，外径≤Φ0.9mm，长≥35mm 不锈钢内孔 Φ0.5±0.1mm，外径≤Φ0.9mm，长≥35mm 不锈钢
气源≥95% 丁烷气 / 丙烷气，可使用瓶装打火机气≥95% 丁烷气 / 丙烷气，可使用瓶装打火机气
火焰高度12±1mm，配火焰高度量规12±1mm，配火焰高度量规
火焰升温确认100℃升至 700℃时间 23.5±1.0s100℃升至 700℃时间 23.5±1.0s
燃烧角度试验 45° 倾斜；调火焰垂直放置试验 45° 倾斜；调火焰垂直放置
接物铺底层10mm 松木板 + 12‑30g/m² 绢纸，距样品 200±5mm10mm 松木板 + 12‑30g/m² 绢纸，距样品 200±5mm
施焰 / 持燃时间0‑9999×0.1s 可调0‑9999×0.1s 可调
测温组件Φ4mm 测温铜头，进口 K 型热电偶Φ4mm 测温铜头，进口 K 型热电偶
工作室容积≥0.5m³，黑色亚光背景≥0.5m³，黑色亚光背景
排风系统独立排气扇独立排气扇
外形尺寸1100×550×1400mm，整机 150kg1100×550×1400mm，整机 150kg
供电电源AC220V±10%，50/60HzAC220V±10%，50/60Hz

六、设备现场使用环境条件

  • 电源：单相 AC220V±10%，50/60Hz。

  • 环境温度：10℃‑35℃，相对湿度 30%‑60% RH。

  • 场地通风良好，远离粉尘、腐蚀性气体；气瓶摆放符合燃气安全规范。

七、FAQ 常见疑问

Q：SN773 是否符合新版 GB/T5169.5‑2020 标准？
A：SN773、SN773A 均满足 GB/T5169.5‑2020 以及 IEC60695‑11‑5:2016 *新版本。
Q：SN773 和 SN773A 区别是什么？
A：SN773 为按键款；SN773A 升级触摸屏 + 红外遥控，操作更便捷，其余硬件参数一致。
Q：设备包含丁烷气瓶吗？
A：气瓶属于客户现场自备，可使用高纯度丁烷、丙烷，也可以用高纯度瓶装打火机气体。
