一、产品简介

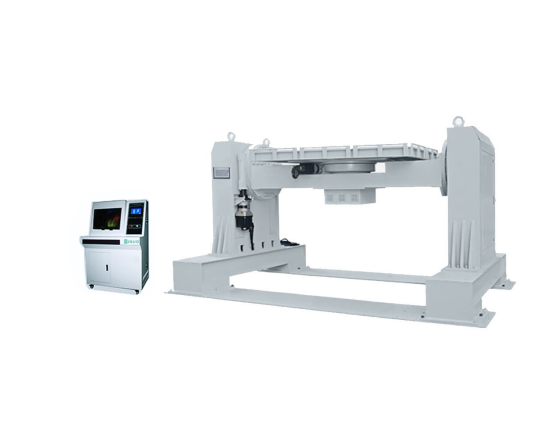

SN5515 动力电池包翻转试验机是针对新能源汽车动力电池包、电池系统开发的大型三轴翻转安全试验设备，双加强重型机架，伺服电机驱动；采用工业电脑 + 触摸屏双控制系统，可完成 X/Y/Z 三个坐标轴 360° 翻转测试，严格执行 GB/T31467.3‑2015 电池包翻转项目，兼容 UL2580、ISO12405‑3 海外安规。设备*大承载 1500kg，配置双路高清摄像头全程录像记录，多重安全报警保护，广泛用于新能源整车厂、动力电池企业、第三方检测研究院。

二、符合执行标准

1. GB/T31467.3‑2015《电动汽车用锂离子动力蓄电池包和系统 第 3 部分：安全性要求与测试方法》第 7.4 翻转条款

2. UL2580 电动汽车动力电池安规标准第 18 条款

3. ISO12405‑3:2014 电动汽车锂离子动力电池包安全性能规范

三、适用试样与试验用途

四、设备结构与产品特点

1. 双加强重型立柱焊接机架，设备运行稳固，承载能力强。

2. X/Y/Z 三轴自动翻转，Y 轴通过 Z 轴旋转 90° 再执行 X 轴翻转，样品无需二次拆装。

3. 铝制大尺寸多孔装夹平台，适配大型动力电池包机械装夹固定。

4. 双控制系统：触摸屏本地调试操作，工业电脑远程控制整套试验流程。

5. 伺服电机驱动，翻转速度、角度、驻留时间全参数可编程设置。

6. 配备 2 台高清监控摄像头，实时画面预览并保存试验录像。

7. 全套安全防护：电机过载报警、漏电保护、烟雾报警、断电记忆保护。

8. 备注：专用防爆测试房、电池起吊装载机构为客户自备。

五、核心技术参数

六、设备现场使用环境条件

• 电源：AC380V±10% 50Hz，15KW 三相供电。

• 环境温度 5℃～35℃；环境湿度≤85% RH。

• 场地：设备重量大，地面需要满足承重；设备需要放置独立防爆测试房；需自备行车 / 悬臂吊完成电池包上下料；场地禁止粉尘、腐蚀性及易燃易爆气体。

七、FAQ 常见疑问

Q：SN5515 可以做 GB/T31467.3‑2015 第 7.4 条翻转试验吗？

A：完全满足国标要求，可设置 6°/s 转速、90° 增量每档保持 1 小时、试验后 2 小时观察周期，同时兼容 UL2580 三轴翻转试验。

Q：Y 轴翻转是否需要重新拆卸电池包？

A：不需要，设备通过 Z 轴旋转 90° 后执行 X 轴翻转，实现等效 Y 轴试验，样品不用二次拆装。

Q：防爆测试房、吊装吊具是设备标配吗？

A：防爆测试房、悬臂吊 / 行车装载机构属于客户现场自备，不在设备供货范围。

Q：该设备可以做电芯挤压针刺吗？

A：本设备专做动力电池包翻转；电芯挤压针刺请选用 SN554，冷热冲击选用 SN559，加速度冲击选用 SN558。
