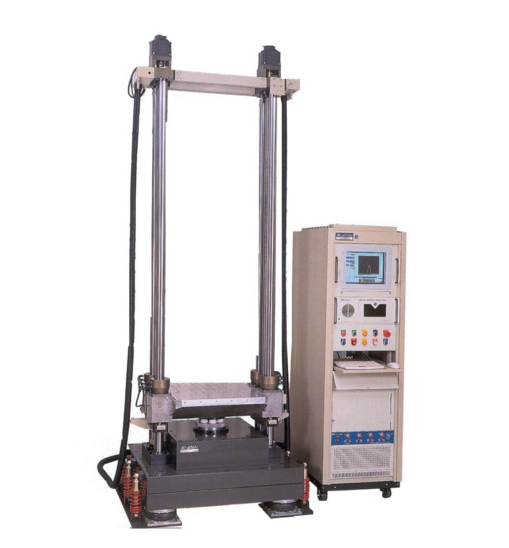

锂电池加速度冲击试验台 SN558
发布时间: 2026-08-25 16:12
SN558 锂电池加速度冲击试验台为落地式冲击可靠性试验设备，采用工控电脑整套控制系统，可实现半正弦波、后峰锯齿波、方波多种波形冲击试验。主要用于锂电池按照 GB31241‑2014 做加速度冲击测试，同时兼容电子产品、汽车零部件、航空航天、军工船舶元器件的抗冲击可靠性验证；完整采集冲击波形数据，可完成冲击响应谱、FFT 频谱分析，广泛用于企业研发、质检、第三方检测、军工科研实验室。
一、产品简介
SN558 锂电池加速度冲击试验台为落地式冲击可靠性试验设备，采用工控电脑整套控制系统，可实现半正弦波、后峰锯齿波、方波多种波形冲击试验。主要用于锂电池按照 GB31241‑2014 做加速度冲击测试，同时兼容电子产品、汽车零部件、航空航天、军工船舶元器件的抗冲击可靠性验证；完整采集冲击波形数据，可完成冲击响应谱、FFT 频谱分析，广泛用于企业研发、质检、第三方检测、军工科研实验室。
二、符合执行标准
GB31241‑2014《便携式电子产品用锂离子电池和电池组安全要求》第 7.4 条
IEC 62133‑2012 便携式二次电池安全标准
UN38.3 锂电池运输安全标准
UL 1642 锂电池安全标准
兼容国军标、ISO、MIL‑STD‑810 系列试验规范
三、适用试样与试验用途
适用试样：锂电池电芯及电池组、消费电子元器件、汽车零部件、航空航天、军工船舶电子产品。试验用途：模拟电池及零部件在运输、跌落、撞击工况下承受加速度冲击，考核产品结构完整性、电气性能，验证产品抗冲击可靠性；用于研发验证、出厂检验、认证检测。 测试原理更换不同波形发生器，输出半正弦波、后峰锯齿波、方波冲击脉冲；传感器采集加速度信号，电脑完成数据记录与分析，复现标准规定的冲击环境，考核样品耐受冲击能力。
四、设备结构与产品特点
整机落地式重型结构，设备运行稳定，抗共振干扰。
工控电脑 Windows 系统操作，USB2.0 高速数据通讯，内置专业冲击分析软件。
支持多种冲击波形，可自定义编辑试验波形参数。
内置 4 通道信号采集，支持电压、IEPE 信号输入，*高采样频率 1MHz。
软件具备冲击测量、冲击响应谱、脉冲分析、FFT 频谱分析、冲击损坏边界分析等功能。
配置电荷式加速度传感器，测量精度高；设备需外接 0.5‑0.8MPa 压缩空气气源。
五、核心技术参数
| 项目 | 参数指标 |
|---|
| 控制系统 | 工控电脑 Windows 系统 |
| 冲击波形 | 半正弦波、后峰锯齿波、方波 |
| 工作台尺寸 | 200×200mm |
| *大负载 | 10kg |
| 半正弦波峰值加速度 | 30～600G |
| 半正弦脉冲持续时间 | 1‑30ms |
| 加速度允差 | ≤10% |
| 速度变化量 | ≤10% |
| 台面横向比 | ≤10% |
| 采集通道 | 4 通道，支持电压、IEPE 信号接入 |
| 采样频率 | *高 1MHz |
| 脉冲时间范围 | 0.1‑100ms |
| *大测试加速度 | 10000G |
| 通讯接口 | USB2.0 |
| 加速度传感器 | 电荷式，灵敏度 3.93pC/g，频率 0.5‑12KHz，量程 ±2500G |
| 整机外形尺寸 | 1750×1800×2650mm |
| 整机重量 | 3100kg |
| 供电电源 | AC380V±10%，50/60Hz |
| 气源要求 | 压缩空气 0.5‑0.8MPa |
六、设备现场使用环境条件
电源：AC380V±10%，50/60Hz 三相供电。
气源：外接压缩空气 0.5‑0.8MPa。
环境温度：室温～40℃；环境湿度：25%‑85% RH。
场地要求：地面承重满足 3100kg，远离强振动、强电磁干扰区域。
七、FAQ 常见疑问
Q：SN558 可以做锂电池哪些标准测试？A：主要完成 GB31241‑2014 第 7.4 条加速度冲击，同时支持 UN38.3、IEC62133、UL1642 冲击项目，也可以用于军工、汽车电子零部件冲击可靠性试验。Q：设备需要外接气源吗？A：需要，设备必须外接 0.5‑0.8MPa 压缩空气。Q：可以做挤压针刺测试吗？A：本设备专做加速度冲击；挤压针刺测试请参考同系列 SN554 锂电池挤压针刺试验机。
