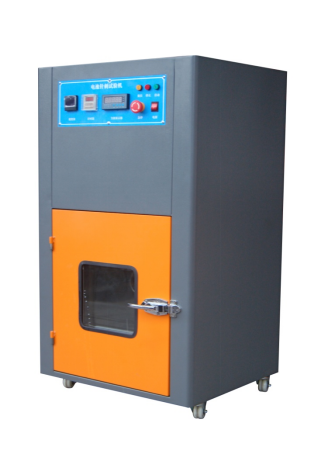

锂电池挤压针刺试验机 SN554
    发布时间: 2026-08-25 15:45

SN554 锂电池挤压针刺试验机为一体机防爆式电池安全滥用测试设备，集成挤压试验、针刺试验两大功能，液压驱动，PLC + 触摸屏智能控制。模拟锂电池在使用、运输、储存过程中受到挤压、钢针穿刺的机械破坏工况，考核锂电池抗热失控安全性能，满足国标、IEC、UN38.3、UL 安规测试要求，广泛用于锂电池企业研发、出厂检验、第三方检测实验室。

锂电池挤压针刺试验机 SN554

一、产品简介

SN554 锂电池挤压针刺试验机为一体机防爆式电池安全滥用测试设备，集成挤压试验、针刺试验两大功能，液压驱动，PLC + 触摸屏智能控制。模拟锂电池在使用、运输、储存过程中受到挤压、钢针穿刺的机械破坏工况，考核锂电池抗热失控安全性能，满足国标、IEC、UN38.3、UL 安规测试要求，广泛用于锂电池企业研发、出厂检验、第三方检测实验室。


二、符合执行标准

  1. GB31241‑2014《便携式电子产品用锂离子电池和电池组安全要求》第 7.6 条

  2. IEC 62133‑2012 第 7.3.6 条

  3. UN38.3 运输安全标准

  4. UL 1642 锂电池安全标准

三、适用试样与试验用途

适用试样：消费类锂离子电池、电芯、电池组。
试验用途：模拟电池在使用、运输、储存、废弃物处理过程中遭受挤压、针刺的工况，检验电池挤压、针刺后不起火、不爆炸，完成电池机械滥用安全性能验证，用于工厂质检、产品研发、第三方检测认证。
测试原理

  • 挤压测试：电池放置两平板之间，施加 13.0±0.78kN 挤压力，考核电池无外部短路、不起火爆炸。

  • 针刺测试：环境 20℃±5℃，采用不锈钢钢针以 10‑40mm/s 刺穿电池中心，观察电池不起火、不爆炸为合格。

四、设备结构与产品特点

  1. 整机一体化防爆箱体，箱门配置防爆锁、防爆链；箱体带有防爆泄压口、排烟装置，保障试验安全。

  2. 驱动采用液压系统；PLC+7 寸触摸屏控制，配备远程遥控装置，支持 Kg/N/Lb 单位自由切换。

  3. 挤压、针刺模式一键切换；USB 数据导出，保存压力、时间等试验数据。

  4. 观察窗口采用 20mm 钢化防爆玻璃加防护钢网双层防护。

  5. 可拓展选配温度采集、电压采集、视频监控系统。

五、核心技术参数

项目参数指标
控制系统PLC + 触摸屏，带远程遥控
驱动方式液压驱动
*大挤压力1‑20kN 可调，支持定制
挤压精度±1%
活塞直径32mm
挤压 / 针刺行程0‑200mm
针刺速度0‑40mm/s 可调
标准挤压头挤压头面积≥20cm²
挤压保持时间0~99 小时 59 分 59 秒
测试钢针Φ5‑8mm 耐高温钢针，长度 100mm（可定制）
内箱尺寸500×300×300mm，304 不锈钢
外箱尺寸940×780×1620mm，冷轧钢板烤漆 1.0mm
观察窗390×360mm，防爆钢化玻璃 + 防护钢网
数据输出USB 接口，支持测试数据导出
安全配置防爆泄压、排烟装置、防爆锁、防爆链
供电电源AC380V±10% 50Hz，功率 3KW
选购配件温度采集、电压采集系统、视频监控系统

六、设备现场使用环境条件

  • 电源：AC380V±10%，50Hz，3KW 三相供电。

  • 场地需通风良好，建议实验室配套排风系统；地面平整，做好安全防护隔离。

七、FAQ 常见疑问

Q：挤压和针刺是两台设备还是一体机？
A：SN554 为一体机，同一台设备内部完成挤压和针刺两种试验，无需更换箱体。
Q：13kN 挤压压力是否可以调节？
A：压力范围 1‑20kN 可调，可以设置标准 13kN，也可根据客户需求定制压力。
Q：温度采集、视频监控是标配吗？
A：温度采集、电压采集、视频监控系统属于选配，可按需增加。
