首页 >> 防火阻燃检测设备 >> 漏电起痕试验仪 SN774A

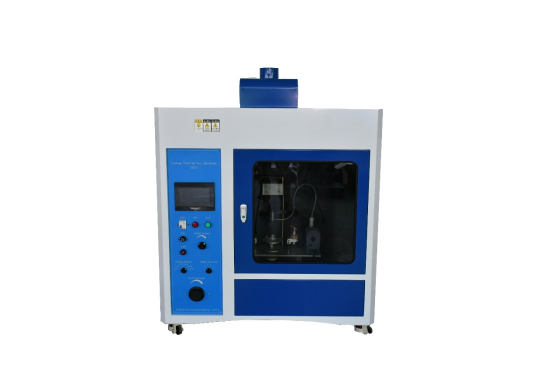

漏电起痕试验仪 SN774A
    发布时间: 2026-07-25 15:00

SN774A 触摸屏全自动漏电起痕试验仪是新能源充电桩、家电、低压开关行业绝缘耐漏电安全认证核心检测设备，完整覆盖国内国标、IEC 出口、UL 美标全套电痕测试标准。

传统按键款设备操作繁琐、滴液精度差、无压力实时显示，无法满足 CNAS 实验室计量审核；本设备搭载 PLC 触控全自动程序控制，铂金标准电极、微量精准滴液系统，自动记录 CTI/PTI 指数，适配充电桩厂、家电企业、第三方检测实验室出厂抽检与 CCC/CE/UL 认证。


漏电起痕试验仪 SN774A

模块 1：产品概述

SN774A 触摸屏全自动漏电起痕试验仪是新能源充电桩、家电、低压开关行业绝缘耐漏电安全认证核心检测设备，完整覆盖国内国标、IEC 出口、UL 美标全套电痕测试标准。

传统按键款设备操作繁琐、滴液精度差、无压力实时显示，无法满足 CNAS 实验室计量审核；本设备搭载 PLC 触控全自动程序控制，铂金标准电极、微量精准滴液系统，自动记录 CTI/PTI 指数，适配充电桩厂、家电企业、第三方检测实验室出厂抽检与 CCC/CE/UL 认证。


模块 2：适配标准清单

  1. 新能源充电桩专用标准

    GB/T20234.1-2023 第 7.27 条款、IEC62196-1:2025 第 28.4 条，充电枪塑胶绝缘件耐漏电强制检测。

  2. 绝缘材料通用国标

    GB/T4207-2012 固体绝缘材料 CTI/PTI 电痕指数测定方法。

  3. 国际出口认证标准

    IEC60112-2009、UL746A、ASTM D3638-92，适配欧盟、北美产品出口检测。

  4. 工业电气标准

    GB/T11918.1 工业插头插座绝缘耐漏电性能验证。

模块 3：产品核心优势

参数项目详细规格说明
产品型号SN774A 触摸屏 PLC 漏电起痕试验仪（对比款 SN774 按键基础款）
适配执行标准新能源充电桩：IEC62196-1:2025 第 28.4、GB/T20234.1-2023 第 7.27
工业插头：GB/T11918.1-2014 第 27.5
通用绝缘标准：GB/T4207-2012、IEC60112-2009
出口美标：UL746A、ASTM D3638-92
测试对象充电桩、家电、开关、耦合器、电工设备绝缘塑胶、工程塑料、电气连接件、电子零部件
试验用途模拟潮湿污染工况，测定固体绝缘材料CTI 相比电痕化指数、PTI 耐电痕化指数，验证绝缘表面耐漏电碳化、起火风险，满足 CCC/CE/UL 强制认证检测
测试原理2mm×5mm 铂金电极 60° 夹角、间距 4mm，施加 0~600V 电压，每 30s 滴落 0.1% NH₄Cl 导电液，电极 1.00N 压力压紧试样；电流≥0.5A 持续 2s 判定漏电失效，记录滴液次数换算 CTI/PTI 指数
控制系统PLC+7 寸彩色触摸屏，支持红外遥控，预设国标 / IEC 标准程序，滴液次数、电压一键预设
核心电极配置铂金电极（黄铜接杆），尺寸 5×2×12mm，30° 斜面尖端 R0.1mm；电极压力 1.00N±0.05N，触摸屏实时显示压力数值
电气参数试验电压 0~600V 可调，精度 ±1.5%；短路电流 1±0.1A，压降≤8%；漏电延时 2±0.1s 保护
滴液系统进口微量泵控液，45~50 滴 /cm³；滴液高度 35±5mm，间隔 30±5s，滴液次数 0~9999 次可预置；标配 A/B 两种标准氯化铵试液
试验箱体一体式通风柜体，内置防爆排气、试验照明灯，内部风速 0.2m/s，隔绝外部气流干扰试验结果
整机尺寸重量1100×550×1200mm，整机净重 130kg
使用电源环境AC220V±10%/50Hz；环境温 10~35℃，湿度 30%~60%，无腐蚀性、易燃易爆气体

模块 4：测试原理 & 标准操作流程

测试原理：

模拟户外潮湿、粉尘污染工况，带电绝缘表面沾染导电污水后形成漏电碳化通道；标准铂金电极施加额定电压，定时滴落氯化铵导电液，监测漏电电流，判定材料 CTI/PTI 耐漏电等级，防止长期使用漏电起火短路风险。

标准操作步骤：：

  1. 将充电枪 / 家电绝缘试样平整固定于试验台，校准铂金电极间距 4mm、夹角 60°；

  2. 触摸屏选择对应标准程序（IEC62196 充电桩 / GB/T4207 通用），设置试验电压、滴液次数；

  3. 设备自动压紧电极（1.00N 标准压力），微量泵按 30s 间隔滴落标准导电液；

  4. 系统实时监测漏电电流，电流≥0.5A 持续 2s 自动停机，记录失效滴液次数计算 CTI/PTI 指数；

  5. 试验完成观察试样表面碳化、电痕长度，判定绝缘耐漏电等级。

模块 5：适用行业 & 测试样品

  1. 新能源充电桩行业：交直流充电枪、车载插座塑胶外壳、内部绝缘件 CCC/CE 出口耐漏电认证；

  2. 家用电器行业：空调、热水器、小家电外壳、开关面板 GB4706.1 出厂绝缘检测；

  3. 低压电气行业：墙壁开关、工业插头、器具耦合器、继电器外壳耐漏电分级测试；

  4. 塑胶材料厂商：PC、尼龙、PBT、环氧板材等工程塑料 CTI/PTI 材料分级研发；

  5. 第三方 CNAS 检测实验室：充电桩、家电全套耐漏电、阻燃、耐热安规认证配套核心设备。

模块 6：FAQ 问答板块

Q1：SN774A 能否满足 IEC62196 充电桩出口耐漏电检测？A：完全匹配 IEC62196-1:2025 第 28.4 漏电起痕条款，电极、电压、滴液参数全部符合标准，可出具欧盟 CE 认证有效检测数据。Q2：SN774A 和 SN774 按键款怎么选？A：SN774A 触摸屏全自动，程序存储、压力实时显示，适合长期大批量检测；SN774 基础按键款价格更低，适合小型工厂日常抽检。Q3：电极、电压、滴液系统能否第三方计量校准？A：铂金电极尺寸、电压输出、滴液间隔、压力传感器均可送检计量，校准报告满足 CNAS 实验室审核要求。Q4：标配包含两种标准氯化铵试液吗？

A：整机标配 A 液（0.1% NH4Cl）、B 液两套标准试液，无需额外采购耗材。


需要 SN774A 漏电起痕试验仪完整技术规格书、充电桩全套安规检测设备配套报价、GB/T4207 CTI/PTI 标准测试流程文档，可在线留言免费领取；一站式配齐充电桩拉力、扭矩、温变、爬电距离、球压、灼热丝、耐漏电全套检测仪器，点击侧边「在线咨询」对接工程师。
