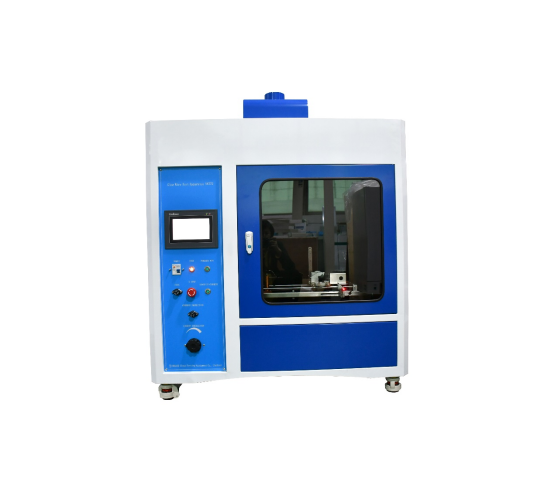

灼热丝试验仪 SN772A
发布时间: 2026-07-25 14:51
SN772A 触摸屏全自动灼热丝试验仪是新能源充电桩、家电、低压开关行业阻燃安全认证核心检测设备，完整覆盖国内国标、IEC 出口、UL 全套着火危险测试标准。
传统按键款灼热丝设备操作繁琐、数据无自动记录、温控精度差，无法满足 CNAS 实验室计量审核；本设备搭载 PLC 触摸屏全自动程序控制，标准化 0.95N 压力、自动进退样，精准测定材料 GWFI/GWIT 阻燃指数，适配充电桩厂、家电企业、第三方检测实验室出厂抽检与 CCC/CE 认证。
模块 1：产品概述
SN772A 触摸屏全自动灼热丝试验仪是新能源充电桩、家电、低压开关行业阻燃安全认证核心检测设备，完整覆盖国内国标、IEC 出口、UL 全套着火危险测试标准。传统按键款灼热丝设备操作繁琐、数据无自动记录、温控精度差，无法满足 CNAS 实验室计量审核；本设备搭载 PLC 触摸屏全自动程序控制，标准化 0.95N 压力、自动进退样，精准测定材料 GWFI/GWIT 阻燃指数，适配充电桩厂、家电企业、第三方检测实验室出厂抽检与 CCC/CE 认证。
模块 2：适配标准清单
新能源充电桩专用标准
GB/T20234.1-2023 第 7.27 条款、IEC62196-1:2025 第 29.4 条，充电枪塑胶绝缘件阻燃强制检测。
电工着火危险通用国标
GB/T5169.10/11/12/13 电工电子产品灼热丝全套试验方法。
国际出口认证标准
IEC60695-2-10~13、UL746A、GB4706.1 家用电器安全标准。
工业电气标准
GB/T11918.1 工业插头插座阻燃性能测试。
模块 3：产品核心优势
| 参数项目 | 详细规格说明 |
|---|
| 产品型号 | SN772A 触摸屏 PLC 灼热丝试验仪（对比款 SN772 按键基础款） |
| 适配执行标准 | 新能源充电桩：IEC62196-1:2025 第 29.4、GB/T20234.1-2023 第 7.27工业插头：GB/T11918.1-2014 第 27.4着火危险通用国标：GB/T5169.10/11/12/13国际标准：IEC60695-2-10~13、GB4706.1、UL746A |
| 测试对象 | 充电桩、家电、开关、耦合器、电工设备绝缘塑胶、固体可燃材料、电子零部件 |
| 试验用途 | 模拟电器过载、灼热热源产生的热应力，评定材料着火危险性；测定 GWIT 起燃温度、GWFI 可燃性指数，满足 CCC/CE 阻燃认证强制检测 |
| 测试原理 | Ni77/Cr20 镍铬丝通电加热至 550~960℃保温 1min，0.95N 标准压力垂直灼烫试样 30s，自动判定试样 / 铺垫绢纸起燃、持燃时长，评估阻燃性能 |
| 控制系统 | PLC+7 寸彩色触摸屏全自动操控，电磁阀自动控制进样深度，30s 试验完成自动退样 |
| 灼热丝规格 | Φ4mm±0.04mm 镍铬合金丝，耐温≥1000℃ |
| 标准施压参数 | 灼烫压力 0.95N±0.1N，刺入深度 7mm±0.5mm，试验时长 30s±1s |
| 温控校准配置 | 进口 K 型铠装热电偶（耐温 1100℃）、99.8% 纯度银箔校准片，校准温度 960±10℃ |
| 试验箱体 | 容积＞0.5m³，黑色亚光低照度背景，顶部防爆排气扇，内置试验照明灯 |
| 试样配套结构 | 自动移动小车，移动速度 10~25mm/s；下方 200mm 接物盘（松木板 + 标准绢纸） |
| 整机尺寸重量 | 1100×550×1200mm，整机净重 140kg |
| 使用电源环境 | AC220V±10%/50Hz；环境温 10~35℃，湿度 30%~60%，无易燃易爆气体 |
模块 4：测试原理 & 标准操作流程
测试原理：
模拟电器内部过载电阻、发热元件产生的高温热源，标准镍铬灼热丝加热至规定温度后垂直压覆绝缘试样 30 秒；观察试样、底部绢纸是否引燃、持续燃烧，以此判定材料着火风险，同步计算 GWIT 起燃温度、GWFI 可燃性指数。
标准操作步骤
将充电枪 / 家电绝缘试样固定于自动小车夹具；
触摸屏选择对应标准程序（IEC62196 充电桩 / GB/T5169 通用），设置试验温度；
设备自动加热灼热丝至目标温度并恒温 1min；
小车自动推进，灼热丝 0.95N 压力刺入试样 7mm，保压 30s；
计时结束自动退回灼热丝，观察记录起燃、自熄时间，判定阻燃等级。
模块 5：适用行业 & 测试样品
新能源充电桩行业：交直流充电枪、车载插座塑胶外壳、内部绝缘件 CCC/CE 出口阻燃认证；
家用电器行业：空调、热水器、小家电外壳、开关绝缘件 GB4706.1 出厂检测；
低压电气行业：墙壁开关、工业插头、器具耦合器阻燃性能验证；
材料塑胶厂商：PC、尼龙、PBT 等工程塑料 GWFI/GWIT 材料分级测试；
第三方 CNAS 检测实验室：充电桩、家电全套阻燃、耐热安规认证配套核心设备。
模块 6：FAQ 问答板块
Q1：SN772A 能否满足 IEC62196 充电桩出口阻燃检测？A：完全匹配 IEC62196-1:2025 第 29.4 灼热丝条款，压力、温度、灼烫时长全部符合标准，可出具欧盟 CE 认证有效检测数据。Q2：SN772A 和 SN772 按键款区别怎么选？A：SN772A 触摸屏全自动，程序存储、自动进退样，适合长期大批量检测；SN772 基础按键款性价比高，适合小型工厂少量抽检。Q3：设备温度、压力能否送第三方计量校准？A：热电偶、灼热丝压力、计时系统均可送检计量，校准报告满足 CNAS 实验室审核要求。Q4：箱体排气、照明是否标配？A：整机标配防爆排气扇、内置试验照明灯，无需额外选配配件。
需要 SN772A 灼热丝试验仪完整技术规格书、充电桩全套安规检测设备配套报价、GB/T5169 灼热丝标准测试流程文档，可在线留言免费领取；一站式配齐充电桩拉力、扭矩、温变、爬电距离、球压、阻燃全套检测仪器，点击侧边「在线咨询」对接工程师。
