模块 1：产品概述

SNQC1011 可插入性量规采用 SUS304 不锈钢精密加工，分为国标 20 件套、IEC 国际 18 件套两套规格，完全依据 GB/T20234.1-2023 图 11、GB/T11918.1-2014 图 13、IEC62196-1:2025 clause13.1 设计，用于检测插头、充电枪内部未经处理圆导体可插入性能，尺寸覆盖 1.6~41mm 全规格导体，检测记录可直接用于 CCC、欧盟 IEC 认证。

模块 2：适配执行标准表格

模块 3：适用试样 & 试验用途

1. 适用样品电动汽车充电枪、车载插座、工业插头、大功率连接器、线缆接线端子

2. 核心试验用途

   按照标准尺寸量规校验导线导体*大外径，判定未经处理圆导体能否合规插入插座 / 连接器内部，避免装配卡死、接触不良，是充电枪、插头 3C 认证、出口 IEC 认证强制检测工装。

3. 配套说明：分两套成套出货，国标 20 件套、IEC18 件套，按需选购，表面防锈不锈钢，出厂附带尺寸对照表。

4.


模块 4：设备结构与测试原理

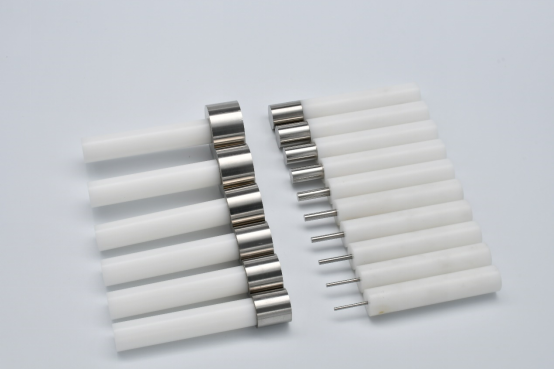

1. 量规结构：白色绝缘手持柄 + SUS304 不锈钢标准测头，单支总长 25mm，测头直径严格按国标公差加工；

2. 测试原理：取对应导体截面积匹配量规，将未剥皮、未整形的完整圆导体垂直插入量规，可顺畅插入即为达标，无法插入则导体外径超标，判定不合格。

3.


模块 5：完整性能参数总表

模块 6：产品核心差异化优势

1. 双标准成套选型：一套国标、一套 IEC 欧标分开成套，国内、出口客户按需采购，无需单独单支采购；

2. 304 不锈钢精密加工：严格按标准负公差制造，尺寸溯源，计量院可校准，检测数据具备 CNAS 效力；

3. 全覆盖导体规格直径 1.6~41mm 覆盖 1~800mm² 软硬导体，适配从小功率家电到大功率直流充电枪；

4. 绝缘防滑手柄区分测头金属区域，操作不易划伤、不易打滑，实验室长时间检测舒适；

5. 成套收纳整齐每支独立区分尺寸，附带标准对照表，工程师快速匹配对应导体规格；

6. 标准图纸配套详情附带国标、IEC 原版标准图纸，客户可直接对照标准核验设备合规性。

7.


模块 7：应用行业

• 新能源交直流充电枪、储能连接器生产工厂（出厂来料检测）

• 工业插头、插座、耦合器制造企业（CCC 认证前置检测）

• CNAS 认可新能源、电器第三方检测实验室（型式认证工装）

• 外贸充电连接器出口厂家（欧盟 IEC62196 认证测试）

• 线缆、线束生产质检实验室（导体外径管控）

•


模块 8：站内关联配套产品

1. 充电枪全套检测设备：SNQC1006B 温升短时耐受系统、SN6872F 安规综合仪、IEC 防触电探针、SNBC-2000 线缆拉力机、JVB300H 二次元影像仪

2. 环境可靠性设备：SN888 三综合环境箱、SN1103 温度巡检仪

模块 9：FAQ 问答

1. Q：SNQC1011 可以做 GB/T20234 充电枪导体检测吗？

   A：完全匹配 GB/T20234.1 第 13.2.1 条款，国标 20 件套覆盖全部国标导体规格，可用于充电枪 3C 认证。

2. Q：国标套和 IEC 套尺寸有什么区别？

   A：IEC18 件套新增 2.4、3.6、5.3、6.9mm 四支规格，适配欧盟标准导体截面，国内工厂选 20 件套，出口选 18 件套。

3. Q：量规尺寸公差符合标准吗？

   A：测头严格按照国标负公差 0/-0.05~0/-0.08mm 精密加工，可送计量院校准出具证书。

4. Q：一套里面有多少支？

   国标款 20 支 / 套，IEC 欧标款 18 支 / 套，两套分开独立成套出货。
