模块 1：产品概述

SNQC1006B 充电接口温升及接地端子短时耐受测试系统，完全符合 GB/T20234.1-2023 第 7.24 温升、7.5.2 短时耐流条款、IEC62196-1 clause12.3/24 国际标准；采用源载一体化设计，内置 0~100A、外置 100~8000A 双程控直流电源，搭配 24 路多通道热电偶测温单元，研华工控 21.5 寸触控系统，支持 15 段可编程电流程序，自动采集温升、电压降、接触电阻数据，适用于交直流充电枪、储能连接器认证检测。

模块 2：适配执行标准表格

1. 适用样品：电动汽车交直流充电枪、车载充电插座、储能连接器、大功率充电模块端子

• 温升试验：持续通额定电流，24 路多点采集端子、电缆温升，自动减去环境温度，绘制完整温升曲线，判定温升是否达标；

• 接地端子短时耐受：按标准阶梯大电流短时通断，模拟短路冲击，检测接地导体耐受能力、测算接触压降与电阻；

• 支持连续通电、循环通断两种模式，程序可自定义 15 段阶梯电流，数据自动保存导出，报告可直接用于 3C、欧盟 IEC 认证。

3. 配套说明：整机一体化成套出货，含双直流电源、24 路测温仪、工控触控主机、24 支 K 型热电偶、3 米大电流铜缆，开箱即可上机测试。

4.


模块 4：设备结构与测试原理

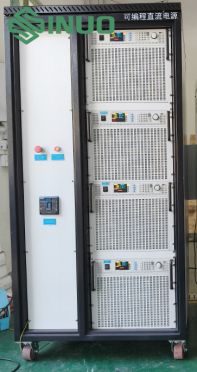

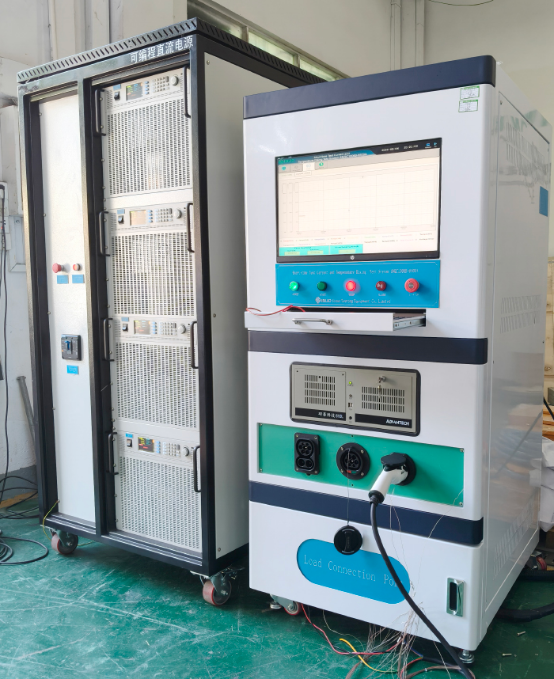

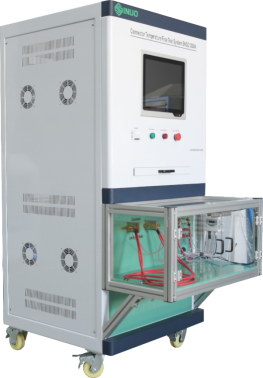

1. 整机三大单元：①研华工控触控主机（21.5 寸显示屏、软件控制系统）；②内置 0~100A 程控直流源；③外置 100~8000A 大功率直流电源柜；配套 24 通道温度巡检仪、欧米茄 K 型热电偶、耐 6500A 铜缆输出端；

2. 测试原理：充电枪样品固定于工装接口，系统按预设程序输出阶梯直流电流，热电偶贴附各端子采集实时温度；同时采集两端电压降计算接触电阻，短时耐流模式自动输出国标规定冲击大电流，到达设定时间自动停机，全部温度、电流、电阻数据实时存储并生成可视化曲线，支持 CSV/XLSX 导出归档。

3.


模块 5：完整性能参数总表

模块 6：产品核心差异化优势

1. 双标准一体化一机两用：同时满足国标 GB/T20234、国际 IEC62196 温升 + 短时耐流两项核心试验，一台替代两台单功能设备，降低采购成本；

2. 0~8000A 全量程程控直流：内置小电流 + 外置大功率双电源覆盖全规格充电枪，从小功率慢充到大功率快充均可测试；

3. 24 路多点同步测温：可同时采集端子、电缆、外壳多点温度，自动扣除环境温度，温升数据精准符合认证实验室溯源要求；

4. 15 段可编程阶梯电流：内置 IEC62196 短时耐流标准电流表格，一键调用程序，无需人工反复设置；

5. 源载一体工控集成：研华工业主机抗干扰，电流、温度信号独立采集互不串扰，长时间老化测试数据稳定；

6. 全套标准配件配齐：24 支进口 K 型热电偶、3 米耐流铜缆、带刹车移动机柜，到货直接开展测试，无需额外采购工装。

7.


模块 7：应用行业

• 新能源交直流充电枪、充电桩整机生产企业（出厂温升 + 接地短时全检）

• 储能连接器、大功率充电模块制造厂商（可靠性研发测试）

• 整车厂零部件实验室、新能源研发检测中心

• CNAS 认可第三方新能源检测机构（型式认证专用设备）

• 外贸充电连接器出口工厂（欧盟 IEC62196 认证测试）

•


模块 8：站内关联配套产品

1. 充电枪全套检测配套：SN6872F 安规综合分析仪、IEC62196 防触电探针、SNBC-2000 线缆拉力机、JVB300H 二次元影像仪

2. 环境可靠性配套：SN1103 多路温度巡检仪、SN888 三综合环境试验箱

所有设备名称添加锚文本跳转链接，双向导流提升全站权重

模块 9：FAQ 问答

1. Q：SNQC1006B 可以同时做温升和接地端子短时耐流吗？

   A：可以，设备一套系统覆盖 GB/T20234、IEC62196 温升、短时大电流两项强制试验，切换程序即可完成两种测试。

2. Q：*大输出电流能达到多少，适配大功率直流枪吗？

   A：外置电源*大输出 8000A，完全匹配国标大功率接地导体短时冲击电流要求，适配大功率快充枪。

3. Q：温度探头可以直接接触带电端子测温吗？

   A：标配美国欧米茄 K 型细丝热电偶，支持 250V 以内带电测温，无需停机降温采集数据。

4. Q：测试数据能否导出用于 CNAS 检测报告？

   A：软件自动保存全部电流、温度、温升、电阻数据，支持 Excel、CSV 导出，原始记录可直接作为认证报告依据。
