首页 >> 电器附件可靠性检测设备 >> SN2137 球压试验装置

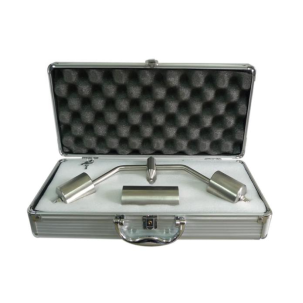

SN2137 球压试验装置
    发布时间: 2026-10-09 17:47

SN2137 球压试验装置依据 GB/T2099.1‑2021、GB7000.1‑2015、GB16915.1‑2014 等标准开发，是电工非金属绝缘材料耐热性能专用安规工装。整套包含球压负载支架、淬硬钢球、带测温孔不锈钢支承块、铝合金收纳箱；设备需要放置于高温箱内部开展试验，模拟高温环境考核插头、开关、灯具绝缘零部件耐热抗变形能力；广泛用于插头插座、灯具、器具开关生产企业、第三方安规质检实验室。

测试原理：将绝缘试样放置在不锈钢支承块上，整套装置放入高温箱，按标准设置 40/70/125±2℃温度保温 1h；通过 Φ5mm 淬硬钢球施加 20N±0.2N 垂直压力；保温结束 10s 内把试样浸入冷水快速冷却，测量压痕直径，压痕直径≤2mm 判定耐热性能合格。


SN2137 球压试验装置

一、产品概述

SN2137 球压试验装置依据 GB/T2099.1‑2021、GB7000.1‑2015、GB16915.1‑2014 等标准开发，是电工非金属绝缘材料耐热性能专用安规工装。整套包含球压负载支架、淬硬钢球、带测温孔不锈钢支承块、铝合金收纳箱；设备需要放置于高温箱内部开展试验，模拟高温环境考核插头、开关、灯具绝缘零部件耐热抗变形能力；广泛用于插头插座、灯具、器具开关生产企业、第三方安规质检实验室。

测试原理：将绝缘试样放置在不锈钢支承块上，整套装置放入高温箱，按标准设置 40/70/125±2℃温度保温 1h；通过 Φ5mm 淬硬钢球施加 20N±0.2N 垂直压力；保温结束 10s 内把试样浸入冷水快速冷却，测量压痕直径，压痕直径≤2mm 判定耐热性能合格。


二、执行标准

标准编号标准条款说明
GB/T2099.1‑2021家用和类似用途插头插座第 1 部分通用要求，第 25.3、25.4 条款
GB7000.1‑2015灯具 第 1 部分：一般要求与试验，第 13.2.1 条款
GB15092.1‑2010器具开关 第 1 部分：通用要求，第 21.1 条款
GB16915.1‑2014家用和类似用途固定式电器装置的开关第 1 部分通用要求，第 21 条款
GB17465.1‑2009家用和类似用途器具耦合器第 1 部分通用要求，第 24.1.2 条款
IEC60884‑1:2006Plugs and socket‑outlets for household and similar purposes‑Part1 clause25.2、25.3
IEC60598‑1:2014Luminaries‑Part1:General requirements and tests clause13.2.1
IEC61058‑1:2008Switches for appliances Part1:General requirements clause21.1
IEC60669‑1:2007Switches for household and similar fixed‑electrical installations‑Part1 clause21
IEC60320‑1:2007Appliances couplers for household‑Part1 clause24.1.2

三、主要技术参数

项目SN2137 球压试验装置
压头钢球Φ5mm，淬硬轴承钢球
试验施加压力20N±0.2N
试样支承块Φ50×100mm，不锈钢材质，自带测温孔
整套配置球压负载支架、钢球组件、支承块、铝合金防震收纳箱
整机外形尺寸400×200×150 mm(W×D×H)
整机净重4kg
包装毛重约 5.5‑6.0kg（全套 + 铝合金防护收纳箱）
供电要求无需供电，纯机械工装，必须配套高温箱使用
使用环境高温箱内 40~125℃；常温存储 0‑40℃，避免磕碰钢球压头

四、设备产品特点

  1. 全套不锈钢耐高温组件，可直接放置烘箱内部长期试验，高温环境不变形；

  2. 输出标准 20N±0.2N 试验载荷，Φ5mm 淬硬钢球，完全匹配多份国标、IEC 标准球压试验条件；

  3. 支承块预留测温孔，方便热电偶采集试样区域真实温度，保证试验温度准确性；

  4. 配备铝合金防震收纳箱，配件分类防护，方便实验室存放、搬运，钢球不易磕碰损伤；

  5. 一机多用，兼容插头、插座、开关、灯具、器具耦合器多类产品绝缘件耐热型式检验。

五、适用试样范围

适用于插头插座、器具开关、灯具、器具耦合器各类电器非金属绝缘外壳、绝缘零部件，开展高温球压耐热安规试验。
