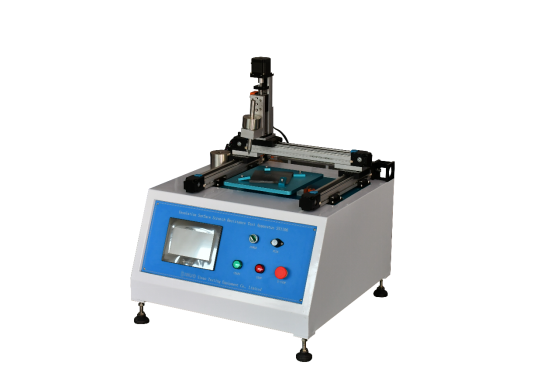

SN1106 耐划痕试验仪
发布时间: 2026-10-09 13:56
SN1106 耐划痕试验仪依据安规标准开发，用于家用电器、信息技术设备固体绝缘可触及部件、涂覆印制板、涂覆元器件耐划痕抗刺穿性能测试。采用淬硬锥形钢针，施加标准载荷对绝缘涂层做线性划痕，验证绝缘层抵抗锋利工具刺穿的能力；广泛用于家电制造、IT 电子企业、第三方安规质检实验室。
测试原理：顶角 40°、尖端 R0.25mm 淬硬抛光钢针，保持 80‑85° 角度，施加 10N±0.5N 轴向载荷，以 20±5mm/s 速度完成划痕；试样转盘可 90° 自动旋转，完成纵横双向划痕；划痕间隔≥5mm，距离样品边缘≥5mm；检验绝缘涂层是否被刺穿，评估绝缘防护可靠性。
一、产品概述
SN1106 耐划痕试验仪依据安规标准开发，用于家用电器、信息技术设备固体绝缘可触及部件、涂覆印制板、涂覆元器件耐划痕抗刺穿性能测试。采用淬硬锥形钢针，施加标准载荷对绝缘涂层做线性划痕，验证绝缘层抵抗锋利工具刺穿的能力；广泛用于家电制造、IT 电子企业、第三方安规质检实验室。
测试原理：顶角 40°、尖端 R0.25mm 淬硬抛光钢针，保持 80‑85° 角度，施加 10N±0.5N 轴向载荷，以 20±5mm/s 速度完成划痕；试样转盘可 90° 自动旋转，完成纵横双向划痕；划痕间隔≥5mm，距离样品边缘≥5mm；检验绝缘涂层是否被刺穿，评估绝缘防护可靠性。
二、执行标准
| 标准编号 | 标准条款说明 |
|---|
| GB4706.1‑2005 | 家用和类似用途电器的安全第 1 部分通用要求，第 21.2 耐划痕条款 |
| GB4943.1‑2011 | 信息技术设备 安全第 1 部分：通用要求，第 2.10.8.4 条款 |
| IEC60335‑1:2004 | Household and similar electrical appliances‑Safety‑Part1 clause 21.2 |
| IEC60950‑1:2005 | Information technology equipment‑Safety‑Part1 clause 2.10.8.4 |
三、主要技术参数
| 项目 | SN1106 耐划痕试验仪 |
|---|
| 测试工位 | 单工位 |
| 控制系统 | PLC+7 寸人机触摸屏，参数可预置存储 |
| 驱动方式 | 步进电机三轴自动驱动 |
| 划痕钢针 | 顶角 40°，尖端倒圆 R0.25±0.02mm 淬硬抛光钢针 |
| 标准划痕压力 | 10N±0.5N；可选配 30N 耐压检测装置 |
| 划痕速度 | 20±5mm/s，可设置 |
| 划痕间距 | 0‑50mm 可调预置 |
| 试验次数 | 0‑9999 次，计数完成自动停机 |
| 划痕角度 | 钢针 80‑85° 固定夹角 |
| 试样转盘 | 可 90° 自动旋转，多安装孔适配不同试样 |
| 试样固定 | 压板式夹持固定 |
| 整机外形尺寸 | 600×550×600 mm(W×D×H) |
| 整机重量 | 60kg |
| 木箱包装毛重 | 约 80‑88kg（主机 + 配件 + 夹板免熏蒸木箱） |
| 工作电源 | AC220V±10% /50‑60Hz |
| 使用环境 | 环境温度 0‑40℃；相对湿度 30‑90% RH，无腐蚀性气体 |
四、设备产品特点
整机严格匹配 GB/IEC 安规标准，钢针角度、载荷、划痕速度全部满足标准参数；
PLC+7 寸触控操作，划痕速度、间距、试验次数直接预置，到达次数自动停机；
试样转盘支持 90° 自动旋转，便捷完成横向、纵向双向划痕测试；
压板式试样夹持，多安装孔位，适配绝缘件、PCB 涂覆板、元器件多种试样；
支持选配 30N 打耐压检测装置，拓展绝缘击穿判定功能，台式小巧，实验室摆放灵活。
五、适用试样范围
适用于家用器具、信息技术设备的固体绝缘可触及部件、涂覆印制板、涂覆元器件，开展耐划痕抗刺穿安规性能检验。
