首页 >> 家用电器检测设备 >> SN1104 脉冲冲击电压测试仪
SN1104 脉冲冲击电压测试仪
    发布时间: 2026-10-09 09:50

SN1104 脉冲冲击电压测试仪是安规标准要求的标准雷电波冲击试验装置，产生 1.2/50μs、10/700μs 标准冲击波形，模拟电网、通信线路引入的瞬态过电压，考核家用电器、信息技术设备、音视频电子设备绝缘耐受能力；试验属于破坏性试验，试样无法承受电压时会发生击穿放电；广泛用于家电、电子制造企业、第三方安规质检实验室。

测试原理：仪器产生标准雷电冲击波形（1.2/50μs 或者 10/700μs），施加于被测样品；若样品绝缘被击穿，会出现火花放电，仪器输出峰值电压大幅跌落；可设置冲击次数、间隔时间，自动 / 手动触发完成整套瞬态过电压验证试验。

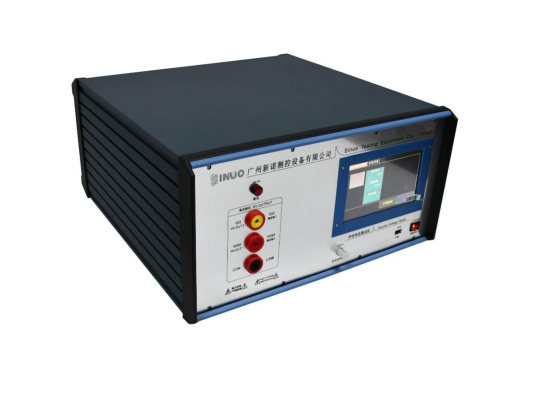

SN1104 脉冲冲击电压测试仪

一、产品概述

SN1104 脉冲冲击电压测试仪是安规标准要求的标准雷电波冲击试验装置，产生 1.2/50μs、10/700μs 标准冲击波形，模拟电网、通信线路引入的瞬态过电压，考核家用电器、信息技术设备、音视频电子设备绝缘耐受能力；试验属于破坏性试验，试样无法承受电压时会发生击穿放电；广泛用于家电、电子制造企业、第三方安规质检实验室。

测试原理：仪器产生标准雷电冲击波形（1.2/50μs 或者 10/700μs），施加于被测样品；若样品绝缘被击穿，会出现火花放电，仪器输出峰值电压大幅跌落；可设置冲击次数、间隔时间，自动 / 手动触发完成整套瞬态过电压验证试验。


二、执行标准

标准编号标准条款说明
GB4706.1‑2005家用和类似用途电器的安全第 1 部分通用要求，第 14 章瞬态过电压条款
GB4943.1‑2011信息技术设备 安全第 1 部分：通用要求，1.5.7.2、1.5.7.3、2.10.3.9 等条款及附录 N
GB8898‑2011音频、视频及类似电子设备安全要求，13.3.4、附录 J.5、附录 K
IEC60335‑1:2004Household and similar electrical appliances‑Safety‑Part1 clause14
IEC60950‑1:2005Information technology equipment‑Safety‑Part1 相关条款及 Annexe N
IEC60065:2005Audio,video apparatus‑Safety requirements clause13.3.4、Annexe J.5、Annexe K

三、主要技术参数

项目SN1104SN1104A（选配型号）
开路输出*大电压12.5kV（±5%）7kV（±5%）
波前时间1.2μs ±30％10μs ±30％
脉冲半峰值时间50μs ±20％700μs ±20％
输出极性正、负，正负循环切换正、负，正负循环切换
输出阻抗（选配）12Ω±10％，500Ω 可选配40Ω±10％
触发模式自动、手动，支持单次触发自动、手动，支持单次触发
试验次数设置1‑9999 次1‑9999 次
浪涌间隔时间3‑999s（3s 为设备固有充电时间）3‑999s（3s 为设备固有充电时间）
适用测试对象12Ω 用于电源线端口；500Ω 用于线圈、材料部件测试通信端口测试
整机外形尺寸470×260×500 mm(W×D×H)470×260×500 mm(W×D×H)
整机重量30kg30kg
包装毛重（木箱）约 42‑48kg（含主机、配件、夹板木箱）约 42‑48kg
工作电源AC220V±10% /50‑60HzAC220V±10% /50‑60Hz
使用环境温度 15‑35℃，相对湿度 10%‑75%，无腐蚀性气体温度 15‑35℃，相对湿度 10%‑75%，无腐蚀性气体

四、设备产品特点

  1. 双型号配置：SN1104 主打电源线、线圈部件；SN1104A 针对通信端口，满足不同产品标准波形要求；

  2. 输出阻抗可按需选配，12Ω、40Ω、500Ω 适配电源线、通信口、线圈类部件各类测试场景；

  3. 支持正 / 负 / 正负循环极性，冲击次数、浪涌间隔自由设置，自动 / 手动双触发模式；

  4. 严格复现 1.2/50μs、10/700μs 标准雷电冲击波形，满足 GB、IEC 多套安规标准；

  5. 台式一体化设备，接线清晰，适合实验室型式检验使用。

五、适用试样范围

适用于家用和类似用途器具、信息技术设备、音视频电子设备，完成产品瞬态过电压冲击安规型式试验。
