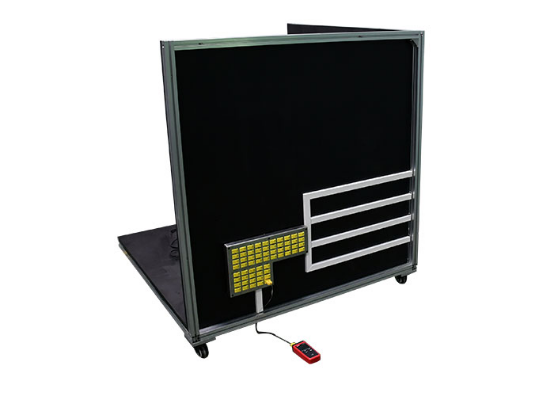

SN1102‑1200 测试角依据家用电器安规标准设计，是家用和类似用途电热器具温升试验专用工装。由涂无光黑漆胶合板底板、两块侧板组成，板面布置测温黄铜铜片，搭配 K 型热电偶采集各点位温度；用于微波炉、电烤箱等家电在模拟实际摆放工况下表面温升检测；广泛用于家电制造企业、第三方安规质检实验室。
测试原理：将被测家电放置于测试角内，测温黄铜片贴于木板表面，热电偶把各点位温度信号引出至温度巡检仪，实时监测器具工作过程中侧板、底板各个位置的温升数据，判定是否满足安规温升限值。
一、产品概述
SN1102‑1200 测试角依据家用电器安规标准设计，是家用和类似用途电热器具温升试验专用工装。由涂无光黑漆胶合板底板、两块侧板组成，板面布置测温黄铜铜片，搭配 K 型热电偶采集各点位温度；用于微波炉、电烤箱等家电在模拟实际摆放工况下表面温升检测；广泛用于家电制造企业、第三方安规质检实验室。
测试原理：将被测家电放置于测试角内，测温黄铜片贴于木板表面，热电偶把各点位温度信号引出至温度巡检仪，实时监测器具工作过程中侧板、底板各个位置的温升数据，判定是否满足安规温升限值。
二、执行标准表格
| 标准编号 | 标准条款说明 |
|---|
| GB4706.1‑2005 | 家用和类似用途电器的安全第 1 部分通用要求，第 11 章温升试验条款 |
| IEC60335‑1:2004 | Household and similar electrical appliances‑Safety‑Part1:General requirements clause 11 |
三、主要技术参数
| 项目 | 参数指标 |
|---|
| 产品型号 | SN1102‑1200 测试角 |
| 标准外形尺寸 | W×D×H：1200×1200×1200mm（支持任意定制尺寸） |
| 板材规格 | 20mm 厚胶合板，正反面喷涂无光黑漆；1 底板 + 2 侧板，顶板可选配 |
| 测温铜片 | Φ15mm，厚度 1mm 黄铜圆片，铜片表面和板面平齐 |
| 热电偶 | K 型，直径小于 0.3mm；可选配 OMEGA 热电偶 |
| 测温点总数 | 合计 32 点：两侧面 4 行 ×3 列共 24 点，底面 4 行 ×2 列共 8 点 |
| 测温点排布 | 标准 100×100mm 方格分布，可定制 76×76mm、50×50mm 间距 |
| 接线方式 | 全部热电偶引出至接线排，可选升级接线面板输出 |
| 选配配件 | 温度记录仪、插头、热电偶线缆（需另行采购） |
| 使用环境 | 环境温度 0‑40℃；相对湿度 30‑90% RH |
四、设备产品特点
严格匹配 GB4706.1 安规标准，胶合板厚度、无光黑漆涂层、铜片规格全部符合标准要求；
标准 32 测温点位，点位间距可按需调整，整机外形尺寸支持非标定制；
K 型热电偶全部集中引出，布线规整，方便外接温度巡检仪读取温度；可选进口 OMEGA 热电偶配件；
模块化板件结构，带移动脚轮，实验室移位摆放方便；顶板支持选配。
适配微波炉、电烤箱、电热器具等多种家电温升安规检测。
五、适用试样范围
适用于微波炉、电冰箱、各类家用和类似用途电热器具，完成标准温升安规测试。
