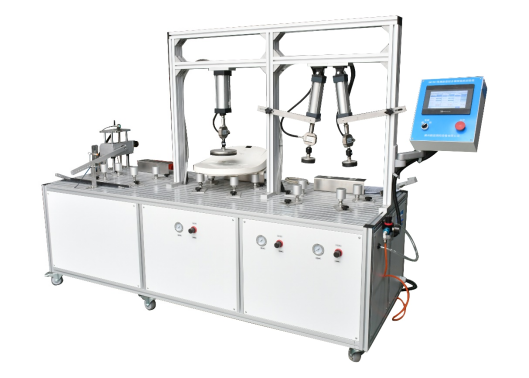

智能马桶盖机械强度试验机 SN1901A
发布时间: 2026-09-29 17:05
SN1901A 智能马桶盖机械强度试验机分为 SN1901A 两工位、SN1901B 三工位 两个版本，严格依据 GB4706.53‑2024 第 21.101、IEC60335‑2‑84：2019 第 21.103、JC/T764‑2008 标准开发；整机采用工业铝型材框架，PLC 搭配彩色触摸屏控制系统；气缸实现静压冲击、摇摆载荷，三工位版本增加伺服驱动，完成盖板开合、慢落、强压寿命试验；模拟智能坐便器、马桶盖日常使用中坐圈受压、摇摆、反复翻盖工况；考核坐圈、盖板、铰链结构机械疲劳强度；广泛用于智能马桶生产企业、卫浴研发实验室、第三方安规检测机构。
一、产品简介 SN1901A 智能马桶盖机械强度试验机分为SN1901A 两工位、SN1901B 三工位 两个版本，严格依据 GB4706.53‑2024 第 21.101、IEC60335‑2‑84：2019 第 21.103、JC/T764‑2008 标准开发；整机采用工业铝型材框架，PLC 搭配彩色触摸屏控制系统；气缸实现静压冲击、摇摆载荷，三工位版本增加伺服驱动，完成盖板开合、慢落、强压寿命试验；模拟智能坐便器、马桶盖日常使用中坐圈受压、摇摆、反复翻盖工况；考核坐圈、盖板、铰链结构机械疲劳强度；广泛用于智能马桶生产企业、卫浴研发实验室、第三方安规检测机构。
二、执行测试标准 GB4706.53‑2024《家用和类似用途电器。安全。第 2‑84 部分：座便器的特殊要求》第 21.101
IEC 60335‑2‑84：2019《Household and similar electrical appliances – safety: part 2‑84: Particular requirements for toilets》第 21.103
JC/T764‑2008《坐便器坐圈和盖》第 6.13
三、核心结构与功能 整机结构：工业铝型材主机框架、气缸加载模组、伺服翻盖模组（SN1901B）、标准橡胶压盘组件、压力传感器总成、试样安装平台、PLC 控制柜、7 寸彩色触摸屏、移动脚轮。
测试原理：
1、静压 / 冲击试验：气缸驱动标准压盘对坐圈垂直施加标准载荷，保载设定时长后卸载，检验坐圈抗压性能；
2、摇摆试验：气缸交替施加侧向载荷，按设定间隔、循环次数完成坐圈摇摆疲劳；
3、开合‑慢落‑强压（仅 SN1901B 三工位）：伺服机构驱动盖板完成翻盖、下落、强压循环，记录慢落时间，评估铰链慢落机构耐久性能。
产品特点： SN1901A 两工位：静压冲击 + 摇摆两大试验项目；
SN1901B 三工位：增加坐圈开合、慢落功能寿命、强压试验；
全套标准橡胶压盘，完全匹配国标、IEC 标准尺寸与硬度；
0‑2000N 力值输出，传感器精度 0.5 级；
参数触摸屏预置，循环次数、保载时间、切换时间均可自定义；
设备内应力加载，运行机身不易晃动；带移动脚轮，方便设备移位。
四、主要技术参数 项目 SN1901B（三工位） 型号 SN1901B 智能马桶盖机械强度试验机 控制系统 PLC+7 寸彩色触摸屏 驱动方式 气缸 + 伺服电机驱动 可测项目 摇摆试验、静压 / 冲击测试、坐圈开合、慢落寿命、强压试验 力传感器量程 & 精度 0‑2000N，0.5 级 开合角度 ≥70° 可调 慢落时间测量 精度 0.01S，可记录慢落＜3.0S 次数 开合速度 0.5‑1S 打开 / 关闭可预置 停顿时间 0‑99.9S 触摸屏预置 预置试验次数 0‑999999 次 摇摆气缸 2 套 Φ50mm，行程 125mm 摇摆橡胶压板 Φ76mm，邵氏 A70° 静压压块 Φ160mm、Φ300mm 标准压块两套 整机外形尺寸 W2500×D700×H1500mm 整机重量 280kg 工作电源 AC220V±10% 50‑60Hz，2KW
五、试样范围 智能坐便器、智能马桶盖、普通坐便器坐圈及盖板类试样。
六、试验判定项目 结构评价：完成标准规定静压、摇摆、开合慢落循环试验；坐圈、盖板无开裂、破损、变形；铰链、连接件无松动脱落；电气、慢落功能无失效，满足 GB4706.53、IEC60335‑2‑84、JC/T764‑2008，判定试验合格。
七、使用环境条件 环境温度 5‑40℃；环境相对湿度 20‑80% RH；大气压力 80‑106kPa；场地无剧烈振动、强电磁干扰、粉尘及腐蚀性易燃易爆气体；供电 AC220V 可靠接地，场地通风散热良好。
