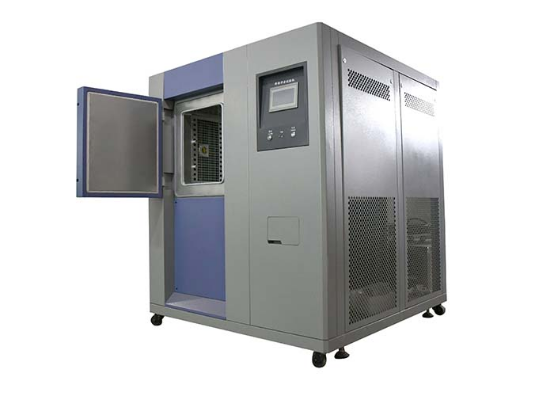

SN887 冷热冲击试验箱
发布时间: 2026-09-29 15:12
SN887 冷热冲击试验箱属于静态样品式温度冲击设备，样品保持静止，通过冷热区快速切换模拟产品经受急剧高低温交变环境，考核金属、塑料橡胶、电工电子产品、汽车零配件、充电桩连接器等材料在快速温度变化条件下的耐冲击可靠性，广泛用于第三方质检实验室、车企、充电桩厂、电子零部件工厂研发与来料可靠性验证。
测试原理：依靠独立加热、复叠式制冷系统控制高温储热区、低温储冷区，快速将冷热气流导入测试腔，实现短时间温度急剧切换，完成温度冲击循环试验。
一、产品概述
SN887 冷热冲击试验箱属于静态样品式温度冲击设备，样品保持静止，通过冷热区快速切换模拟产品经受急剧高低温交变环境，考核金属、塑料橡胶、电工电子产品、汽车零配件、充电桩连接器等材料在快速温度变化条件下的耐冲击可靠性，广泛用于第三方质检实验室、车企、充电桩厂、电子零部件工厂研发与来料可靠性验证。
测试原理：依靠独立加热、复叠式制冷系统控制高温储热区、低温储冷区，快速将冷热气流导入测试腔，实现短时间温度急剧切换，完成温度冲击循环试验。
二、执行标准
| 标准编号 | 标准条款名称 |
|---|
| IEC62196‑1:2025 | 第 34.3 章 |
| GB/T20234.1‑2023 | 电动汽车传导充电用连接装置 第 1 部分：通用要求 7.3.1、7.3.2 |
| GB/T28046.4‑2011 | 道路车辆电气及电子设备的环境条件和试验 第 5.3.2 |
| ISO16750‑4:2006 | 道路车辆电气电子设备环境条件与试验‑气候负载 |
| GB/T2423.1/2/3/4 | 电工电子产品环境试验：低温、高温、恒定湿热、交变湿热 |
| GB/T2423.22‑87 | 电工电子产品温度变化试验 Na |
| GB/T5170.2‑1996 | 温度试验设备检定方法 |
| GJB150.4‑1986、GJB150.5‑1986 | 军工低温、温度冲击试验 |
| IEC60068‑2‑1/2‑2/2‑78/2‑30 | 环境试验 A/B/Cab/Db |
三、主要技术参数
| 项目 | 参数说明 |
|---|
| 型号 | SN887（支持两箱、三箱结构可选） |
| 控制系统 | PLC+7 寸威纶触摸屏，PID 自整定，A 级 PT100 铂金传感器 |
| 可选容积规格 | 70L/80L/500L（两箱）；100L/150L/200L（三箱） |
| 冲击温度范围 | A：‑40～+150℃；B：‑55～+150℃；C：‑65～+150℃ |
| 低温储冷区 | A：‑10~‑50℃；B：‑10~‑65℃；C：‑10~‑75℃ |
| 高温储热区 | +50℃～+180℃ |
| 转换时间 | 两箱≤8s，三箱≤10s |
| 温度恢复时间 | ≤5min |
| 恒温波动 | ±0.5℃；设定解析精度 ±0.1℃；空载温度偏差 ±2℃ |
| 恒温时间 | 高低温冲击恒温≥30min，支持自定义设置 |
| 制冷系统 | 复叠式制冷；泰康 / 比泽尔压缩机；环保冷媒 R404A、R23；水冷壳管式冷凝器 |
| 箱体材质 | 内箱 SUS304 不锈钢，外箱 A3 冷轧钢板喷塑（可选全不锈钢），聚氨酯发泡保温；双层防爆观察窗，标配测试孔 |
| 运行模式 | 先高温→低温、先低温→高温、高低温 + 常温循环模式，支持 100 组程式存储，定值 / 程式双模式 |
| 数据输出 | 温度曲线显示；RS232、U 盘导出试验数据 |
| 安全保护 | 缺相、漏电、加热器超温空焚、风扇过载、压缩机高低压过热保护；声光报警并显示故障代码 |
| 使用电源环境 | AC380V±5%，约 30KW；环境 5‑35℃，湿度≤85% RH，无粉尘腐蚀性气体 |
四、产品核心特点
样品静止式冲击：试样不动，依靠风道切换冷热气流，避免样品机械振动损伤，适合精密电子元器件测试；两箱、三箱多种容积按需选型。
复叠式制冷机组：进口压缩机，环保无氟冷媒，负载自适应调节，低温工况不易结霜，设备运行稳定。
智能触控控制系统：支持编程循环，可编辑多段温度程序，数据曲线记录 U 盘导出，方便报告输出。
多重安全防护体系：加热器、风机、压缩机多维度保护，故障声光报警，保障设备长期连续试验运行。
腔体做工优良：SUS304 不锈钢内胆圆角结构，便于清洁维护，双层防爆钢化观察窗，便于观测样品状态。
五、适用试样
适用于金属件、塑料、橡胶件、PCB 电路板、汽车电子零部件、充电桩连接器、开关插座、电工元器件、军工零部件，用于快速温变可靠性验证。
