风扇叶片探头 SN2210‑44
发布时间: 2026-09-19 16:40

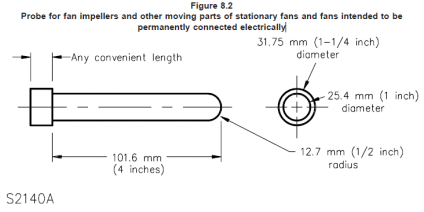

SN2210‑44 风扇叶片探头（S2140A 试验探棒），严格按照 UL507 图 8.2 图纸尺寸加工制造；手柄采用绝缘尼龙材质，探头主体为不锈钢；用于各类风扇进气口防护测试，模拟人手伸入护网缝隙，检验护网结构是否能够阻挡探棒接触高速旋转风扇叶轮以及内部运动部件；广泛用于落地扇、台扇、吊顶扇、排气扇、管道风扇生产企业与第三方 UL 安规检测实验室。
一、产品简介
SN2210‑44 风扇叶片探头（S2140A 试验探棒），严格按照 UL507 图 8.2 图纸尺寸加工制造；手柄采用绝缘尼龙材质，探头主体为不锈钢；用于各类风扇进气口防护测试，模拟人手伸入护网缝隙，检验护网结构是否能够阻挡探棒接触高速旋转风扇叶轮以及内部运动部件；广泛用于落地扇、台扇、吊顶扇、排气扇、管道风扇生产企业与第三方 UL 安规检测实验室。
二、执行测试标准
UL507《Electric Fans》图 8.2（S2140A）兼容参考：UL1278、UL1026 相关测试条款
三、核心结构与功能
结构组成：尼龙绝缘手柄 + 不锈钢探头，严格按照标准图纸公差加工；产品特点：探头刚性强，尺寸完全对标 S2140A 标准，尼龙手柄保障操作人员绝缘安全；试验用途：对风扇进气口护网开孔开展探测试验，检验防护格栅能否阻挡探棒触及风扇叶轮、内部运动部件，评估风扇护网机械防护安全性能。
四、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN2210‑44 风扇叶片探头（S2140A） |
| 执行标准 | UL507 图 8.2（S2140A） |
| 手柄材质 | 尼龙（绝缘） |
| 探头材质 | 不锈钢 |
| 直指直径 | 25.4mm（1inch） |
| 探头有效长度 | 101.6mm（4inch） |
| 头部圆弧半径 | R12.7mm |
| 尾部直径 | 31.75mm |
| 加工依据 | UL507 图 8.2 标准图纸，标准公差生产 |
五、试样范围
落地扇、台扇、吊顶扇、阁楼扇、排气扇、管道风扇各类风扇进气口、风扇叶轮及内部运动部件。
六、试验判定项目
结构防护评价：使用本探棒通过风扇护网开孔进行探测试验，探棒不得接触风扇叶轮及内部运动部件；风扇护网防护结构满足 UL 安全标准，判定试验合格。
七、使用环境条件
环境温度 5‑35℃；环境相对湿度≤85% RH；现场无高浓度粉尘、腐蚀性气体、易燃易爆气氛。
