SN2210‑38 漆包线探针
发布时间: 2026-09-18 16:53

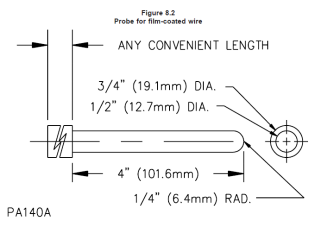

SN2210‑38 漆包线探针（膜衣导线探针）严格按照UL398 图 8.2（PA170B）、UL507（PA170D）、UL749 图 2、UL982 图 58.7、UL1278 图 8.2（PA140A）美标图纸制造。探针主体采用不锈钢精密加工，端头圆弧过渡处理，手柄为高强度绝缘尼龙。专门用于变压器、电感器绕组漆包（搪瓷涂层 / 膜衣）导线的可触及性检验。试验用途：将漆包线探针插入设备外壳开孔缝隙，模拟外物伸入，考核外壳开孔尺寸是否可以触及内部漆包绕组导线；漆包膜衣导线属于有限绝缘，外壳结构要避免外物接触漆包线，降低触电风险；测试可搭配带电指示器做导通判定。
多用于风扇、取暖器、电源变压器等出口北美 UL 认证产品；常与 SN2210‑35 UL 试验指、SN2210‑37 UL 探头整套配套完成外壳防护测试，适用于出口生产企业、第三方安规实验室。
一、产品简介
SN2210‑38 漆包线探针（膜衣导线探针）严格按照UL398 图 8.2（PA170B）、UL507（PA170D）、UL749 图 2、UL982 图 58.7、UL1278 图 8.2（PA140A）美标图纸制造。探针主体采用不锈钢精密加工，端头圆弧过渡处理，手柄为高强度绝缘尼龙。专门用于变压器、电感器绕组漆包（搪瓷涂层 / 膜衣）导线的可触及性检验。试验用途：将漆包线探针插入设备外壳开孔缝隙，模拟外物伸入，考核外壳开孔尺寸是否可以触及内部漆包绕组导线；漆包膜衣导线属于有限绝缘，外壳结构要避免外物接触漆包线，降低触电风险；测试可搭配带电指示器做导通判定。多用于风扇、取暖器、电源变压器等出口北美 UL 认证产品；常与 SN2210‑35 UL 试验指、SN2210‑37 UL 探头整套配套完成外壳防护测试，适用于出口生产企业、第三方安规实验室。
二、执行标准
① UL398 图 8.2（PA170B）② UL507（PA170D）③ UL749 图 2④ UL982 图 58.7⑤ UL1278 图 8.2（PA140A）
三、主要技术参数
| 项目 | 参数 |
|---|
| 型号 | SN2210‑38（漆包线探针 / 膜衣导线探针） |
| 探杆材质 | 不锈钢，端头圆弧 R 处理，对标 PA170B/PA170D/PA140A 图纸尺寸 |
| 手柄材质 | 高强度绝缘尼龙手柄 |
| 结构特点 | 刚性直探棒，严格匹配美标 UL 图纸尺寸，插入式试验，不施加额外外力 |
| 配套提示 | 可搭配防触电探针试验装置（带电指示器）做导通判定；建议和 SN2210‑35、SN2210‑37 整套 UL 探棒配套使用 |
| 试验判定要求 | 探针通过外壳开孔，不允许触及内部漆包（膜衣）绕组导线 |
| 用途 | 变压器、电感器搪瓷涂层（膜衣 / 漆包）导线可触及性 UL 认证安全测试 |
| 适用样品 | 变压器、电感器、风扇、取暖器、面向北美 UL 认证的电气设备 |
四、标准配置清单
① SN2210‑38 漆包线探针本体 1 套② 产品检验证书③ 设备说明书、防护收纳布袋
五、适用行业场景
面向北美出口的变压器、电感器、风扇、取暖器电气设备生产制造企业；第三方安规检测实验室、质检院；用于美标 UL 认证外壳开孔‑漆包绕组导线可触及安全检验，满足 UL 型式试验测试要求。、
六、服务说明
SN2210‑38 漆包线探针厂家供货；可配套全套 UL 系列探棒、带电指示器整套方案；可提供计量校验指导、售后维保，欢迎来电咨询设备报价及技术方案。
