充电接口插拔力测试仪 SN1013C
发布时间: 2026-09-08 15:27
SN1013C 充电接口插拔力测试仪依据 GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.11.8、7.15.1.1、7.17 条款、IEC62196‑1:2022 clause 14.1.5、14.1.6、16.16 标准开发。用于检验电动汽车充电枪与插座之间插入力、拔出力，同时完成充电接口机械负荷试验、锁止装置可靠性试验；设备框架兼容 GB/T20234.1 图 5 及 GB11918.4 图 102，支持垂直、水平测试工位切换；采用吊环夹紧装置，砝码直接配重；是新能源充电设备生产企业、第三方安规认证实验室的专用检测工装设备。
一、产品概述
SN1013C 充电接口插拔力测试仪依据 GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.11.8、7.15.1.1、7.17 条款、IEC62196‑1:2022 clause 14.1.5、14.1.6、16.16 标准开发。用于检验电动汽车充电枪与插座之间插入力、拔出力，同时完成充电接口机械负荷试验、锁止装置可靠性试验；设备框架兼容 GB/T20234.1 图 5 及 GB11918.4 图 102，支持垂直、水平测试工位切换；采用吊环夹紧装置，砝码直接配重；是新能源充电设备生产企业、第三方安规认证实验室的专用检测工装设备。
二、执行标准
GB/T20234.1‑2023《电动汽车传导充电用连接装置 第 1 部分：通用要求》第 7.11.8、7.15.1.1、7.17 条款IEC62196‑1:2022 clause 14.1.5、14.1.6、16.16
三、试样适用范围
适用于电动汽车交流、直流充电接口（充电枪、车辆插座），开展插拔力、机械负荷、锁止装置的机械性能验证试验。
四、测试原理
拔出力试验：将主砝码、附加砝码、挂钩夹紧装置、试验插头组成总试验力施加试验插头，检验插头是否按照标准从插座脱出。插入力试验：充电枪垂直向下放置，加载标准主重物，再用 0.8kg 重物自 5cm 高度自由跌落冲击主重物，核查充电枪是否到位插入插座触头位置。机械负荷与锁止装置试验：液压缸驱动托盘托举砝码施加规定载荷，保持 60s；机械负荷试验绕水平轴线每 90° 完成 1 组，共计 4 次；观察充电接口、锁止机构有无变形、损坏、失效，以此判定接口机械性能是否达标。
五、设备核心特点

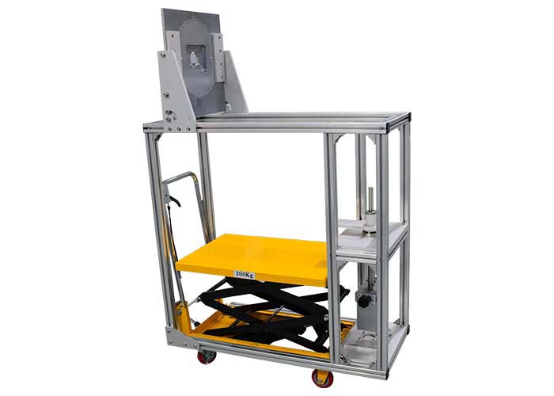

1 整机铝型材框架，兼容 GB/T20234.1 图 5、GB11918.4 图 102 标准安装尺寸，可实现横向水平充电接口机械负荷、锁止装置、插拔力三类试验。2 夹具支持垂直、水平方向灵活切换，吊环式夹紧装置替代传统 D 型夹，装夹操作简便；砝码直接配重，无需额外托架。3 砝码配置齐全，覆盖交流枪、直流枪插拔力，以及 165N‑750N 多档位机械负荷测试，砝码可自由叠加组合。4 液压缸托盘升降托举砝码，手动控制保压时间，机械负荷试验可完成 4 个 90° 方向循环测试，完整复现标准试验流程。5 S136 材质标准量规为选配件，量规公差、光洁度完全匹配标准技术要求，满足型式试验认证需求。6 设备本体无需供电，仅依靠砝码配重开展力学试验，试验室部署简单便捷。
六、主要技术参数
| 项目 | 参数 |
|---|
| 设备型号 | SN1013C 充电接口插拔力测试仪 |
| 测试工位 | 单工位 |
| 可执行试验 | 7.11.8 充电接口机械负荷试验；7.15.1.1 锁止装置试验；7.17 插拔力试验 |
| 工位模式 | 垂直、水平可切换，吊环式夹紧夹具 |
| 机械负荷保压时间 | 60s，液压缸托举砝码，手动控制计时 |
| 机械负荷试验循环 | 4 次，绕水平轴线每 90° 方向一次 |
| 机械负荷砝码组 | 165N(148.5N+16.5N)、300N(270N+30N)、440N(396N+44N)、660N(594N+66N)、750N(675N+75N) |
| 插拔力砝码配置 | 交流枪主重物 9.2kg；直流枪主重物 13.2kg；附加重物 0.8kg交流拔出力 100N；直流拔出力 140N |
| 配套砝码附件 | 1N、2N、4N、5N、20N、25N、35N、50N、100N、140N、250N 带钩砝码各 3 件 |
| 选配配件 | S136 标准量规（插销*小尺寸，公差 + 0.01/0mm，间距 ±0.05mm，光洁度 0.8μm） |
| 设备供电 | 设备本体无需供电 |
七、使用环境
放置试验室平整稳固台面；工作环境温度 5‑35℃，相对湿度 30%‑90% RH；使用场所无剧烈振动、无腐蚀性爆炸性气体，砝码部件注意防锈保存。
