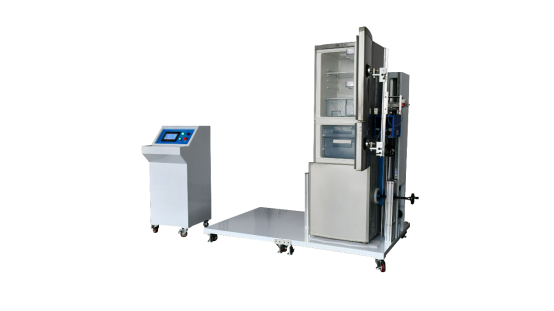

冰箱冷柜开关门寿命试验机 SN1201
发布时间: 2026-08-24 10:14
符合 GB4706.13‑2014《家用和类似用途电器的安全 制冷器具、冰淇淋机和制冰机的特殊要求》第 22.112 条款、IEC60335‑2‑24:2012 clause 22.112。
1.执行标准符合 GB4706.13‑2014《家用和类似用途电器的安全 制冷器具、冰淇淋机和制冰机的特殊要求》第 22.112 条款、IEC60335‑2‑24:2012 clause 22.112。 2.适用试样适用于冰箱、冷柜、冰淇淋机、制冰机；单相≤250V，其他≤480V，直流 DC≤24V 制冷器具。 3.设备用途3.1 完成冰箱、冷柜门 / 盖联锁装置耐久寿命测试、锁门拉力测试，验证联锁装置可靠性；3.2 可辅助化霜试验、冷媒泄漏试验，完成重复开关门动作。 4.测试原理伺服电机驱动机械臂，真空吸盘吸附冰箱门盖做往复开关动作；机械臂集成力传感器，伺服闭环控制，精准采集、控制开门力值。
| 项目 | 参数 |
|---|
| 控制系统 | PLC 智能集成控制，7 寸触摸屏人机界面 |
| 驱动方式 | 伺服电机驱动 |
| 试样夹持方式 | 真空吸盘气动夹持 |
| 开关门速度 | 0‑360°/s（1.5m/s），预置可调 |
| 开关门角度 | 0‑130°，预置可调 |
| 试验次数 | 0‑999999 次，预置 |
| 开关门力值 | 0‑200N，可显示并做结果判定 |
| 负载电压 | 0‑250V 连续可调 |
| 工位配置 | 标配单工位；可定制两工位、带抽屉动作机型；支持气动版本 |
| 可选配件 | 直线按压气缸辅助机构 |
6.设备结构与使用条件整机由电气控制柜、机架、机械臂组成；外形 1500×1300×2200mm，重量 140kg。6.1 供电条件：AC220V±10%，50‑60Hz，功率 6KW6.2 气源条件：0.5‑0.7MPa 压缩空气6.3 使用环境：气压 80‑106kPa，温度 5‑40℃，湿度 20‑80% RH；无振动、无强电磁干扰，无爆炸性腐蚀性气体。 7.安全保护配置7.1 电源回路：漏电、超载、短路保护；7.2 电机回路：超载、短路保护。
